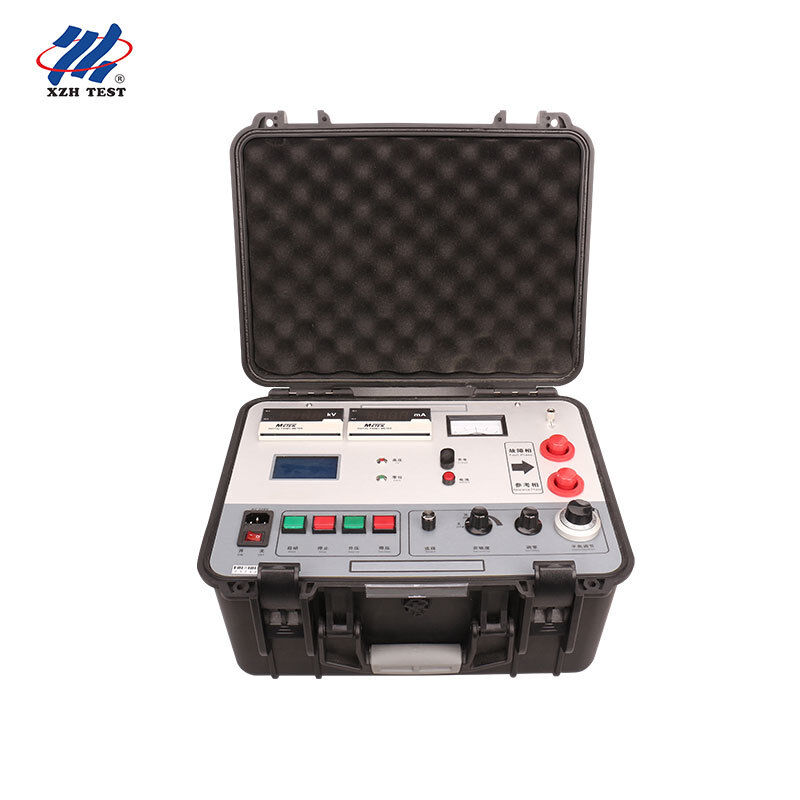

Murray Bridge Cable Sheath Fault Pre-Locator XHHG521A 7500V Hoge precisie Geen blind gebied voor korte kabel testen

TDR-kabelfoutlocators werken door een puls over de kabel te zenden en de tijd te meten die nodig is voor een reflectie om terug te keren van het foutpunt.Deze methode werkt goed voor mid-span fouten, maar heeft een inherente beperkingWanneer de fout zich binnen een paar meter van het eindpunt van de test bevindt, moet de overgedragen puls fysiek naar de fout gaan en terug voordat een meting kan worden verricht.of op een korte kabel van slechts tientallen meters, komt de terugkeerpuls aan voordat de ontvanger van de TDR is hersteld van de initiële transmissie, waardoor een meetdode zone ontstaat die bekend staat als deblinde zone.

De XHHG521A elimineert deze beperking volledig.Gebaseerd op het principe van de Murray-brug een precieze weerstandsbrug die bij hoog potentieel werkt het meet de foutweerstand evenredig aan een bekende referentieEr is geen minimale kabellengte, geen blinde zone en geen dubbelzinnigheid bij de afstotingen van de kabels.

1. Bruginstelling:De XHHG521A vormt een gebalanceerde Wheatstone-brug met twee armen, waarvan de ene de kabel bevat die wordt getest (defectfase plus terugweg) en de andere een nauwkeurig gekalibreerde potentiometer.De brug wordt met een hoog potentieel (tot 7500 V) aangedreven om hoogweerstandsfouten in meetbare geleidingstoestanden te breken
2. Aanpassing van het saldo:De bediener past de uitgangsstroom (aanbevolen 5·40 mA) aan voor een optimale galvanometergevoeligheid en varieert vervolgens de potentiometer totdat de galvanometer nulpunten van de brug in evenwicht zijn.In balans, de weerstandsverhouding aan de potentiometerzijde is gelijk aan de weerstandsverhouding van de gebroken kabel sectie naar de terugkeerpad
3. Automatische berekening:Eenmaal gebalanceerd, zet de microcontroller de potentiometerverhouding om naar een storingsafstand met behulp van de vooraf ingevoerde kabellengte.geen golfvorm interpretatie
4. Waarom 7500V Belangrijk is:Schuurfouten op begraven kabels komen vaak voor als lekpaden met een hoge weerstand van 10 kΩ tot enkele MΩ.De 7500V-spanning bij leegstand is voldoende om deze weerstanden af te breken tot een stabiele geleiding bij de balansstroom van 5­40 mA., waardoor nauwkeurige brug evenwicht zelfs op fouten die open circuit verschijnen aan een laagspannings ohmmeter
5. Meting met vier eindpunten:De XHHG521A maakt gebruik van een Kelvin- (vierdraad) meettopologie via zijn twee-kern hoge-spanningskabel.het elimineren van de loodweerstand die anders systematische fouten in een conventionele twee-draadbrug zou introduceren

• Beheerspaneel met laag potentieel:Alle bedieningselementen, beeldschermen en de potentiometerinterface worden op grondpotentieel gehandhaafd.De hoogspanningsbron en het brugcircuit bevinden zich in een afzonderlijk geïsoleerd compartiment. De bediener raakt nooit een oppervlak aan bij verhoogd potentieel.
• Bescherming bij nulpositie:Hoogspanning kan niet worden aangedreven tenzij de spanningsregelaar op zijn minimum is ingesteld
• Geïntegreerde beschermhoes:De hoogspanningsbron en de brug bevinden zich in een enkele draagbare beschermende behuizing die is ontworpen voor veldtransport.
• Verstelbare uitslag:De spanning wordt gereguleerd door middel van een knopgestuurde elektrische regelaar met een R-type transformator, die vlot en stapsgewijs van nul tot 7500 V kan worden ingesteld.Verlaag de spanning tot nul en sluit veilig af.

1. Isoleer en verifieer:Ontkoppel de kabel van alle apparatuur aan beide uiteinden. Controleer de gebrekkige fase met behulp van een isolatieweerstandstester ️ bevestig de weerstandswaarde om de juiste brugstroom in te stellen
2. Verbind de brug.Sluit de twee-kern HV-kabel van de XHHG521A aan: een kern aan de defecte geleider, de andere aan het terugkeerpad (gezonde fase of kabelverzorging).
3. Voer kabellengte in:Invoer van de totale kabellengte in meter met behulp van de bedieningselementen van het frontpaneel.
4. Energie en evenwicht:Verhoog de spanning totdat de storing geleid wordt met een stabiele stroom (aanbevolen 5·40 mA).Stel de potentiometer aan tot de galvanometer nulloopt. Het instrument berekent automatisch en toont de foutafstand.
5. De-energie en verifieer:Verlaag de spanning tot nul, ontkoppel en registreer het resultaat.
