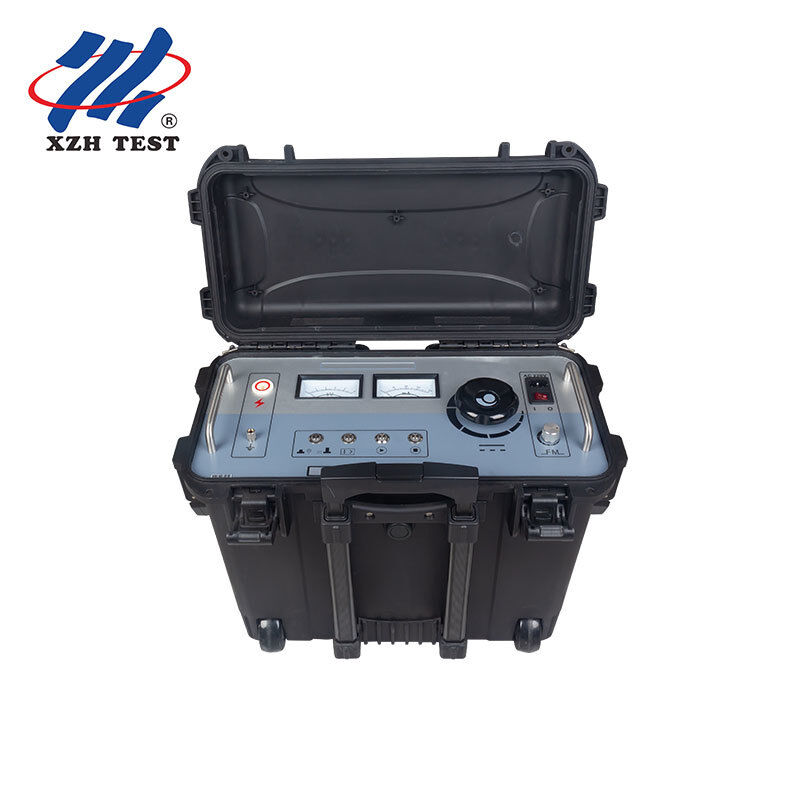

500kV Kabelmantel Fehlerortungsgerät XHHD523L für 10kV-500kV Hochspannungskabel Außenmantelprüfung und Erdfehlersuche

Bij hoogspannings XLPE-stroomkabels van 110 kV en hoger is de buitenmantel de eerste verdedigingslinie.Gemaakt van HDPE-materiaal en in de fabriek getest bij gelijkstroom 25kV/5min met lekstromen van slechts tientallen microampereMaar als de kabel eenmaal in de grond is gelegd, komt de realiteit voor dat er tijdens de installatie schade aan de achterkant ontstaat, termieten binnendringen na jarenlange werking,de waterinvoer bij de aardingsdozen, en mechanische spanningen bij triforcatieverbindingen verminderen geleidelijk de integriteit van de omhulsel.

Wanneer de omhulsel faalt, wordt het metalen scherm blootgesteld aan grondvocht, waardoor corrosie ontstaat en uiteindelijk het scherm kapot gaat.Traditionele methoden voor het opsporen van storingen “ontworpen voor storingen van geleider op geleider of geleider op grond ” kunnen deze defecten van schede op grond niet betrouwbaar detecteren.De XHHD523L is speciaal gebouwd om deze kloof te vullen, door gecontroleerde hoogspanningspulsen naar de schede te leveren en het lekpunt nauwkeurig te lokaliseren met behulp van de stapspanningsmethode.

De XHHD523L bevat een speciale ontvanger die is ontworpen voor twee detectiemethoden:

De A-frame-subrack wordt regelmatig langs de kabelbaan geplaatst.De ontvanger meet de spanningsgradiënt tussen de twee grondsondes de signaalamplitude en polariteit veranderen als de operator over het foutpunt gaat, waarbij het schermdefect met een submeterstraal op het oppervlak wordt vastgesteld.

Voor het traceren van de kabelroute en het vooraf lokaliseren van de scheur van de schede in gebieden waar het inbrengen van een grondsonde onpraktisch is (verharde oppervlakken, rotsachtig terrein), wordt de ontvangstklem inductief aan de kabel gekoppeld,detecteren van variaties in signaalsterkte die de foutzone aangeven.

1. Zero-start-interlock:Hoogspanning kan niet worden aangedreven, tenzij de spanningsinstelknop volledig tegen de klok in staat is.De startknop gaat alleen aan wanneer de nulpositie is bevestigd
2. Automatische zelfontlading:Wanneer de hoogspanningsuitgang wordt beëindigd door een stopknop of een stroomonderbreking, wordt de restlading automatisch teruggebracht tot nul.
3. Bescherming tegen overstroming:Speciale overstromingsbeschermingsschakelaar met blauwe LED-indicator.
4. Bescherming tegen overspanning:Interne spanningsclamping verhindert dat de uitgang de maximale nominale 10 kV onder alle bedrijfsomstandigheden overschrijdt
5. Bescherming tegen overtemperatuur:De thermische sensor bewaakt de interne temperatuur en schakelt de HV-uitgang uit als de veiligheidsgrens wordt overschreden.
6. Geaarde behuizing:De grondkolom van het apparaat moet vóór de bediening aan de stationsaarde zijn aangesloten. Het geeft een geverifieerde veiligheidsreferentie voor alle interne beschermingscircuits.
7. Dual-analoog monitoren:Onafhankelijke kV- en mA-meters leveren realtime, ondubbelzinnige metingen zonder digitale weergavevertraging of dubbelzinnigheid bij fel zonlicht
8. 8A Systemfuse:Toegankelijke veiligheidsbeschermer voor het achterpaneel biedt uiteindelijke overstromingsbescherming voor de AC-invoercircuit

1. Beoordeling van de isolatie van de omhulsel:Sluit de hoofdunit aan op de kabel omhulsel. Selecteer de DC-standhoudingsmodus (rode indicator).
2. Foutbevestiging:Als de lekstroom verhoogd is, heeft de omhulsel een grondfout.
3. Modusschakelaar:Druk op de modus schakelen knop groene indicator bevestigt locatie modus.
4. Stepspanning:De micro-ampere meter van de ontvanger toont toenemende signaalsterkte naar de breuk.en nul op de exacte foutlocatie
5. Markering en reparatie:Merk de aangegeven locatie op het oppervlak. Het defect is meestal toegankelijk binnen een doelgerichte 1 meter graafwerk in vergelijking met tientallen meters graven zonder voorafgaande locatie
6. Verificatie na de reparatie:Na het repareren van de schede, herhalen de DC weerstaan test om het herstel van de integriteit van de schede te bevestigen voordat het opnieuw activeren van de kabel
