XHSB505B Kabelidentificatie

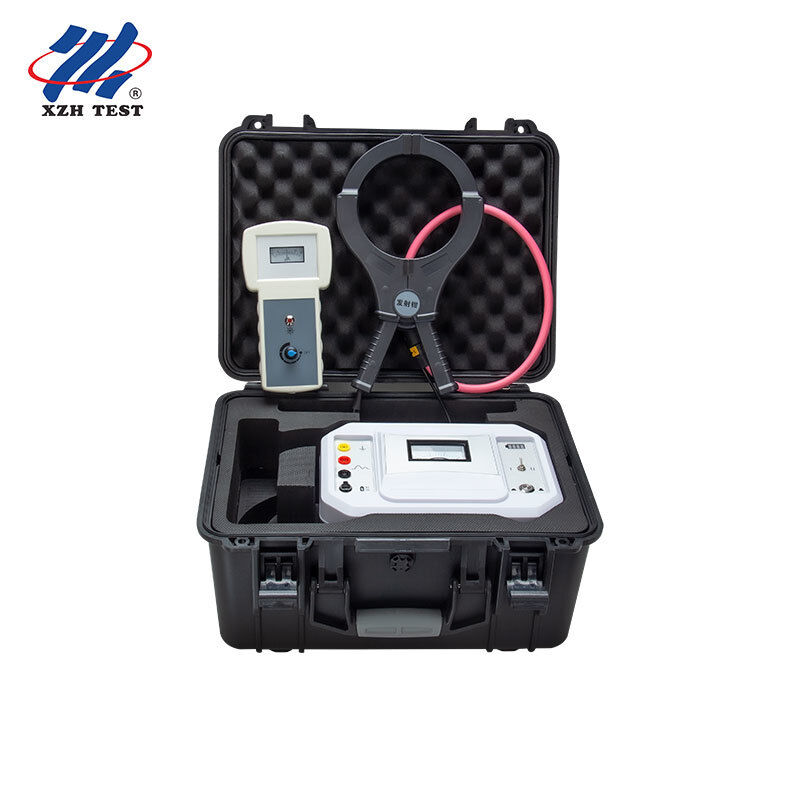

De kabelidentificatie is speciaal ontworpen voor stroomkabelingenieurs en werknemers in de elektriciteitsindustrie om kabelidentificatieproblemen op te lossen. Het werkingsprincipe is dat de zender regelmatige pulssignalen afgeeft die worden toegepast op de te identificeren kabel, waardoor geïnduceerde signalen worden gegenereerd die consistent zijn met het verzonden signaal langs de kabel. De ontvangende klem en ontvanger converteren, detecteren en identificeren het signaal, en door de amplitude, het pulsnummer en de polariteit te observeren die op de ontvanger worden weergegeven, kan de doelkabel worden geïdentificeerd tussen meerdere kabels in de sleuf. Dit product beschikt over zowel live kabelidentificatie als spanningsloze kabelidentificatiefuncties en voldoet daarmee aan de vele behoeften van kabelidentificatie op energiebouwlocaties. Het bestaat uit een zender, zendklem, ontvanger en flexibele ontvangstklem.
Toepassingen en doelgroep:Ontworpen voor stroomkabelingenieurs en werknemers in de elektriciteitssector die doelkabels moeten identificeren in sleuven, kabelgoten en kabelgoten met meerdere kabels tijdens energieconstructie-, onderhouds- en reparatiewerkzaamheden, ter ondersteuning van identificatie onder spanning en spanningsloos.
Belangrijkste kenmerken
Live kabelidentificatie en spanningsloze kabelidentificatie in één instrument, dat voldoet aan de vereisten voor meerdere locaties.
Zender voert 800 Hz pulssignalen uit met selecteerbaar niveau I (145 V) en niveau II (240 V), en een uitgangsstroom van 0 ~ 10 A.
Ingebouwde oplaadbare lithiumbatterij met grote capaciteit (12,6 V 5200 mAh) met meer dan 4 uur ononderbroken werk, bescherming tegen kortsluiting, bescherming tegen oververhitting en indicatie van het batterijniveau.
Draagbaar ABS-behuizingsontwerp; de wijzer van de ampèremeter zwaait regelmatig en het aan/uit-lampje knippert dynamisch tijdens het verzenden van signalen.
Een zendklem met een bekopening van φ105 mm koppelt signalen aan de doelkabel met richtingsaanduiding; flexibele ontvangstklem (Rogowski-spoel) met een binnendiameter van ongeveer 200 mm, geschikt voor dikke kabels of onregelmatige geleiders.
Ontvanger met 3,2-inch kleuren-LCD-scherm, snelle microprocessor en nauwkeurig algoritme, weergave van signaalamplitude, pulsnummer, polariteit en detectieresultaat in realtime.
Signaalkalibratiefunctie: wanneer amplitude, pulsnummer en polariteit allemaal overeenkomen, geeft de statusbalk "Target Cable" weer; anders "niet-doelkabel".
1 ~ 8 niveauversterkingsaanpassing, contactloze meting, veilig en snel.
Technische specificaties
Zender
| Parameter |
Specificatie |
| Functie |
Zendt een speciaal pulssignaal uit, indicatie van de uitgangsstatus, batterij-indicatie, bescherming tegen oververhitting, bescherming tegen kortsluiting |
| Voeding |
12,6 V 5200 mAh oplaadbare lithiumbatterij met grote capaciteit, meer dan 4 uur continu werken |
| Uitvoermodus |
Directe verbinding voor spanningsloze identificatie; zendklemkoppeling voor live-identificatie |
| Emissiefrequentie |
800 Hz pulssignaal |
| Pulsperiode |
2,75s per groep |
| Uitgangsspanning |
Niveau I: 145V; Niveau II: 240V (±10%) |
| Uitgangsstroom |
0 ~ 10A (momenteel gemiddelde, ±10%) |
| Testsnoeren |
Rode en zwarte krokodillenklemkabels, elk 1,5 m |
| Klemgrootte verzenden |
320 × 180 × 35 mm, bek φ105 mm, kabel 3 m |
| Zendergrootte |
268 × 193 × 100 mm |
| Werktemperatuur |
-20 °C ~ 55 °C |
| Opslagconditie |
-20 °C ~ 40 °C, ≤95% RH, geen condensatie |
| Oplader |
12,6V 1A DC-oplader |
Ontvanger
| Parameter |
Specificatie |
| Functie |
Live kabelidentificatie, spanningsloze kabelidentificatie |
| Voeding |
7,4 V 2200 mAh oplaadbare lithiumbatterij, 5 uur continu werken |
| Weergave |
3,2-inch LCD-kleurenscherm |
| Signaalkalibratie |
Kalibreert verzonden signaal; versterking vergrendeld na kalibratie, opnieuw kalibreren voor verschillende kabels |
| Richtingherkenning |
Zendende klem, ontvangende klem en geladen signaal moeten in dezelfde richting staan |
| Identificatieresultaat |
Amplitude, pulsnummer en polariteit tonen allemaal "√" en de statusbalk geeft "Target Cable" weer |
| Detectiebereik |
Niet-bekrachtigd: 0 Ω ~ 2,5 kΩ; Live: 0 Ω ~ 20 Ω |
| Aanpassing van de versterking |
1 ~ 8 niveaus instelbaar |
| Flexibele ontvangstklem |
Rogowski-spoel, kabel ongeveer 2 meter, binnendiameter ongeveer 200 mm |
| Ontvangergrootte |
240 × 100 × 36 mm |
| Werktemperatuur |
-20 °C ~ 55 °C, minder dan 80% RH |
| Oplader |
8,4V 1A-oplader |
Veelgestelde vragen
Vraag 1: Voor wie is deze kabelidentificatie ontworpen?
Het is ontworpen voor stroomkabelingenieurs en werknemers in de elektriciteitssector die doelkabels moeten identificeren in gleuven, kabelgoten en kabelgoten met meerdere kabels tijdens aanleg-, onderhouds- en reparatiewerkzaamheden aan de elektriciteitsvoorziening.
Vraag 2: Kan het kabels identificeren onder zowel spannings- als spanningsloze omstandigheden?
Ja. Het ondersteunt zowel live kabelidentificatie (drie-aderige gepantserde kabels via zendklemkoppeling) als spanningsloze kabelidentificatie (directe verbinding), waarmee de vereisten voor meerdere locaties worden gedekt.
Vraag 3: Wat zijn de belangrijkste uitgangsspecificaties van de zender?
De zender voert 800 Hz pulssignalen uit met selecteerbaar niveau I (145 V) en niveau II (240 V), 0 tot 10 A uitgangsstroom, aangedreven door een 12,6 V 5200 mAh oplaadbare batterij voor meer dan 4 uur ononderbroken werk.
Vraag 4: Hoe wordt de doelkabel bevestigd?
Wanneer amplitude, pulsnummer en polariteit allemaal overeenkomen met het gekalibreerde signaal, toont de ontvanger "√" voor alle drie en geeft "Target Cable" weer op de statusbalk; niet-doelkabels tonen "×" en "Niet-doelkabel".
Vraag 5: Wat maakt deze kabelidentificatie anders dan een conventionele kabeltester?
Het combineert een flexibele ontvangstklem (Rogowski-spoel, ongeveer 200 mm binnendiameter) voor dikke of onregelmatige kabels, een 800 Hz pulsrichtingdetectiemethode, 1 tot 8 niveau-aanpassing van de versterking, en een draagbaar ABS-behuizingsontwerp met bescherming tegen kortsluiting en oververhitting.
