Begraven kabelfoutlocator-XHHD530M
De XHHD530M is een professioneel ingebouwde kabelfout detectie instrument ontworpen voor elektriciteitsbedrijven, omroep en telecommunicatie afdelingen, industriële faciliteiten,en onderhoudsteams voor plattelandse elektrificatieHet is speciaal gebouwd om ondergrondse kabels te lokaliseren, met inbegrip van rechtstreeks begraven pantserkabels, en om hun fouten met minimale opgraving nauwkeurig te identificeren.
¢Productenoverzicht
Het apparaat detecteert de richting van de kabel, de precieze ondergrondse positie, de geschatte diepte van de begraving en verschillende soorten fouten, waaronder grondlekkagefouten en gebroken kernfouten.Het presteert betrouwbaar onder verschillende terreinomstandigheden, cementwegen, bakstenen en stenen oppervlakken, asfaltwegen en zelfs kabels die in de muren van gebouwen zijn ingebed.Waterdichte draden en kabels boven de grond kunnen ook worden getest met behulp van passende detectiemethoden.

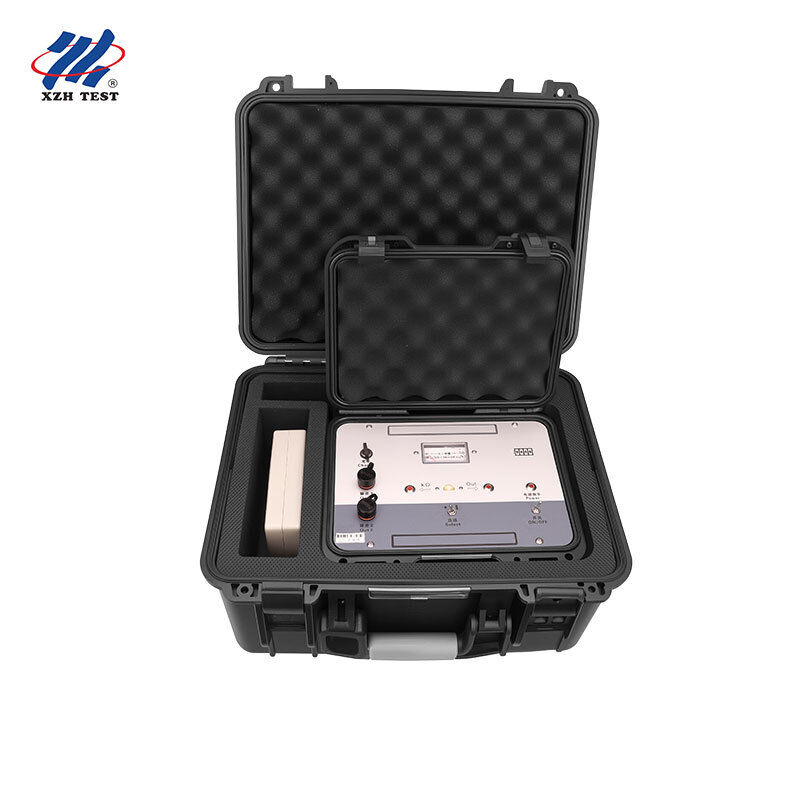

Het systeem bestaat uit een signaalzender, een signaalontvanger, een sonde, invoegstaven en aansluitingsaccessoires.en esthetisch verfijndHet instrument is uitstekend met hoge gevoeligheid, superieure anti-interferentie mogelijkheden via gesynchroniseerde akoestische meter indicatie, handige single-operator werking en snelle,nauwkeurige lokalisatie van het foutpunt.
¢ Belangrijkste kenmerken
Dual-mode detectie
Combineert inductiemethode (ruimtelijke opvang van magnetisch veld) en invoegmethode (grondpotentiaalverschilmeting) in één enkel instrument,het volledige spectrum van scenario's voor begraven kabelfouten. |
Ingebouwde KΩ-meting
De geïntegreerde isolatieweerstandsmetingsfunctie vervangt de noodzaak van een aparte multimeter of megohmmeter om de foutsoort (lekken, gebroken kern,kortcircuit) voordat de detectie wordt ingezet. |
Receptor met dubbele gevoeligheid
Een hoge/lage gevoeligheidsschakeling met gesynchroniseerde visuele indicatie van de akoestische meter zorgt voor een duidelijke signaalinterpretatie in zowel sterke als zwakke signaalomgevingen. |
Uitgang 2 Hoogstroomterminal
Een speciale 1-5A piekpulsopbrengst voor het detecteren van metaalfouten bij kortsluiting verhoogt de effectiviteit en minimaliseert het stroomverbruik. |
Hoge anti-interferentie
Het ontvangen signaal blijft helder en stabiel, zelfs wanneer het rechtstreeks onder 220 kV hoogspanningsleidingen werkt, waardoor een betrouwbare detectie in energiecorridoromgevingen wordt gewaarborgd. |
Meerdere verificatiemethoden
Ondersteunt meer dan 17 veldgetoonde detectie- en verificatietechnieken, waaronder laterale symmetrie, dwarsdoorsnede, equipotentiële cirkel en X-type verificatie om valse punten te elimineren. |
Uitgebreid detectiereik
Het detecteert effectief fouten tot 3 km kabellengte met praktische veldervaring van meer dan 1-5 km op diepten van 2-3 meter. |
Draagbaar veldklaar ontwerp
De complete set weegt ongeveer 5 kg in een robuuste transportkoffer, die door één gebruiker met minimale installatietijd kan worden ingezet. |
Technische specificaties
Transmitter
| Parameter |
Specificatie |
| Uitgangssignaalvorm |
Impulsperiode 1,34 ± 0,15 ms, breedte 0,2 ± 0,1 ms, intermitterende periode 1,8 ± 1 s |
| Uitgangsspanning (hoog bereik) |
> 1000Vp-p |
| Uitgangsspanning (Medium Range) |
> 60 Vp-p |
| Uitgangsspanning (laag bereik) |
> 30Vp-p |
| Uitgang 2 Terminal |
Piekimpulskortsluitingstroom 1-5A |
| Pulsvermogen |
> 2,5 W (bij hoge belasting 80kΩ) |
| KΩ Meting |
0-∞-bereik controle van continuïteit, ontkoppeling, menging en grondlekkageweerstand |
| Stroomvoorziening |
8.4V oplaadbare batterij |
Ontvanger
| Parameter |
Specificatie |
| Ontvangen signaalformulier |
Impulsperiode 1,36 ± 0,15 ms, breedte 0,2 ± 0,1 ms, intermitterende periode 1,8 ± 1 s |
| Gevoeligheidsinstellingen |
Hoog / laag selecteerbaar |
| Vermelding |
Analoogmeter (± richting) met gesynchroniseerde akoestische uitgang |
| Stroomvoorziening |
6V (4 x AA-batterij) |
Detectieprestaties
| Parameter |
Specificatie |
| Leakagefoutnauwkeurigheid (≤ 500kΩ) |
< 0,2 m (inzetmethode, lengte ≤3 km, diepte ≤2 m) |
| Precisie van gebroken kernfout |
< 0,4 m (lengte ≤ 1 km, diepte ≤ 2 m, goede isolatie) |
| Praktisch detectiebereik |
Kan 1-5 km overschrijden op diepten van 2-3 m in veldomstandigheden |
| Anti-interferentie |
Betrouwbare werking onder 220 kV-transmissielijnen |
| Werkomstandigheden |
Omgevingstemperatuur -15°C tot +55°C; luchtdruk 86-108 kPa |
Methoden voor opsporing
Inductiemethode¢ Gebaseerd op de beginselen van het elektromagnetisch veld, creëert een in de kabel verzonden pulssignaal een magnetisch veld in de omringende ruimte.die door de ontvanger wordt versterkt tot zowel hoorbaar geluid als visuele meterafwijkingDoor de geluidsintensiviteit en de schommelingsamplitude van de naald te controleren, bepaalt de bediener de kabeldirectie, de geschatte breukzone, de precieze ondergrondse positie en de basistiepte.
InvoegingsmethodeWanneer een pulssignaal in een begraven lijn wordt verzonden, vormt zich op het grondoppervlak boven de kabelroute en het foutpunt een regelmatig elektrisch veld.Twee invoegstaven meten het potentiële verschil tussen twee punten in dit verdeelde veldDe ontvanger versterkt het signaal in visuele meterafwijking (positieve/negatieve richting) en geluidsopname.de precieze ondergrondse positie en het exacte foutpunt zijn nauwkeurig bepaald.
Het instrument ondersteunt meer dan 17 beproefde verificatietechnieken om vals positieve resultaten te elimineren, waaronder: laterale symmetrie methode, kruispuntmethode, gelijkpotentiële cirkelverificatie,X-typeverificatieVoor harde oppervlakken: voorwaarts symmetrie methode, tweevoudige positioneringsmethode, korte afstandsmethode en bevochtigingsmethode.
¢ Verpakkingslijst
| - Nee, dat is niet waar. |
Artikel 1 |
Qty. |
Opmerkingen |
| 1 |
Transmitter |
1 |
Signalbron met KΩ-meetfunctie |
| 2 |
Ontvanger |
1 |
Dubbele gevoeligheid met geluidsmeterindicatie |
| 3 |
Probe |
1 |
Voor inductiemethode voor ruimtelijke magnetische veldopname |
| 4 |
Proefkop |
1 |
Vervangende punt van de sonde |
| 5 |
Invoegstaven (rood en zwart) |
2 |
Voor de invoegingsmethode meting van potentiële verschillen |
| 6 |
Verbindingslijnen |
2 |
Signal- en aardingskabels |
| 7 |
Charger |
1 |
voor batterijen van zenders |
Vaak gestelde vragen
V: Wat is het verschil tussen de inductiemethode en de invoegemethode?
De inductiemethode maakt gebruik van een sonde om het ruimtelijke magnetisch veld te vangen dat wordt gegenereerd rond de aangedreven kabel.en het lokaliseren van de geschatte breukzoneDe inzetmethode meet door middel van twee inzetstaven de potentiële verschillen op het grondoppervlak, waardoor een nauwkeurige locatie van het foutpunt met een nauwkeurigheid van < 0,2 m mogelijk is.Ze bieden een complete workflow.: inductie voor ruwe scanning, invoeging voor nauwkeurige verificatie.
V: Hoe helpt de ingebouwde KΩ-metingsfunctie in het veld?
Voordat de detectie wordt ingezet, kan de KΩ-metingsfunctie de gebruiker de isolatieweerstand tussen elke geleider en de grond meten,rechtstreeks bepalen van het type storing of het gaat om een grondstoring met lage weerstand (≤20kΩ), grondfout met hoge weerstand (20-500kΩ) of een geïsoleerde gebroken kernfout (> MΩ).Dit elimineert de noodzaak van een aparte multimeter of megohmmeter en zorgt voor de juiste detectie methode en zender output instelling vanaf het begin.
V: Kan de XHHD530M fouten onder betonnen of asfaltoppervlakken detecteren?
Ja, voor harde oppervlakken zoals cementwegen, asfalt, baksteen en steen gebruikt het apparaat de bevochtigingsmethode om de insetstaafpunten te wikkelen met onder water gedrenkt materiaal (handdoeken,stof) om het contact met de grond te vergrotenDe inductiemethode werkt zonder contact met de grond, waardoor een eerste scanning boven elk oppervlaktype mogelijk is.
V: Hoe verwerkt het instrument valse signalen en fantomfouten?
De XHHD530M ondersteunt meer dan 17 verificatiemethoden ontwikkeld uit decennia veldervaring om vals positieve resultaten te elimineren veroorzaakt door T-koppelingen, hoeken, kruisingen ondergrondse lijnen, metalen leidingen,en ongelijke diepten.De multi-methode kruisverificatie zorgt ervoor dat het geïdentificeerde foutpunt echt is voordat de opgraving begint.
V: Wat is het maximale detectiebereik en -diepte?
Het apparaat is geschikt voor het detecteren van fouten tot 3 km kabellengte met een diepgang van 2 m bij een positioneringsnauwkeurigheid van < 0,2 m.Veel gebruikers melden effectieve detectie van meer dan 5 km op een diepte van 2-3 meter., afhankelijk van de samenstelling van de bodem en de eigenschappen van de foutbestandheid.
V: Kan de XHHD530M werken in de buurt van hoogspanningslijnen?
Ja, het instrument heeft een hoge anti-interferentie capaciteit en is bewezen dat het een duidelijke, stabiele signaalontvangst levert, zelfs wanneer het rechtstreeks onder 220 kV-transmissielijnen werkt.Het synchroniseerde geluidsmeter geeft een dubbele bevestiging zonder elektromagnetisch lawaai.
V: Welke garantie en ondersteuning is inbegrepen?
12 maanden standaardgarantie tegen fabricagefouten met levenslange technische ondersteuning. CE en ISO gecertificeerd. Elke kit bevat de zender, ontvanger, sonde, invoegstaven, aansluitkabels,opladerOp aanvraag zijn opleidingen ter plaatse en uitgebreide garantieopties beschikbaar.
Achterverkoopservice
12 maanden gratis garantie voor kwaliteitsproblemen, levenslang onderhoud en technische ondersteuning. CE en ISO gecertificeerd. Technische vragen worden meestal binnen 24 uur beantwoord.Op aanvraag beschikbaar voor inbedrijfstelling ter plaatse en opleiding van operators.
