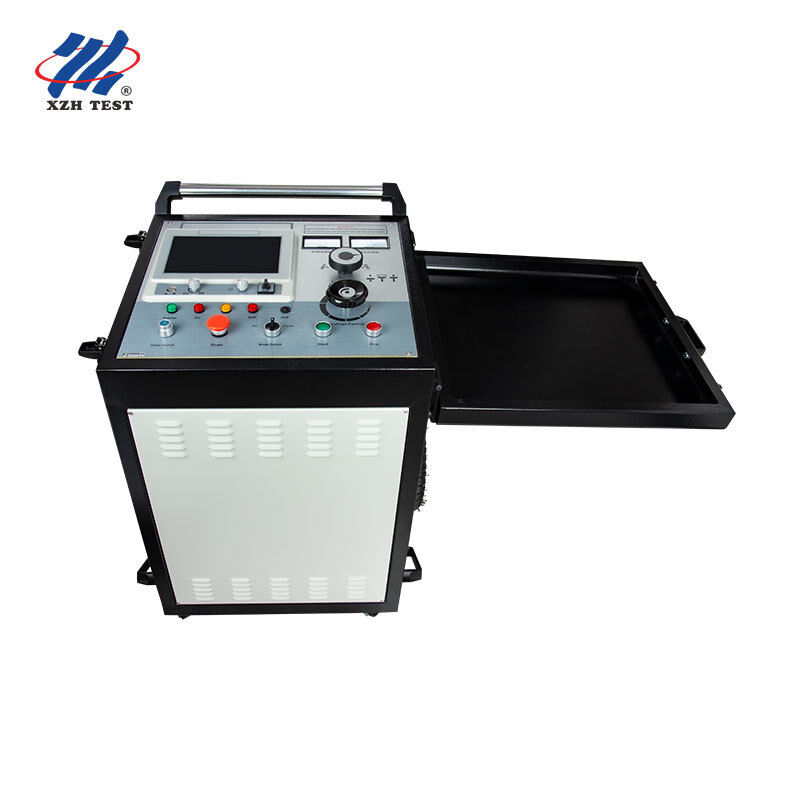

Geïntegreerd kabelfoutlocatiesysteem 32kV 2048J Multi-Pulse Trolley TDR-tester voor 35kV kabeldetectie voor XHHV535-4TSB

Stedelijke distributienetwerken

Volledige workflow voor storingslocatie voor ondergrondse kabels van 35kV en lager: storingsdiagnose via ingebouwde megohmmeter → voorlocatie met meerpuls TDR → nauwkeurige pinpointing met akoestisch-magnetische synchronisatie. Alles vanuit één trolley­systeem.

Industriële fabrieken & onderstations

DC-weerstands­spanningstesten van transformatoren, schakelapparatuur en kabels tijdens inbedrijfstelling, plus snelle storings­respons wanneer productiekritische feeders uitvallen. Het trolley­ontwerp maakt snelle verplaatsing tussen schakelruimtes mogelijk.

Spoorweg- & metrosystemen

Storingslocatie op signaal- en tractievoedings­kabels langs spoorcorridors. Het op een trolley gemonteerde systeem navigeert op perrons en servicetunnels, terwijl de op batterijen werkende TDR-tester werkt waar geen AC-netstroom beschikbaar is.

Externe testdienstverleners

All-in-one systeem dekt 90% van de buitendienst­oproepen. Laagspanningspuls voor snelle controles, 8-voudige meerpuls voor complexe storingen met hoge weerstand, en uitgebreide opslag van golfvormen voor klant­rapportage.

V: Wat onderscheidt de XHHV535-4TSB van een standalone HV-surge­gere­ne­ra­tor?

De 4TSB is een compleet systeem voor kabelstoring­locatie dat een 10,1-inch touchscreen TDR-tester met meerpuls­technologie en een 32kV/2048J HV-pulsgere­ne­ra­tor combineert op één trolley. In tegenstelling tot standalone gere­ne­ra­tors, behandelt het de volledige workflow — van storingsdiagnose (ingebouwde megohmmeter) via voorlocatie (TDR) tot nauwkeurige pinpointing — zonder dat er aparte instrumenten of externe koppelaars nodig zijn.

V: Wanneer moet ik de meerpuls­methode gebruiken in plaats van standaard hoogspannings­doorslag?

De 8-voudige meerpuls­methode wordt aanbevolen voor storingen met hoge weerstand en doorslag waarbij traditionele HV-doorslag complexe cosinus­oscillatie­golfvormen produceert die moeilijk te interpreteren zijn. Meerpuls verlengt de boogduur op het storingspunt en legt 8 golfvorm­sets tegelijkertijd vast, wat een scherpe kortsluiting­achtige echo oplevert voor ondubbelzinnige afstands­meting.

V: Kan de TDR-tester onafhankelijk van de HV-gere­ne­ra­tor werken?

Ja. De TDR-kabelstoringtester heeft een ingebouwde 10,4Ah lithiumbatterij die 5+ uur standalone werking biedt. Hij kan onafhankelijk worden gebruikt voor laagspanningspuls­testen, kabel­lengte­meting, kalibratie van golfsnelheid en isolatieweerstands­meting (megohmmeter­functie) zonder dat de HV-gere­ne­ra­tor is ingeschakeld.

V: Hoe kies ik het juiste spannings-/condensator­niveau voor mijn kabel?

Selecteer op basis van de nominale spanning van de kabel en het storings­type: 8kV/64μF voor laagspannings­kabels en storingen met lage weerstand die hoge stroom vereisen; 16kV/16μF voor middenspannings­kabels en algemene lek­storingen; 32kV/4μF voor 35kV kabels en doorslag­storingen met hoge weerstand die maximale doorslagspanning vereisen. De drie-traps schakeling gebeurt via een enkele draaiknop vóór het inschakelen.

V: Wat is de garantie en de after-sales ondersteuning?

Standaardgarantie is 12 maanden na levering en dekt fabricagefouten, met levenslange technische ondersteuning en onderhoudsdiensten. Uitgebreide garantie­plannen zijn beschikbaar. Wij bieden externe diagnostiek, levering van reserveonderdelen en optionele inbedrijfstelling ter plaatse en training van operators. De meeste vragen worden binnen 24 uur beantwoord.

V: Kan ik testgolfvormen exporteren voor klant­rapporten?

Ja. De TDR-tester slaat golfvormen op met Chinese karakters aan boord. Via USB-verbinding en de meegeleverde pc-software kunt u golfvorm­bestanden exporteren, gedetailleerde analyses uitvoeren, rapporten genereren en golfvorm­afbeeldingen afdrukken. Dit is met name waardevol voor testdienstverleners die resultaten moeten documenteren voor hun klanten.
