Digitale Akoestisch-Magnetische Kabelstoring Pinpointer|XHDD503C+
Productoverzicht
De XHDD503C+ is een precisie kabelstoring pinpointer die gebruik maakt van akoestisch-magnetische synchronisatietechnologie voor nauwkeurige storingslocatie binnen het vooraf gelokaliseerde ruwe meetbereik. Het instrument vangt de akoestische en magnetische tijdsverschillen op die worden gegenereerd door impactontlading op de storingslocatie, en analyseert deze door trillingsopname en elektromagnetische inductieprincipes te combineren om een exacte nauwkeurigheid te leveren. Uitgerust met een 1,5-inch high-brightness touchscreen LCD (480x850 resolutie, 350 nits), zorgt de XHDD503C+ voor een duidelijke zichtbaarheid, zelfs onder direct zonlicht tijdens buitenwerkzaamheden.
Geschikt voor laagohmige, kortsluiting-, onderbrekings-, gebroken-circuit-, hoogohmige lek- en doorslagstoringen in stroomkabels, coaxkabels en laagspanningskabels van verschillende spanningsniveaus, doorsneden en diëlektrische media. Voldoet aan de DL/T 849.2-2019 en GB/T 18268.1 normen.
Belangrijkste Kenmerken
- Akoestisch-magnetische synchrone positionering met automatische tijdsverschilberekening
- 1,5-inch touchscreen high-brightness LCD (480x850, 350 nits) — zonlicht leesbaar
- Automatische en handmatige gain/trigger-aanpassing voor zowel akoestische als magnetische kanalen
- Vier selecteerbare filtermodi: Full Pass, Band Pass, Low Pass en High Pass
- BNR achtergrondruisonderdrukking en mute ruisonderdrukking voor uitdagende veldomgevingen
- Vijfde-orde superpositiefiltering voor verbeterde signaalhelderheid
- Indicatie van padafwijking met prompt voor naderende storingspunt
- Zeer gevoelige, ruisbestendige, volledig digitale vaste-punt probe
- Meerlaagse fysieke isolatiesignaalsensoren met IP65 waterdichte classificatie
- Ingebouwde lithiumbatterij met hoge capaciteit en meer dan 8 uur stand-by en snellader
- Compact en lichtgewicht ontwerp — hoofdeenheid 0,82 kg, probe 2,2 kg
Technische Specificaties
| Positioneringsmethode |
Akoestisch-Magnetische Synchronisatie |
| Detectie Nauwkeurigheid |
Positionering: ≤ 0,1 m; Pad: ≤ 0,5 m |
| Detectiebereik |
0,00 - 99,99 ms |
| Filtermodi |
Full Pass (100Hz-1600Hz), Band Pass (200Hz-600Hz), Low Pass (100Hz-300Hz), High Pass (160Hz-1600Hz) |
| Filtermethode |
Vijfde-Orde Superpositiefilter |
| Kanaal Gain |
8 Niveaus (Geluid & Magnetisch); Trigger Drempel 0-99 Niveaus |
| Geluidsuitvoer |
16 Niveaus Gain (0-112 dB), 350Ω Impedantie |
| Display |
1,5-inch Touchscreen LCD, 480x850, 350 nits |
| Waterdichte Classificatie |
IP65 (Meerlaagse Fysieke Isolatie Sensoren) |
| Voeding |
3,7V 3200mAh 18650 Batterij x4 |
| Stand-by Tijd |
> 8 Uur |
| Bedrijfstemperatuur |
-25°C tot 65°C; RV ≤ 90% |
| Afmetingen Koffer |
428L x 350B x 230H mm |
| Totaal Gewicht |
7,5 kg |
| Hoofdeenheid |
190L x 75B x 135H mm, 0,82 kg |
| Probe |
200 Dia. x 130H mm, 2,2 kg |
| Conformiteit |
DL/T 849.2-2019 / GB/T 18268.1 |
Paklijst
|
Onderdelenlijst en Diagram van het Instrument
|
|
naam
|
hoeveelheid
|
Grafisch
|
naam
|
hoeveelheid
|
Grafisch
|
|
Kabelstoring Locator
|
Veelgestelde Vragen
|
|
probe
(Inclusief verbindingsstang, basis, aardpen , probe connector, en schijfconnector )1
|
Veelgestelde Vragen
|
|
|
afgeschermde signaalkabel1
|
Veelgestelde Vragen
|
|
|
1
|
Veelgestelde Vragen
|
|
|
1
|
Veelgestelde Vragen
|
|
|
bloemensleutel
1
|
Veelgestelde Vragen
|
|
V1: Hoe verbetert akoestisch-magnetische synchronisatie de nauwkeurigheid van storingslocatie?
De akoestisch-magnetische methode detecteert gelijktijdig het elektromagnetische signaal (dat met bijna lichtsnelheid reist) en het akoestische signaal (dat met geluidssnelheid door de bodem reist). Door het tijdsverschil tussen deze twee signalen te meten, berekent het instrument de precieze afstand tot het storingspunt met een nauwkeurigheid van 0,1 meter, waardoor giswerk van traditionele alleen-audio methoden wordt geëlimineerd.
V2: Welke filtermodus moet ik kiezen voor verschillende veldomstandigheden?
Er zijn vier modi beschikbaar: Full Pass (100Hz-1600Hz) voor algemeen gebruik met minimale interferentie; Band Pass (200Hz-600Hz) voor gebalanceerde ruisonderdrukking; Low Pass (100Hz-300Hz) voor zachte grond of zanderig terrein waar hoge frequenties snel verzwakken; High Pass (160Hz-1600Hz) voor harde bestrating of betonnen oppervlakken dicht bij het storingspunt waar laagfrequente achtergrondruis dominant is.
V3: Welke soorten kabelstoringen kan de XHDD503C+ detecteren?
De XHDD503C+ is geschikt voor laagohmige storingen, kortsluitingsstoringen, onderbrekingsstoringen (gebroken circuit), hoogohmige lekstoringen en doorslagstoringen in stroomkabels, hoogfrequente coaxkabels, straatverlichtingskabels en begraven draden van verschillende materialen, doorsneden en diëlektrische media.
V4: Is de IP65-classificatie voldoende voor natte en stoffige omgevingen?
Ja. De IP65-classificatie betekent dat het instrument volledig stofdicht is en beschermd tegen waterstralen met lage druk vanuit elke richting. De meerlaagse fysieke isolatiesensoren bieden extra bescherming voor de gevoelige probecomponenten, waardoor de XHDD503C+ betrouwbaar is in regen, modder, bouwstof en omgevingen met een hoge luchtvochtigheid.
V5: Hoe lang gaat de batterij mee tijdens continu gebruik in het veld?
Het ingebouwde 3,7V 3200mAh 18650 lithiumbatterijpakket (4 cellen) biedt meer dan 8 uur continue stand-by werking. Een volledige lading duurt ongeveer 4 uur met de meegeleverde snellader. Het instrument kan gedeeltelijk worden opgeladen zonder de batterij te beschadigen.
V6: Kan de XHDD503C+ door één technicus worden bediend?
Absoluut. Het totale systeemgewicht is 7,5 kg, waarbij de hoofdeenheid slechts 0,82 kg weegt en de probe 2,2 kg. De compacte afmetingen en de intuïtieve touchscreen-interface stellen een enkele operator in staat om in de meeste veldscenario's zelfstandig storingen te transporteren, te installeren en te lokaliseren.
V7: Aan welke normen voldoet de XHDD503C+?
De XHDD503C+ voldoet aan de akoestisch-magnetische positioneringsvereisten van DL/T 849.2-2019 (Algemene Technische Voorwaarden voor Speciale Testers voor Energieapparatuur — Kabelstoring Pinpointer) en GB/T 18268.1 (Eisen voor anti-interferentie voor testapparatuur gebruikt op industriële locaties).

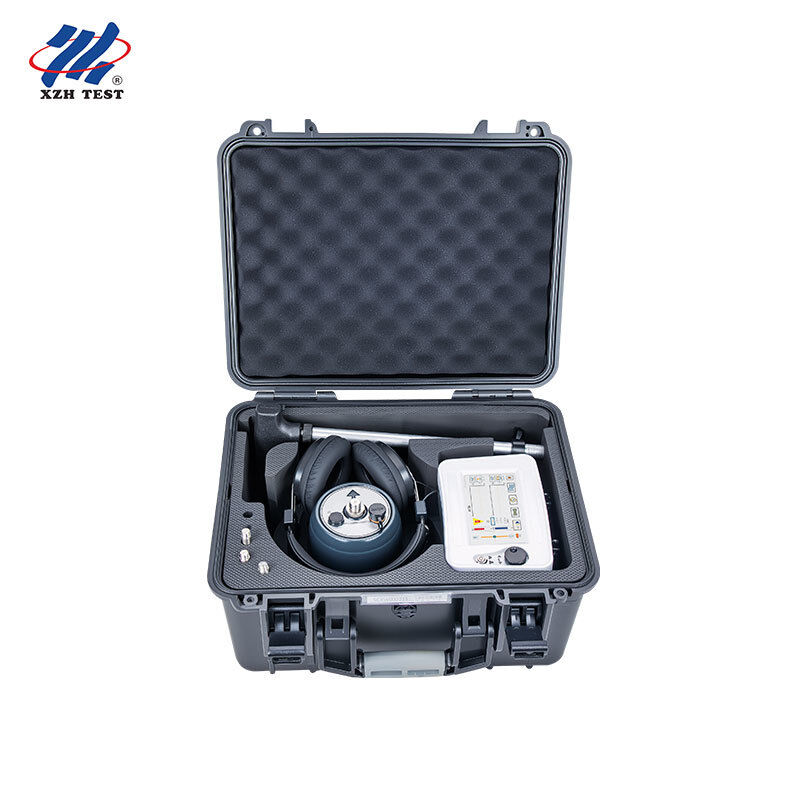

V8: Welke accessoires worden meegeleverd met het instrument?
Standaard accessoires zijn de hoofdeenheid, digitale probe met verbindingsstang en statiefbasis, 7-aderige afgeschermde signaalkabel, professionele monitoring hoofdtelefoon, snellader, multifunctionele sleutel voor montage en een robuuste draagtas. Alle items zijn verpakt in de beschermende koffer van 428L x 350W x 230H mm.
V9: Kan de XHDD503C+ werken met elke hoogspanningspulsgenerator?
De XHDD503C+ is compatibel met standaard hoogspanningspulsgeneratoren die worden gebruikt voor het voorlokaliseren van kabelstoringen. Het vereist een periodieke ontladingscyclus van 3-5 seconden voor optimale akoestisch-magnetische tijdsverschilmeting. Voor de beste resultaten, combineer het met XZH TEST's XHHD523L of XHHG521A voorlokalisatoren voor een complete storingsopsporingsworkflow.
V10: Welke garantie en after-sales ondersteuning wordt geboden?
XZH TEST biedt een standaard productgarantie die fabricagefouten dekt. Uitgebreide Engelse gebruikershandleidingen zijn inbegrepen en technische ondersteuning op afstand is beschikbaar voor operationele begeleiding. Inbedrijfstelling ter plaatse en training van operators kunnen worden geregeld voor bulkbestellingen. Reserveonderdelen en accessoires worden op voorraad gehouden voor snelle verzending.
