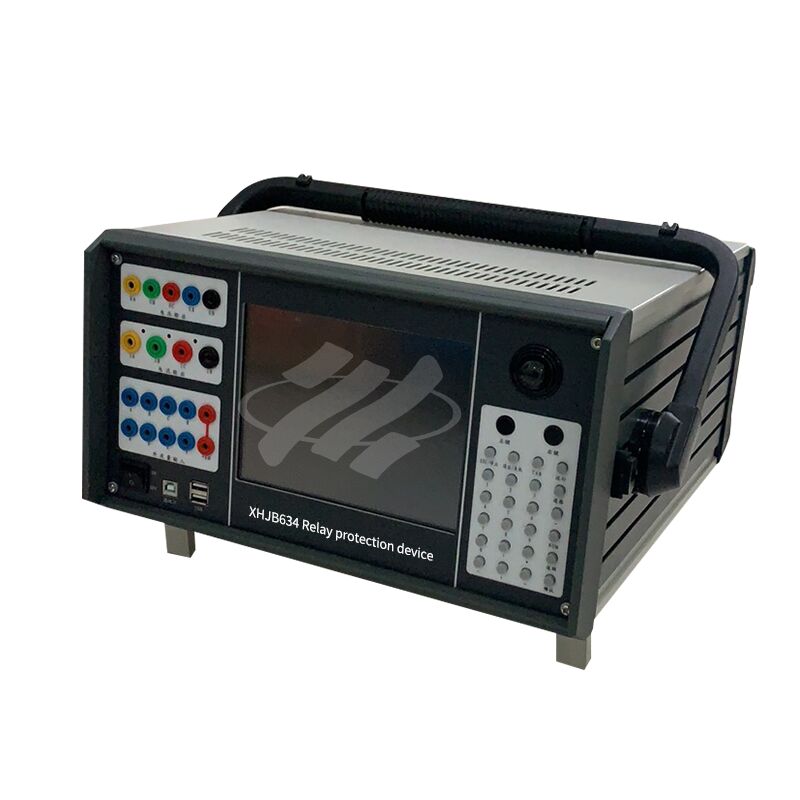

XHJB634 Microcomputer Relay Protection Calibrator is een compact microcomputer-gebaseerd relaisbeschermingstestinstrument dat micro-elektronica-technologie gebruikt.Voldoen aan de norm DL/T624-2010 voor microcomputer-relaisbeschermingstoestellen, wordt het verbeterd door de voor- en nadelen van conventionele soortgelijke producten te analyseren.
Ingebouwde high-performance industriële pc en high-speed DSP, gecombineerd met 16-bits DAC module, 8,4-inch LCD-scherm en ingebed toetsenbord.Het apparaat kan onafhankelijk of met een laptopverbinding worden bediend, met robuuste functies, een kleine voetafdruk en een superieure precisie.
Technische parameters
★ wisselstroombron: enkelfase: 3×40A Driefase: 120A Stroom: ≥450VA/fase
★ Uitgangstijd: 0 ‰ 10A Continu, 10 ‰ 20A ≥ 60 seconden, > 20A ≥ 10 seconden
★ AC-spanningsbron: enkelfasig: 4×120V Vermogen: ≥60VA/fase
★ Gelijkstroombron: enkelfasig: -10A+10A Maximaal uitgangsvermogen: ≥200VA
★ gelijkspanningsbron: enkelfasig: -150V+150V Maximaal uitgangsvermogen: ≥100VA
★ AC-bronhoek: fasehoek: 0° 360° nauwkeurigheid: ± 0,2°
★ AC-bronfrequentie: Frequentie: 1 ‰ 2000 Hz Frequentieoplossing: 1 mHz
★ Harmonische uitslag: in staat om harmonische uitslagen van elke amplitude van de 2e tot en met de 40e orde te produceren
★ Synchronisatie: Spanning en stroom synchronisatie ≤ 10 μS
★ Input: 8 kanalen compatibel met 15V ⋅ 250V actieve contacten, automatisch identificeert actieve contact polariteit
★ Timing nauwkeurigheid: ≤ 1 ms bij minder dan 1 s
★ Uitgang: 4 paren programmeerbare schakelaars met droge contacten, capaciteit: AC/DC 250V, 0,5A
★ stroomvoorziening: 220V±10% 50Hz±10%
Tijdens het testen wordt de spanning punt voor punt getest binnen dit bereik.De spanningswaarde stijgt geleidelijk van de oorspronkelijke waarde tot een bepaalde waarde wordt bereiktDeze waarde is de grenswaarde van de laagspanningssluiting.
Aangezien het apparaat wordt vergrendeld wanneer de spanning onder de vergrendelingswaarde ligt, moet de aanvankelijke wijzigingswaarde in het algemeen onder de ingestelde vergrendelingswaarde van het apparaat worden ingesteld.en de definitieve wijzigingswaarde moet worden ingesteld boven de ingestelde vergrendelingswaarde van het apparaatMet andere woorden, de test gaat van het niet-werkende apparaat naar het werkende apparaat, waarbij de vergrendelingswaarde van het apparaat bij lage spanning wordt gemeten.
