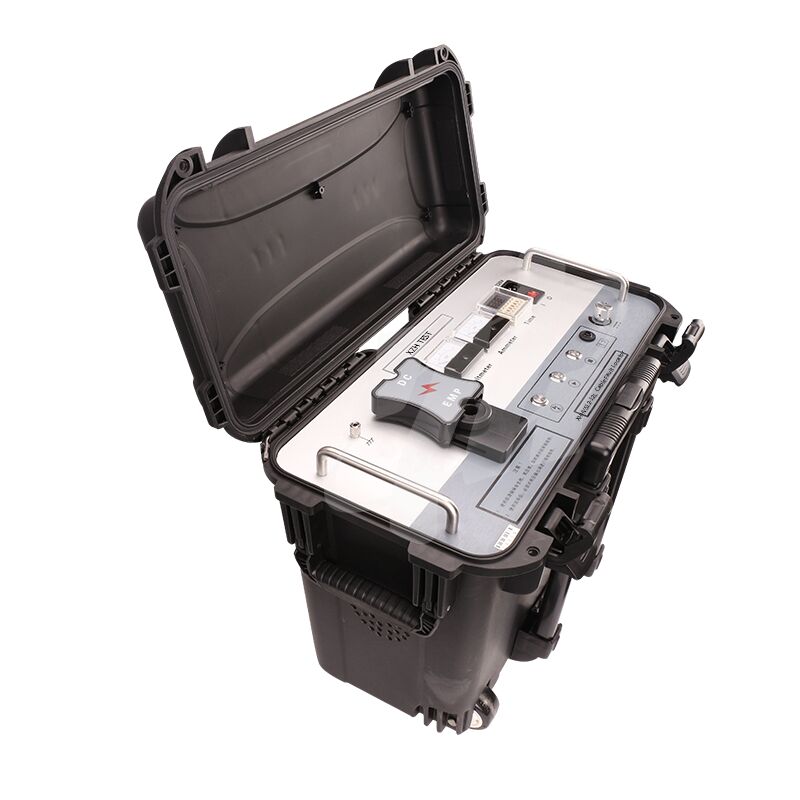

Storingszoeker voor ondergrondse kabels met ingebouwde condensator van 12 μF

XHHV512-12L

Ideaal voor impulsontlading bij het testen van storingen in kabels van 12 kV en lager; het werkt ook voor gelijkstroom-spanningstests op andere elektrische apparatuur.

Productkenmerken

nauwkeurige real-time spanningsmeting aan de hoogspanningszijde; startbescherming in nulpositie voor verbeterde veiligheid en betrouwbaarheid; uniek hoogspanningsmetingsontwerp,een vermogen van meer dan 50 W,, waardoor de gebruikers volledige controle hebben over de hoge spanning; de ontladingstijd kan willekeurig worden ingesteld binnen passende intervallen.

Beschrijving van de panelfunctie

1Veiligheidsgroef: Groeiert de instrumentenhoes om te voorkomen dat de hoes aanstaat of dat het personeel een elektrische schok krijgt.

2. Ontladingsknop: Wanneer de hoge spanning is uitgeschakeld, wordt de interne lading handmatig ontladen door deze knop te drukken.

3. Startknop/Nullocatie-indicator: wanneer de nullocatie-indicator wordt aangestoken (geel), geeft dit aan dat het instrument zich in de nullocatie bevindt.Door op de startknop te drukken wordt de hoge spanning geactiveerd.. Wanneer de indicator van de nulpositie uitgeschakeld is, geeft dit aan dat het instrument zich niet in de nulpositie bevindt. Draai de spanningsinstelknop tegen de klok in naar de nulpositie;de nulpositie-indicator zal dan oplichtenAls u de startknop opnieuw drukt, wordt de hoge spanning geactiveerd.

4. Stopknop/High Voltage Indicator: Wanneer de test is voltooid of er een afwijking optreedt, wordt door op deze knop te drukken de hoge spanning afgesneden.De hoge spanning indicator zal oplichten om aan te geven dat de hoge spanning output is gestart; de indicator wordt uitgeschakeld om aan te geven dat de hoogspanningsuitgang is gestopt.

5. Overstromingsbeschermingsschakelaar: wanneer deze wordt ingedrukt, wordt de overstromingsbeschermingsfunctie geactiveerd; wanneer het apparaat wordt losgelaten, is de overstromingsbescherming geactiveerd.Na het aanzetten van het apparaat, eerst draai deze knop tegen de klok in de richting van het einde, druk dan op de startknop.en tegen de klok in om de uitgang hoge spanning van hoog naar laag te verlagen.

7Vermogensschakelaar: "Positie 1" geeft aan dat 220 V wisselstroom is ingeschakeld om stroom aan het systeem te leveren; "Positie 0" geeft aan dat 220 V wisselstroom is uitgeschakeld om stroom aan het systeem te leveren.

8. Veiligheidsholder: de plaats voor de installatie van veiligheidsbeschermers in het AC 220V-stroomvoorzieningssysteem.

9. Power Socket: de bedrijfsvoeding van het instrument, AC 220V aansluiting.

10. Tijdinstelling: stelt het tijdsinterval van de ontlading vast.

11. Ampermeter: geeft de stroom aan de hoogspanningszijde aan.

12. Voltmeter: Een kV-meter die de hoogspanningsuitgangsspanning aangeeft.

13. Hoogspanningsuitgang (EMP): verbind de hoogspanningsuitgangsleiding tijdens de impulsontlading.

14. Hoogspanningsuitgang (DC): verbind de hoogspanningsuitgangslijn tijdens de DC-spanningstest.
