XHSB505B Kabel-identificatieapparaat — Kabelstoringzoeker Productkenmerken
Nauwkeurige en betrouwbare identificatie.
Een grote identificatiebek geschikt voor diverse kabels (zendklem Φ125mm, ontvangstklem Φ200mm).
Extreem eenvoudige bediening en duidelijke, intuïtieve indicatie.
Hoofdunit en accessoires zijn draagbaar en netjes, klein en licht van gewicht.
De signaalsterkte van de ontvanger is instelbaar.
Zowel onder spanning staande als spanningsloze kabels kunnen worden getest.
Aanbevolen gebruikers en toepassingen
Dit instrument is speciaal ontworpen voor kabelidentificatie — het vaststellen welke van de vele kabels de doelkabels is — voor zowel onder spanning staande als spanningsloze kabels. Het is bijzonder geschikt voor:
1. Inspectieploegen van kabelgoten en kabelopmetingsploegen
Voor het bevestigen van het eigendom en de identiteit van elke kabel in dichte goten met veel kabels van dezelfde specificatie, met behulp van de intuïtieve beoordeling van de meter-naalduitslagrichting.
2. Onderhoudsploegen voor onder spanning staande kabels en zonder onderbreking
Voor het identificeren van een onder spanning staande kabel met de koppelingsmethode — er is geen enkele handeling nodig aan de te testen kabel en er is geen onderbreking vereist (beide uiteinden van de mantel moeten goed geaard zijn).
3. Verhuis-, herverbindings- en lasploegen
Voor het bevestigen van de doelkabels met de directe verbindingsmethode op spanningsloze kabels vóór verhuizing of herverbinding, en voor het werken met de verplichte voorconstructie-stekertest na identificatie.
Werkingsprincipe Detectie van onder spanning staande kabels (koppelingsmethode)
De zender genereert een speciaal pulssignaal, dat via de speciale zendklem op één punt van de te identificeren onder spanning staande kabel wordt aangelegd. Volgens het principe van elektromagnetische inductie wordt langs de kabel een geïnduceerd signaal geproduceerd dat overeenkomt met het verzonden signaal; ter plaatse worden de hooggevoelige ontvangstklem en de handheld ontvanger gebruikt om alle kabels te detecteren, en volgens de indicatie van de ontvanger kan de kabel die het aangelegde signaal draagt (de te identificeren onder spanning staande kabel) nauwkeurig worden gevonden.
Detectie van spanningsloze kabels (directe verbindingsmethode)
De zender genereert het speciale pulssignaal, dat via een verbindingslijn op de te identificeren kabel wordt aangelegd. Volgens het principe van elektromagnetische inductie wordt langs de kabel een geïnduceerd signaal geproduceerd dat overeenkomt met het verzonden signaal; ter plaatse worden de hooggevoelige ontvangstklem en de handheld ontvanger gebruikt om alle kabels te detecteren, en uit de meterindicatie kan de kabel die het aangelegde signaal draagt (de te identificeren spanningsloze kabel) nauwkeurig worden gevonden.
Instrumentindeling

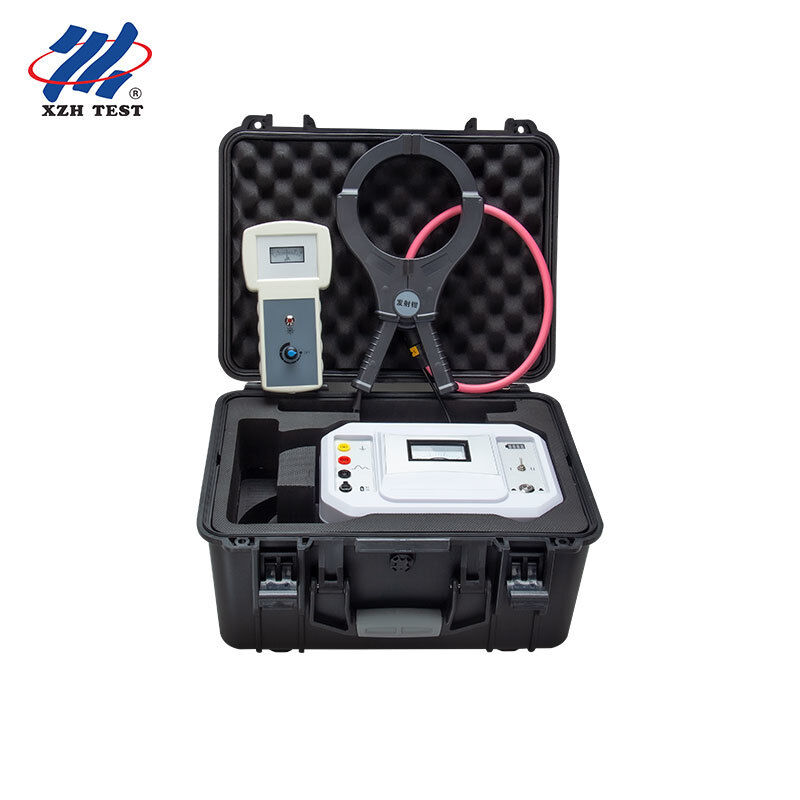

Het instrument bestaat uit de zender, de zendklem, de ontvangstklem en de handheld ontvanger.
Zenderpaneel: aardingsklem (veiligheidsaarding van de apparatuur); positieve uitgang (aangesloten op de rode uitgangskabel); negatieve uitgang (aangesloten op de zwarte uitgangskabel); opladen (DC12V oplaadpoort, sluit een 12V lader aan om op te laden); aan/uit-schakelaar; versnellingsschakelaar ("I" voor identificatie van spanningsloze kabels, "II" voor identificatie van onder spanning staande kabels); batterij-indicator (real-time batterijniveau wanneer de ingebouwde batterij werkt); ampèremeter (momentane gemiddelde uitgangsstroom).
Handheld ontvanger: een instelknop past de ontvangen signaalsterkte aan (met de klok mee om te verhogen, tegen de klok in om te verlagen; het heeft ook een schakelfunctie); een BNC-connector aan de onderkant verbindt de ontvangstklem.
Technische parameters
| Item |
Specificatie |
| Identificatiemethode |
Beoordeeld op basis van de meter-naalduitslagrichting |
| Bekopening |
Zendklem: Φ125mm; ontvangstklem: Φ200mm |
| Uitgangsspanning |
Versnelling I (directe verbindingsmethode): 150V; Versnelling II (koppelingsmethode): 250V |
| Testbereik |
Directe verbindingsmethode: 0Ω–1kΩ; koppelingsmethode: 0Ω–50Ω |
| Pulsstroom |
0–10A |
| Pulsperiode |
2,75s per cyclus |
| Voeding |
Zender: 12VDC lithiumbatterij; handheld ontvanger: maat-5 (AA) batterijen |
Gebruiksaanwijzing Identificatie van onder spanning staande kabels — koppelingsmethode
Er is geen enkele handeling nodig aan de te testen kabel — klem de zendklem gewoon op de kabel.
Beide uiteinden van de kabelmantel moeten goed geaard zijn, anders neemt de koppelingsstroom af naarmate de aardingsweerstand toeneemt.
Als beide uiteinden van de mantel niet geaard zijn, of als de mantel in het midden is gebroken, kan de koppelingsmethode niet worden gebruikt.
Bij het klemmen moet de pijl op de zendklem naar het verste uiteinde van de kabel wijzen.
De ontvangstklem en de zendklem moeten minimaal 2 meter van elkaar worden gehouden.
1.Sluit de zenderuitgang aan op de zendklem en klem deze op een geschikte positie van de onder spanning staande kabel, met de pijl van de klem naar het verste uiteinde van de kabel wijzend.
2.Schakel de aan/uit-schakelaar van de zender in en selecteer versnelling "II"; het stroomlampje knippert drie keer en de naald van de ampèremeter zwaait drie keer met dezelfde frequentie, waarbij het pulssignaal cyclisch wordt uitgezonden.
3.Sluit de ontvangstklem aan op de ontvanger en klem deze op de te testen kabel.
4.Let op dat de pijl van de ontvangstklem naar het verste uiteinde van de kabel wijst, anders zwaait de naald tegengesteld.
5.Draai aan de instelknop van de ontvanger met de klok mee; wanneer een "piep" wordt gehoord en het indicatielampje gaat branden, is de ontvanger ingeschakeld. Stel de ontvangen signaalsterkte in op een geschikt niveau; alleen de kabel die het signaal draagt, ontvangt dan een signaal waarvan de zwaaifrequentie overeenkomt met de schakelfrequentie van de zender, met een "piep-piep-piep" geluid.
6.Als de doelkabels niet met de koppelingsmethode kunnen worden geïdentificeerd, wordt aanbevolen de directe verbindingsmethode te gebruiken.
Identificatie van spanningsloze kabels — directe verbindingsmethode
Bedradingsmethode 1: sluit de rode testkabel aan op de kabelkern (één fase is voldoende) en de zwarte testkabel op aarde; sluit het verste uiteinde van die fase aan op aarde (de kabelafschermingslaag en -pantser zijn niet geaard).
Bedradingsmethode 2: sluit de rode testkabel aan op de kabelkern (één fase is voldoende); sluit de zwarte testkabel aan op de koperen afscherming of kabelpantser; sluit het verste uiteinde van die fase aan op de koperen afscherming of kabelpantser; en controleer de aardingsstatus van de koperen afscherming of het pantser. De identificatie wordt beïnvloed door de aardingsconditie van het aardingssysteem en door de intactheid van de afscherming of het pantser, dus methode 1 en 2 geven de meest ideale resultaten.
Als de weerstand van de aardingslus te groot of onbetrouwbaar is, kan het verzonden signaal niet worden geladen of kan het worden geannuleerd en zal het resultaat slecht zijn; pas de bedrading aan en gebruik methode 1 of 2.
1.Schakel de aan/uit-schakelaar van de zender in en zet de versnellingsschakelaar op "I"; het stroomlampje knippert drie keer en de naald van de ampèremeter zwaait drie keer met dezelfde frequentie, waarbij het pulssignaal cyclisch wordt uitgezonden.
2.Sluit de ontvanger aan op de ontvangstklem en klem deze op de te testen kabel.
3.Let op de pijlrichting van de ontvangstklem (de pijl wijst naar het verste uiteinde), anders zwaait de naald in de tegenovergestelde richting.
4.Draai aan de instelknop van de ontvanger met de klok mee; wanneer een "piep" wordt gehoord en het indicatielampje gaat branden, is de ontvanger ingeschakeld. Stel de ontvangen signaalsterkte in op een geschikt niveau; alleen de kabel die het signaal draagt, ontvangt dezelfde richting continue drie karakteristieke signalen, met de zwaaifrequentie die overeenkomt met de zender en een "piep-piep-piep" geluid.
Voorzorgsmaatregelen
Nadat de te testen kabel is geïdentificeerd, moet vóór de constructie een stekertest worden uitgevoerd om de veiligheid te garanderen!
Tijdens het testen moet de ontvangen signaalsterkte van de ontvanger geschikt worden ingesteld — niet te groot en niet te klein — en moet deze aan het beginpunt worden ingesteld voordat de test begint; deze mag niet tijdens de test worden aangepast.
Wanneer de ontvangstklem op de te testen kabel wordt geklemd, zorg er dan voor dat de bekken goed contact maken; stof, kieren of een losse passing beïnvloeden de signaalontvangst.
Als de naalduitslag ter plaatse niet duidelijk is, controleer dan of de ontvangstklem goed contact maakt.
Bij het identificeren van een onder spanning staande kabel, als de storing zo ernstig is dat de ontvangstklem magnetisch verzadigd raakt en het signaal niet kan ontvangen, wordt aanbevolen om in plaats daarvan de spanningsloze methode te gebruiken.
Het instrument kan direct kortgesloten worden voor testen.
Wanneer de frequentie van de naalduitslag van de ontvanger niet overeenkomt met de zender, of de uitslagamplitude te klein is, is het signaal te zwak — draai de instelknop met de klok mee om de ontvangen signaalsterkte te verhogen.
Wanneer de naald van de ontvanger onregelmatig zwaait of helemaal niet, is de storing te sterk, of is de te testen kabel niet de doelkabels.
Het instrument kan binnen en buiten worden gebruikt, maar moet regen, corrosieve gassen, zwaar stof en plaatsen met hoge temperaturen vermijden. De operator moet algemene kennis hebben van elektrische apparatuur of instrumenten. Het is een instrument met hoge precisie en moet worden beschermd tegen sterke trillingen; reparatie, onderhoud en afstelling moeten door professionals worden uitgevoerd. Laad en onderhoud de zender elke 2 maanden om batterijschade te voorkomen.
Veelgestelde vragen
V1. Welk probleem lost de XHSB505B Kabel-identificatieapparaat op?
Het lost het probleem ter plaatse op van "welke kabel is degene die we zoeken" tijdens het leggen, verhuizen, onderhouden en repareren van stroomkabels — vooral in kabelgoten waar veel kabels van dezelfde specificatie samen worden gelegd — en helpt te voorkomen dat de verkeerde kabel per ongeluk wordt doorgezaagd of opnieuw wordt aangesloten.
V2. Hoe wordt het identificatieresultaat beoordeeld?
Op basis van de richting van de meter-naalduitslag: alleen de kabel die het aangelegde signaal draagt, ontvangt dezelfde richting continue drie karakteristieke signalen, de zwaaifrequentie komt overeen met de zender, en er wordt een "piep-piep-piep" geluid uitgezonden. De pijl van de ontvangstklem (en zendklem) moet naar het verste uiteinde van de kabel wijzen, anders zwaait de naald tegengesteld.
V3. Wat zijn de belangrijkste technische parameters?
Identificatie door meter-naalduitslagrichting; zendklembek Φ125mm en ontvangstklembek Φ200mm; uitgangsspanning 150V (versnelling I) en 250V (versnelling II); testbereik 0Ω–1kΩ (directe verbinding) en 0Ω–50Ω (koppeling); pulsstroom 0–10A; pulsperiode 2,75s per cyclus; voeding 12VDC lithiumbatterij (zender) en maat-5 (AA) batterijen (handheld ontvanger).
V4. Waar moet op worden gelet bij het identificeren van een onder spanning staande kabel met de koppelingsmethode?
Er is geen handeling nodig aan de te testen kabel; beide uiteinden van de mantel moeten goed geaard zijn (anders daalt de koppelingsstroom naarmate de aardingsweerstand stijgt), en als de mantel-uiteinden niet geaard zijn of de mantel in het midden is gebroken, kan de koppelingsmethode niet worden gebruikt. Bij het klemmen moet de pijl van de klem naar het verste uiteinde van de kabel wijzen, en de ontvangstklem en zendklem moeten minimaal 2 meter van elkaar worden gehouden.
V5. Wat zit er in de verpakking?
De verpakking bevat 1 zender, 1 ontvanger, 1 oplader, 1 rode uitgangskabel, 1 zwarte uitgangskabel, 1 zendklem, 1 ontvangstklem en 2 maat-5 (AA) batterijen. Binnen één jaar na aankoop worden kwaliteitsproblemen gratis gerepareerd, en levenslange reparatie en technische service worden geboden.
