Kabelfoutlocator
>

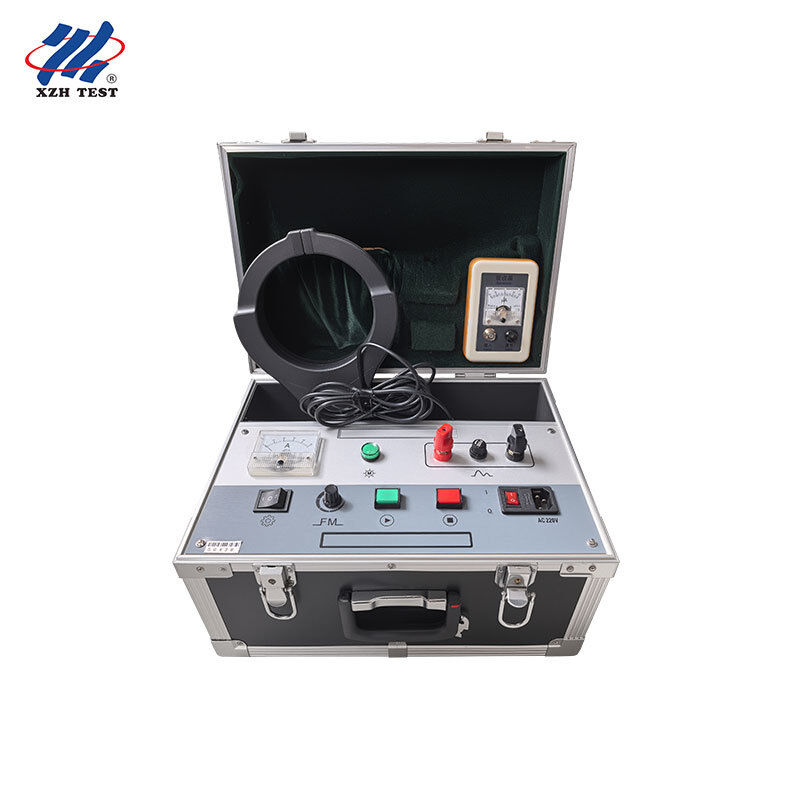

Kabel Identifier. Hoogvermogen AC Kabel Identificatie Instrument met verstelbare signaalfrequentie. XHSB505

Kabel Identifier. Hoogvermogen AC Kabel Identificatie Instrument met verstelbare signaalfrequentie. XHSB505

Productdetails:
Plaats van herkomst: Xi'an, Shaanxi, China
Merknaam: XZH TEST ISO/CE
Certificering: CE/ISO
Modelnummer: XHSB505
Detailinformatie
Plaats van herkomst:
Xi'an, Shaanxi, China
Merknaam:
XZH TEST ISO/CE
Certificering:
CE/ISO
Modelnummer:
XHSB505
Markeren:

High Light

Markeren:

Clock Hands Swing Judgment Cable Fault Locator

,

Precise Detection Cable Fault Locator

,

High Voltage Pipeline Identifier

Trading Information
Min. bestelaantal:
1 eenheid
Prijs:
Onderhandelbaar
Verpakking Details:
Houten verpakking
Levertijd:
5-8 werkdagen
Betalingscondities:
T/T
Levering vermogen:
3000 eenheden/jaar
Productomschrijving
Productoverzicht

De XHSB505 Kabel Identifier is ontwikkeld voor de constructie van hoogspanningskabels,installatie- en onderhoudspersoneel dat dringend een praktische oplossing nodig heeft voor het identificeren van een specifieke kabel onder vele kabels op het terreinHet systeem is gebaseerd op de elektromagnetische veldtheorie en maakt gebruik van geavanceerde technologie, samen met moderne elektronische en gereedschapstechnieken.

Belangrijkste kenmerken
  • nauwkeurige, foutloze identificatie
  • Grote identificatieklem die geschikt is voor een breed scala aan kabels
  • Uiterst eenvoudige werking
  • Duidelijke en intuïtieve aanwijzing
  • Draagbare en nette hoofd- en hulponderdelen
  • Aanpasbare ontvangersensitiviteit
  • Regelabele signaalfrequentie
Werkingsbeginsel

De ingangsstroom van het AC 220 V-net wordt door middel van elektronische technologie omgezet in het speciale signaal met een hoog vermogen dat nodig is voor identificatie.Dit signaal wordt toegepast op de kabel om te worden geïdentificeerd via de verbindingslijnOp basis van het principe van elektromagnetische inductie wordt een signaal dat overeenkomt met het verzonden signaal langs de kabel geïnduceerd.voor de test van alle aanwezige kabels wordt een hooggevoelige ontvangerclampe gebruikt in combinatie met een handheld ontvanger, en de doelkabel (de kabel die het toegepaste signaal draagt) kan nauwkeurig worden gevonden aan de hand van de aanwijzing op de draagbare ontvangmeter.

Technische parameters
Artikel 1 Specificatie
Identificatiemethode Bepaald door de schommelrichting van de meterpointer
Opening van de klem Φ125 mm
Kracht 1.5 kVA (intermitterend, onmiddellijk)
Signaloverdrachtsfrequentie Min 0,4 Hz, max 1 Hz (instelbaar bereik)
Operatiegids
  1. Sluit de rode klem van de uitgangsleiding vast aan de kern van de te testen kabel (een goede fase of de fase met een hogere isolatie);de zwarte klem van de uitgangsleiding vastklemmen op het aardingspunt of de aardingsstaaf; verbind de overeenkomstige kern van die kabel met het aardingspunt of de aardingsstaaf aan het andere uiteinde.
  2. Sluit de schakelaar van de identificatie van het vermogen aan en selecteer de uitgangsversnelling: "I" is de lage versnelling, geschikt voor korte kabels; "II" is de hoge versnelling, geschikt voor lange kabels.
  3. Nadat de status van de kabel ter plaatse is bevestigd en de bedrading correct is, drukt u op de knop "Start".
  4. Sluit de identifierontvanger aan op de ontvangersclamps.
  5. Let op de pijlrichting van de ontvangstklem
  6. Klem de ontvangerklem op de te testen kabel.
  7. Stel de ontvangergevoeligheid in een geschikte positie.
  8. De handheld ontvanger toont nu het schommelsignaal.

Zodra de zender en de ontvanger normaal werken, wordt de in de testklem geïnduceerde spanning op de handheld ontvanger weergegeven en is de schommelrichting van de wijzer de signaalrichting.Wanneer de instelknop niet wordt verplaatst en de rode pijl aan de zijkant van de testklem in dezelfde richting wijst als de kabel., de kabel waarvan de ontvangerwijzer met de grootste schommeling naar rechts afwijkt, is de doelkabel; alle andere kabels vertonen slechts een terugkeersignaal,met de wijzer naar links afwijken en een kleinere swing.

Voorzorgsmaatregelen
  • Tijdens het testen moet de ontvangersensitiviteit niet te hoog worden ingesteld; een schommeling van de meterwijzer van ongeveer 20~80% is geschikt.
  • De veiligheidsgordel van de werkende voeding van de identificator mag niet te groot zijn ̇ niet groter zijn dan 6 A.
  • Nadat de doelkabel is geïdentificeerd, moet deze voor de bouw worden getest om de veiligheid te waarborgen.
  • Wanneer de ontvangerclamps op de te testen kabel wordt geklemd, moet u ervoor zorgen dat de bekken van de clamps goed contact maken.
  • Als de wijzer op de ontvanger niet duidelijk op de plaats schommelt, moet worden gecontroleerd of de ontvangerklem goed in contact staat.
  • Het is ten strengste verboden om een enkele draad te gebruiken om een kortsluitingstest op het instrument uit te voeren; gebruik de standaardtestweerstand voor de test.
  • Wanneer een kabel met een lage weerstand op korte afstand wordt geïdentificeerd die de zekerheid opblaast, wordt de testweerstand in serie aangesloten op het signaalverzendende uiteinde van het instrument.
Voor wie

De XHSB505 is eenelektrisch aangedreven, hoogvermogenkabel-identificatie-instrument1,5 kVA-uitgang, Φ125 mm-klem, regelbare signaalfrequentie 0,4−1 Hz).Het is gericht op teams die kabels op locatie van een nettoevoer identificeren en een verstelbare signaalfrequentie en de lage/hoge uitgangsversnellingen nodig hebben om zowel korte als lange kabels te matchen.

  • Constructie-, installatie- en onderhoudspersoneel van hoogspanningskabels, die vóór het snijden of verbinden van de kabels moet bevestigen op welke kabel ze precies werken.
  • Utilities- en netveldteams die werken in kabelgraven en -kanalen waar veel kabels van dezelfde specificatie samen lopen.
  • Veldingenieurs die zich kunnen aansluiten op een AC 220 V-toevoer op locatie en een hoge stroom (1,5 kVA) output nodig hebben voor moeilijke of langere kabelroutes.
  • Operatoren die de signaalverzendingssnelheid (0,4 ∼1 Hz) moeten afstemmen op de specifieke omstandigheden van de locatie en de lage versnelling "I" voor korte kabels of de hoge versnelling "II" voor lange kabels moeten selecteren.
  • Elektrisch werkers die algemene kennis hebben van het gebruik van elektrische apparatuur en instrumenten, zoals vereist in het handboek.
Naverkoopservice

Het apparaat wordt vanaf de aankoopdatum voorzien van een jaar gratis garantie voor kwaliteitsproblemen en wordt levenslang gerepareerd en technisch onderhouden.Als u constateert dat het instrument niet normaal werkt of dat er een storing optreedt, neem dan contact met ons op zodat wij de meest handige en effectieve oplossing voor u kunnen regelen.

Veelgestelde vragen

Q1. Hoe identificeert de XHSB505 de doelkabel?
De identificatie is gebaseerd op de schommelrichting van de meterwijzer.Wanneer de instelknop niet wordt verplaatst en de rode pijl aan de zijkant van de testklem in dezelfde richting wijst als de kabel., de kabel waarvan de ontvangerwijzer met de grootste schommeling naar rechts afwijkt, is de doelkabel; alle andere kabels vertonen slechts een terugkeersignaal,met de wijzer naar links afwijken en een kleinere swing.

Q2. Waar is de verstelbare signaalfrequentie voor?
De nieuwe generatie identifier voegt een frequentieaanpassingsfunctie toe. De frequentieaanpassingsknop verandert de verzendsnelheid van het signaal, met een instelbaar bereik van minimaal 0.4 Hz tot maximaal 1 Hz, zodat het signaal kan worden afgestemd op de omstandigheden op het terrein.

Wat zijn de "I" en "II" uitgangsversnellingen?
De uitgangsselectie-schakelaar heeft twee tandwielen: "I" is de lage tandwiel, geschikt voor korte kabels, en "II" is de hoge tandwiel, geschikt voor lange kabels.

Q4. Hoe moet de ontvangersensitiviteit worden ingesteld?
Gebruik de potentiometer aan de onderzijde van de handheld-ontvanger om de gevoeligheid aan te passen, zodat de meterwijzer ongeveer 20~80% schommelt.Als de wijzer schommel is niet duidelijk, controleer of de ontvangstklem goed in contact is.

V. Welke voorzorgsmaatregelen moeten worden genomen, en wat is daarbij inbegrepen?
Na het identificeren van de kabel moet deze voor de constructie voor de veiligheid worden geprobeerd; zorg voor een goed contact met de kaak van de klem; gebruik nooit een kortsluitingstest met een enkele draad.als het identificeren van een kabel met een lage weerstand op korte afstand de zekering opblaast, verbindt de testweerstand in serie aan het signaaltransmitterende uiteinde en de voedingssluiting mag niet groter zijn dan 6 A. Het pakket omvat de hoofdunit, ontvanger, voedingskabel, rode uitgangsleiding, zwarte uitgangsleiding,ontvanger (test) klem, testweerstand, drie 6 A en drie 20 A zekeringen, met een jaar gratis garantie en levenslange service.
