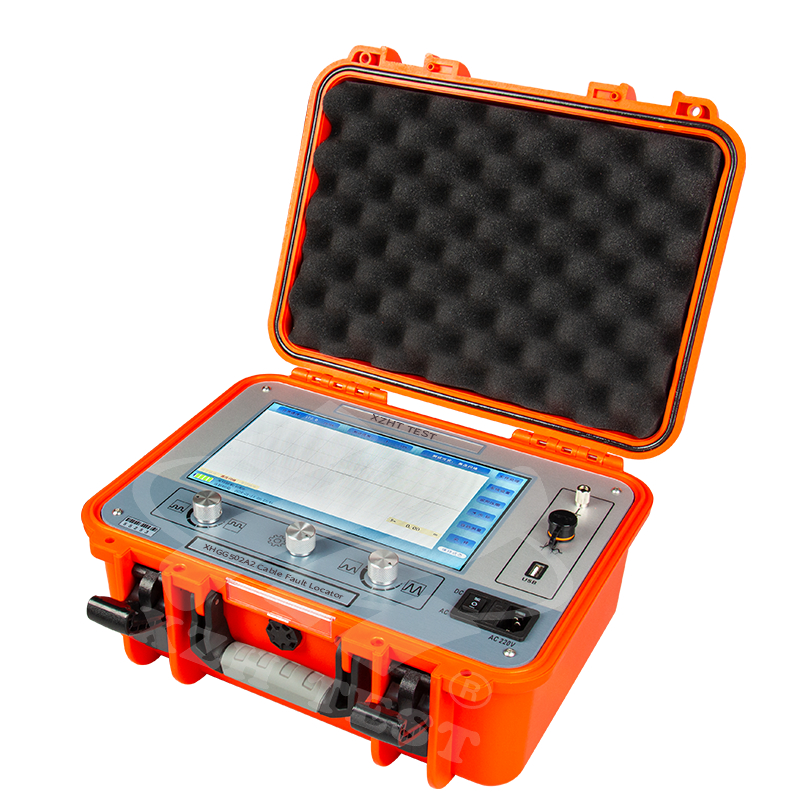

Slimme TDR-kabelstoringzoeker voor afstandsmeting

Beschrijving

Deze kabelstoringzoeker is een speciaal instrument voor het meten en analyseren van de status en storingsafstand van stroomkabels.

Met de functie voor het testen van de golfsnelheid van de kabel, de kabellengte en de storingsafstand

Deze kabelstoringtester is geschikt voor laagohmige, kortsluiting-, open circuit- en loskoppelingsfouten van stroomkabels, hoogfrequente coaxkabels, straatverlichtingskabels en begraven draden gemaakt van verschillende materialen met verschillende doorsneden en media, evenals hoogohmige lek- en hoogohmige doorslag.

Kenmerken

Instrumentcomponenten

• Kabelstoringtester: Een eenheid voor het testen en analyseren van kabels met behulp van de laagspanningspulsmethode, hoogspanningsdoorslagmethode en meerpulsmethode (koppelaar vereist);

• Koppelaar: Gebruikt voor de meerpulsmethode (optioneel);

• Uitgangskabel (1,5 m enkele Q-kabel): Verbindt de kabelstoringtester met de te testen kabel voor de laagspanningspulstestmethode;

• Ingangskabel (2 m dubbele Q-kabel): Verbindt de kabelstoringtester met de sampler voor de hoogspanningsdoorslagtestmethode;

• Sampler: Ontvangt het signaal dat wordt gereflecteerd van het hoogspanningssignaal naar de aardingsaansluiting voor de hoogspanningsdoorslagmethode;

• Stroomkabel (1,8 m): Oplaadkabel voor de kabelstoringtester;

• Koppelaar hoogspanningskabel A (2 m): Verbindt de koppelaar met de te testen kabel voor de meerpulsmethode. Deze kan alleen worden aangesloten en losgekoppeld, niet worden gedraaid of verdraaid;

• Koppelaar hoogspanningskabel B (2 m): Verbindt de koppelaar met de hoogspanningspulssignaalbron voor de meerpulsmethode. Deze kan alleen worden aangesloten en losgekoppeld, niet worden gedraaid of verdraaid;

• Aardedraad (2,5 m): Aardedraad voor de koppelaar;

• USB-kabel: Gebruikt bij het importeren van golfvormbestanden naar een computer.

Veldbedradingsschema voor de meerpulsmethode
