Beschrijving

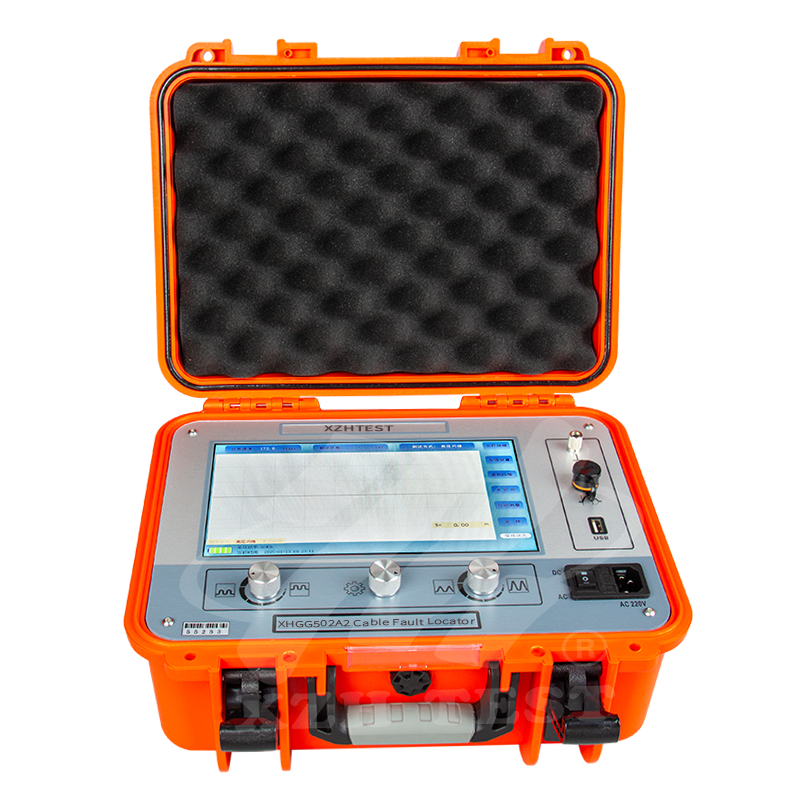

Deze kabelstoringzoeker is een speciaal instrument voor het meten en analyseren van de status en storingsafstand van stroomkabels. Kabel snelheidsmeting, kabellengtetest, kabelstoringsafstandstest.
Technische specificatie
|
Bemonsteringsfrequentie
|
80MHz
|
|
Laagspanningspulsamplitude
|
100V±15%
|
|
Meetbereik
|
≥65km
|
|
Testbereike
|
300m/1km/5km/25km/65km
|
|
Pulsbreedte
|
0.125uS/0.50uS/2.50uS/7.25uS/10.0uS
|
|
Minimale resolutie
|
0.1m
|
|
Blinde zone test
|
≤20m
|
|
Meetfout
|
≤±(0.5%×L+1m), L is de kabellengte
|
|
Voedingsmodus
|
opladen AC110V～240V, 50Hz/60Hz
|
Het systeem heeft een automatische meetbereikfunctie
Laagspanningspulsbemonsteringsinterface
Hoogspanningsdoorslag(ICE) bemonsteringsinterface
Gebruikersinterface Introductie
1. Display: 10,1-inch full-color TFT touchscreen display;
2. Aarding: Veiligheidsaardaansluiting;
3. Signaal: Laagspanningspulsmethode pulssignaaluitgangsinterface, hoogspanningsdoorslagmethode sampler en multi-puls methode koppelaar ontvangstsignaalinvoerinterface;
4. USB: Importeer golfvormbestanden naar een computer via USB-communicatie;
5. Stroomaansluiting: Instrumentvoeding, AC 220V aansluitpoort/oplaadpoort;
6. Zekering: Zekeringinstallatieplaats voor het AC 220V voedingssysteem;
7. Aan/uit-schakelaar: "I" positie, met behulp van AC 220V voeding om het systeem van stroom te voorzien;
"II" positie, met behulp van de interne batterij om het systeem van stroom te voorzien; wanneer de "Stroomaansluiting" is aangesloten op AC 220V voeding, wordt de batterij ook opgeladen;
"O" positie, het uitschakelen van de systeemvoeding;
8. Amplitude: Pas de amplitudeknop aan bij het verkrijgen van golfvormen om de amplitude van de verkregen golfvorm te wijzigen;
9. Bedieningsknop: Draaiknop voor systeeminterfacebediening, draai om te selecteren en druk om te bevestigen;
10. Verplaatsing: Pas bij het verkrijgen van golfvormen de verplaatsingsknop aan om de basislijnhoogte van de verkregen golfvorm te wijzigen.
