Kabelfout Pinpointer akoestische magnetische synchronisatie 5-inch Touch LCD IP65 Probe XHDD503C

Productintroductie

De XHDD503C Cable Fault Pinpointer is een nauwkeurig akoestisch-magnetisch synchronisatie-instrument dat is ontworpen om ondergrondse stroomkabelfouten binnen het ruwe meetbereik nauwkeurig te lokaliseren. Het vangt en versterkt het ontladingsgeluid en de elektromagnetische signalen die worden gegenereerd door een hoogspanningsimpulsgenerator op het foutpunt, en berekent vervolgens het akoestisch-magnetische tijdsverschil om operators naar de exacte foutlocatie te leiden met een nauwkeurigheid van minder dan 0,1 m.

In tegenstelling tot traditionele akoestische pinpointers die uitsluitend afhankelijk zijn van de ervaring en het gehoor van de operator, vangt de XHDD503C gelijktijdig zowel akoestische als magnetische veldsignalen op, geeft het tijdsverschil visueel weer op een 5-inch LCD-aanraakscherm en maakt gebruik van BNR digitale ruisonderdrukking om omgevingsinterferentie weg te filteren - waardoor zelfs minder ervaren technici fouten snel en betrouwbaar kunnen lokaliseren in veldomstandigheden.

• Akoestisch-magnetische synchronisatie:Berekent automatisch het tijdsverschil tussen elektromagnetische en akoestische signalen. Hoe kleiner het tijdsverschil, hoe dichter u bij het foutpunt bent, dat in realtime op het scherm wordt weergegeven.
• 0,1 m uiterste nauwkeurigheid:Positioneringsnauwkeurigheid minder dan 0,1 m; nauwkeurigheid van padidentificatie minder dan 0,5 m. Voldoet aan de normen DL/T 849.2-2019 en GB/T 18268.1 voor industriële veldtestapparatuur.
• 5-inch in zonlicht leesbaar LCD-touchscreen (800nit):Het capacitieve touchscreen met een resolutie van 854×480 blijft duidelijk zichtbaar in direct zonlicht. Intuïtieve aanraakinterface met alternatieve bediening met één knop.
• BNR digitale ruisonderdrukking:Ingebouwde achtergrondruisonderdrukkingstechnologie met mute-modus. Wanneer de operator de hendel vasthoudt, activeert de host onmiddellijk de mute-functie om geluidsschade tijdens langdurig gebruik te voorkomen.
• 4 filtermodi:All-pass (100–1600Hz), Low-pass (100–300Hz), High-pass (160–1600Hz) en Band-pass (200–600Hz). Pas je aan verschillende bodemomstandigheden aan — van harde bestrating tot zacht zand — voor optimale signaalhelderheid.
• IP65 waterdichte sonde:Meerlaagse fysieke isolatiesensor met IP65-classificatie. Werkt betrouwbaar in natte greppels, regenachtige omstandigheden en stoffige bouwomgevingen.
• Indicatie padafwijking:Realtime links/rechts-padgeleiding op het scherm. Het instrument laat zien of de sonde zich links of rechts van het kabelpad bevindt, zodat operators hun looproute snel kunnen corrigeren.
• 500.000× signaalversterking:Uitgangsversterking met 16 niveaus (0-112dB) vangt effectief zwakke akoestische en magnetische ontladingssignalen op van diep verborgen of hoogohmige fouten.
• Batterijduur van meer dan 8 uur:Aangedreven door 4×18650 lithiumbatterijen met hoge capaciteit en speciale snellader. De hele dag buitengebruik op één acculading.

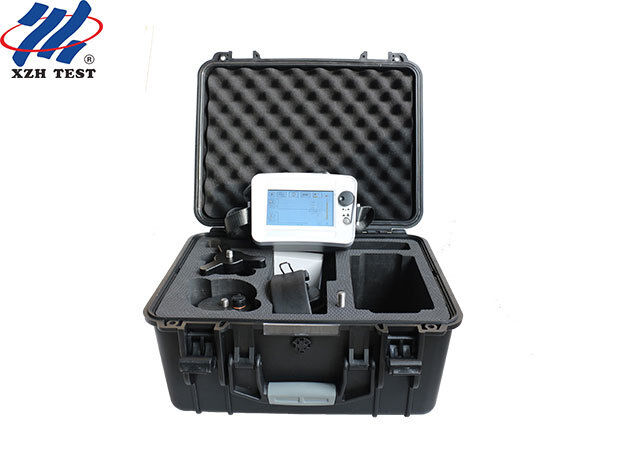

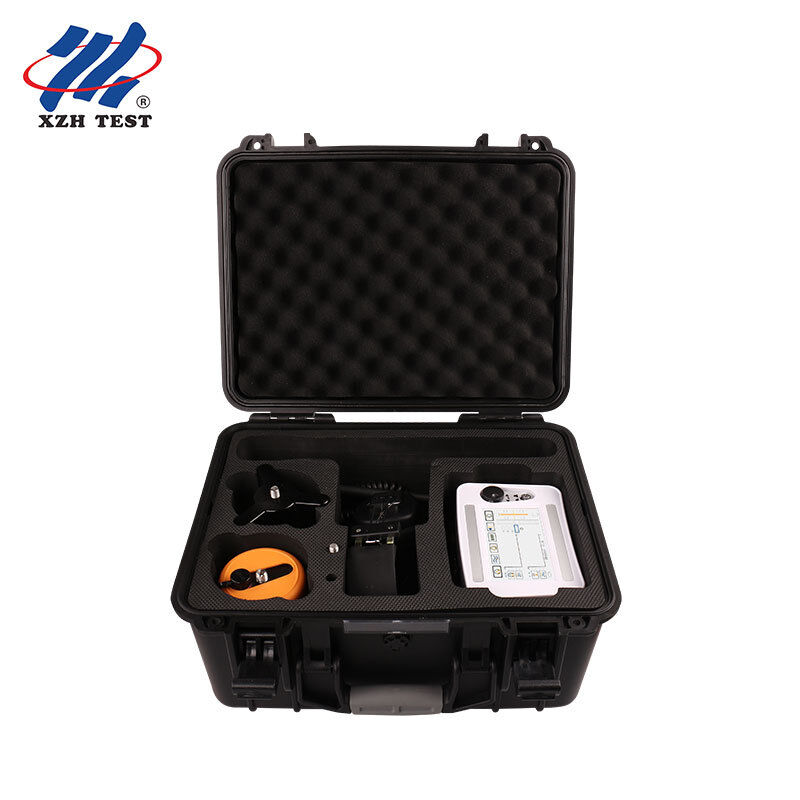

• Volledige veldkit:Inclusief pinpointerhost, sonde met drijfstang en statiefbasis, 7-aderige signaalkabel, ruisonderdrukkende monitoringheadset, snellader, multifunctionele sleutel en draagbare, schokbestendige opbergkoffer.

De XHDD503C maakt gebruik van de akoestisch-magnetische synchronisatiemethode - een aanzienlijke vooruitgang ten opzichte van traditionele akoestische lokalisatie. Wanneer een hoogspanningsimpulsgenerator ontlaadt op het breukpunt, worden er tegelijkertijd twee signalen gegenereerd: een akoestisch signaal (het "plop" -geluid dat door de grond reist) en een elektromagnetisch signaal (dat zich vrijwel onmiddellijk door de kabel voortbeweegt). De sonde van het instrument vangt beide signalen in realtime op. Omdat elektromagnetische voortplanting veel sneller is dan geluid, houdt het tijdsverschil tussen de twee signalen rechtstreeks verband met de afstand tot de fout. Door dit tijdsverschil voortdurend te monitoren en de sonde naar het minimum te verplaatsen, kan de operator de exacte foutlocatie bepalen.

Traditionele methoden zijn volledig afhankelijk van het oor van de operator om het korte ontladingsgeluid te onderscheiden van omgevingsgeluid; een vaardigheid die jarenlange ervaring vereist. De XHDD503C elimineert deze afhankelijkheid door visuele weergave van golfvormen, uitlezing van tijdsverschillen en begeleiding van padafwijkingen, waardoor het opsporen van fouten zelfs voor operators met beperkte praktijkervaring betrouwbaar is.

• XHDD503C Kabelfout Pinpointer-host
• Sonde met drijfstang en statiefbasis
• 7-aderige signaalkabel
• Ruisonderdrukkende monitoringheadset
• Snellader (AC 220V)
• Multifunctionele sleutel
• Draagbare, schokbestendige draagtas

12 maanden gratis garantie tegen productkwaliteitsproblemen vanaf de aankoopdatum. Levenslange onderhoud en technische ondersteuning. CE- en ISO-gecertificeerd. Neem contact met ons op voor technisch advies of aangepaste configuratievereisten.
