TDR-kabelfoutpre-locator 60 km met laagspanningspuls en hoogspanningsflashover-test XHGG501B

De XHGG501B Kabelstoring Pre-Locator is een uitgebreid TDR (Time Domain Reflectometer) gebaseerd diagnostisch instrument, ontworpen voor het meten van laagohmige kortsluitingen, open circuits, hoogohmige lekken en hoogohmige doorslagstoringen op stroomkabels, hoogfrequente coaxkabels, telefoonkabel, straatverlichtingskabels en begraven draden, over diverse doorsneden en mediatypes. Het combineert storingsafstandmeting, storingslokalisatie, voortplantingssnelheid testen, kabelpadtracering en detectie van begraafdiepte op één geïntegreerd platform.

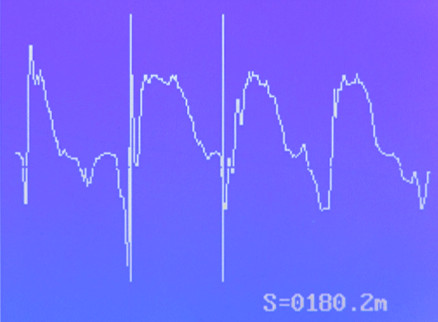

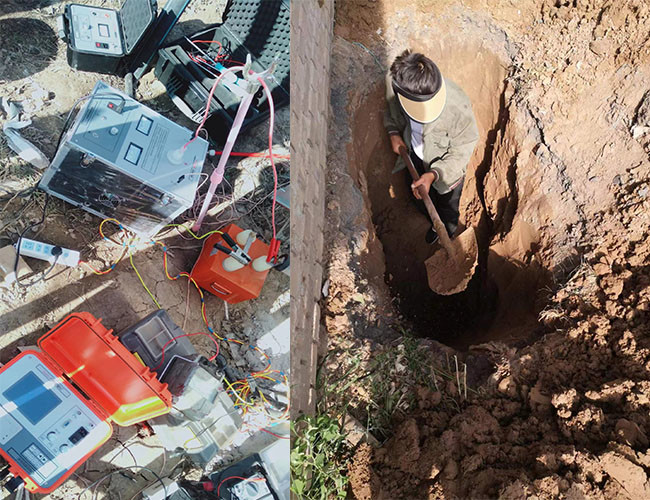

Uitgerust met een 5,7-inch industrieel LCD-scherm en een ingebouwde microprinter, legt de XHGG501B testgolfvormen en analyseverslagen ter plaatse vast en print deze uit, zonder dat een pc nodig is. De bemonsteringsfrequentie van 100 MHz en een minimale resolutie van 0,5 m zorgen voor nauwkeurige storingspre-lokalisatie, terwijl ondersteuning voor laagspanningspuls, hoogspanningsdoorslag en akoestisch-magnetische synchronisatiemethoden het aanpasbaar maakt aan vrijwel alle kabelstoringstypes die in veldoperaties worden aangetroffen.

• Meerdere Testmethoden: Laagspanningspuls methode, hoogspanningsdoorslag methode, akoestisch-magnetische synchronisatie, dalmethode, piekmethode en elektromagnetische inductie — die de volledige workflow voor kabelstoringdiagnose dekken.
• 60 km Maximale Testbereik: Detecteert storingen tot 60 km op stroom- en communicatiekabels met automatische continue bemonstering die nooit een ontladingsgolfvorm mist.
• 100 MHz Bemonstering, 0,5 m Resolutie: Hoge snelheid A/D-conversie legt transiënte storingsgolfvormen met hoge getrouwheid vast voor nauwkeurige afstandsverrekening.
• Ingebouwde Microprinter: Print testgolfvormen, analysedata en storingsverslagen rechtstreeks vanaf het instrument — geen externe computer nodig ter plaatse.
• 35 kV Impuls Hoogspanning Ondersteuning: Werkt met hoogspanningsimpulsgeneratoren die 0–35 kV leveren om hoogohmige storingen te doorbreken. Impulsvermogen tot 400W.
• Laagspanningspuls Uitgang: 100 Vpp puls amplitude met 0,1 µs en 2 µs selecteerbare pulsbreedtes voor TDR-reflectieanalyse op laagohmige en open circuit storingen.
• SCM Besturingsplatform: Drukknopbediening met ingebouwde 24V/7Ah DC-voeding die tot 6 uur continue veldoperatie biedt.
• RS232 Communicatie-interface: Data-uitvoer naar pc voor geavanceerde golfvormanalyse, rapportgeneratie en archivering.
• Storingsweerstandsmeting: Geïntegreerde weerstandswaarde testen om de ernst van de storing te karakteriseren voordat tot graafwerk wordt overgegaan.
• Inductieve Bemonstering: Geen aardingsdraad vereist ter plaatse — vereenvoudigt de installatie en verbetert de veiligheid in stedelijke of drukke werkomgevingen.
