Introductie
De tester voor fouten in de buitenmantel van kabels XHHG521A is ontworpen op basis van het MURRAY-brugprincipe en kan worden gebruikt om de doorbraakpunten van verschillende draden en kabels te lokaliseren en de defectpunten die geen doorbraak hebben maar lage isolatieweerstandswaarden hebben.

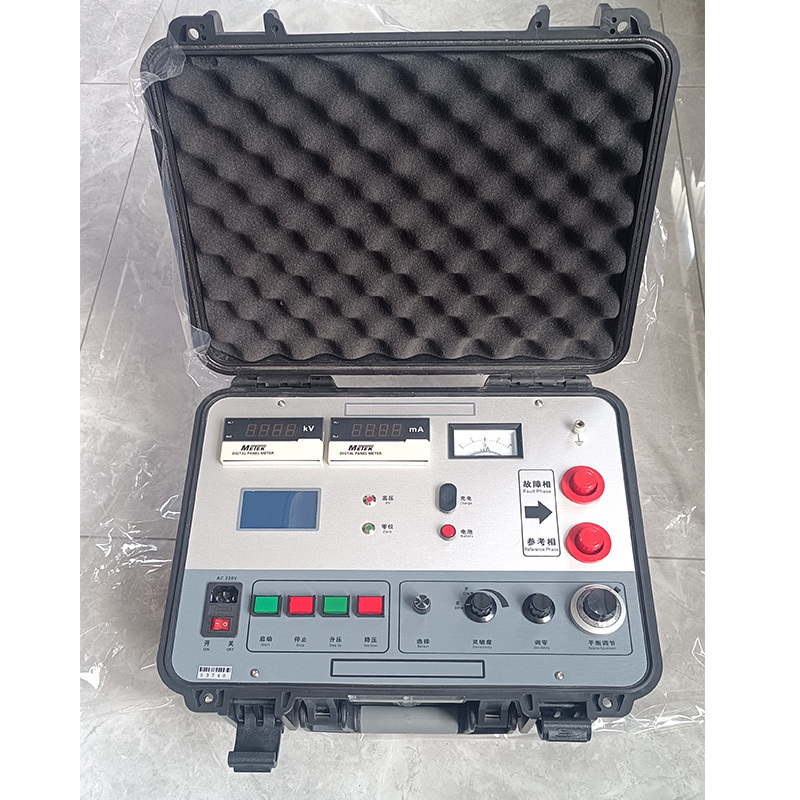

Om een hoogspanningsconstante stroombron te creëren, gebruikt de apparatuur zowel een elektrische spanningsregelaar als een R-type transformator. Knopbediening maakt het verhogen of verlagen van de spanning mogelijk. Met een onbelaste spanning van 7.500V en een kortsluitstroom van 100mA gebruikt het apparaat een hooggevoelige versterker en galvanometer voor balansindicatie. Het vormt een gebalanceerde brug samen met een proportionele potentiometer, en het hele systeem wordt op een hoog potentieel geplaatst. Een speciaal ontworpen tweeledige hoogspanningsrubberkabel dient als meetkabel. Door gebruik te maken van de vier-terminale weerstandsmeetmethode worden fouten veroorzaakt door leidingweerstand vermeden. Het hele paneel bevindt zich op een laag potentieel. Met één druk op de knop kunnen gebruikers de kabellengte invoeren en de foutafstand automatisch laten berekenen. De hoogspanningsbron en brug zijn ondergebracht in een draagbare beschermdoos. Als gevolg hiervan heeft het apparaat een hoge spanning, is het lichtgewicht, gemakkelijk te bedienen en veilig in gebruik.

Hoogspanningsbruggen zijn bijzonder geschikt voor
1. Het hoog-resistente doorbraakpunt van de kabel na het leggen, vooral het lineaire hoog-resistente doorbraakpunt dat moeilijk te verbranden is tot lage weerstand, zoals de lineaire hoog-resistente doorbraak van de tussenverbinding van de kabel.
2. Flashover-type doorbraakpunt. Na de doorbraak kan de constante stroombron de boog handhaven, een stabiele stroom vloeit door de brug en de brug heeft voldoende gevoeligheid.
3. Defecten die nog niet zijn doorgebroken maar een lage weerstand hebben, zoals isolatie defecten gevonden met een megohmmeter die een lage kabelweerstand hebben maar niet doorbreken onder de bedrijfsspanning.
