Introductie

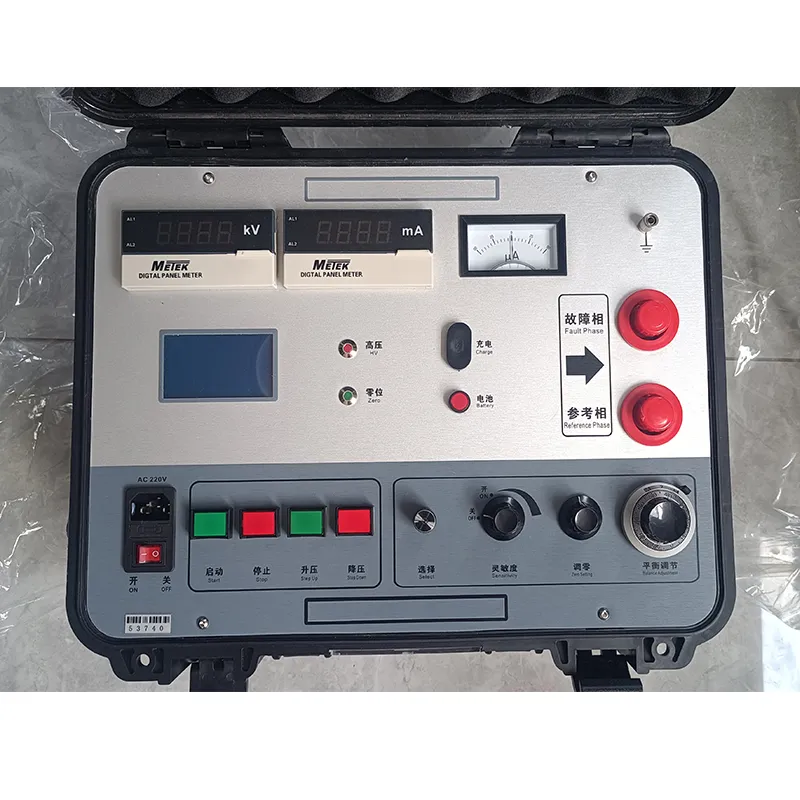

De tester voor fouten in de buitenmantel van kabels XHHG521A is ontworpen op basis van het MURRAY-brugprincipe en kan worden gebruikt om de doorbraakpunten van verschillende draden en kabels te lokaliseren en de defectpunten die geen doorbraak hebben maar lage isolatieweerstandswaarden hebben.

De apparatuur gebruikt een elektrische spanningsregelaar en een R-type transformator om een hoogspanningsconstante stroombron te vormen, en de knopbediening kan de spanning verhogen of verlagen. De onbelaste spanning is 7500V, de kortsluitstroom is 100mA, en een hooggevoelige versterker en galvanometer worden gebruikt om de balans aan te geven. Het vormt een gebalanceerde brug met een proportionele potentiometer, en het geheel wordt op een hoog potentieel geplaatst. De meetkabel is een speciaal ontworpen tweeledige hoogspanningsrubberkabel. De vier-terminale weerstandsmeetmethode wordt gebruikt om fouten veroorzaakt door leidingweerstand te vermijden. Het hele paneel staat op een laag potentieel. Eén-knops bediening, voer de kabellengte in en bereken automatisch de foutafstand. De hoogspanningsbron en brug zijn geïntegreerd in een draagbare beschermdoos. Daarom heeft het apparaat een hoge spanning, een laag gewicht, eenvoudige bediening en veilig gebruik.

Hoogspanningsbruggen zijn bijzonder geschikt voor
1. Het hoogohmige doorbraakpunt van de kabel na het leggen, met name het lineaire hoogohmige doorbraakpunt dat moeilijk tot lage weerstand te verbranden is, zoals de lineaire hoogohmige doorbraak van de tussenliggende kabelverbinding.
2. Flashover-type doorbraakpunt. Na de doorbraak kan de constante stroombron de boog handhaven, een stabiele stroom vloeit door de brug, en de brug heeft voldoende gevoeligheid.
3. Defecten die nog niet zijn doorgebroken, maar een lage weerstand hebben, zoals isolatie defecten gevonden met een megohmmeter die een lage kabelweerstand hebben, maar niet doorbreken onder de bedrijfsspanning.
