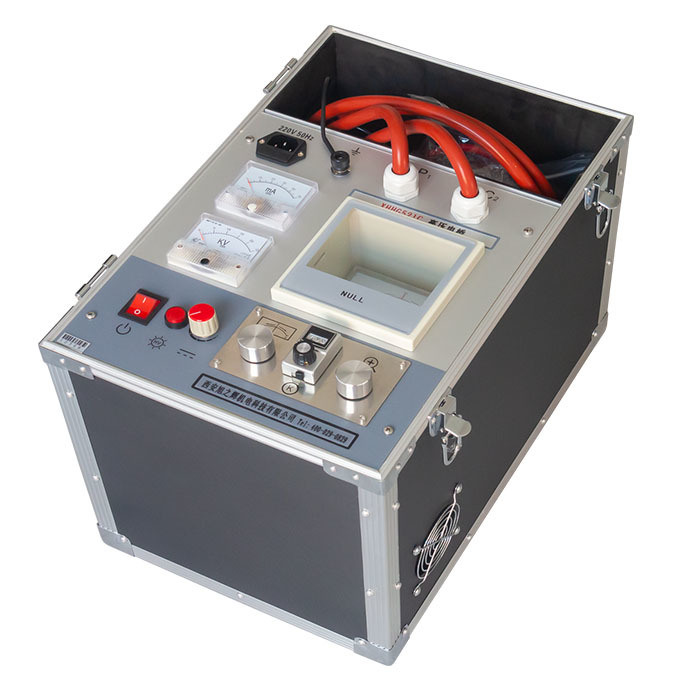

Gebaseerd op het MURRAY-brugprincipe, is de hoogspanningsbrug kabelstoringzoeker speciaal ontworpen om afbraakpunten in diverse gelegde draden en kabels te identificeren, evenals defectpunten met een lage isolatieweerstand, zelfs die die nog niet zijn doorgebroken. Het is ook toepasbaar in kabel fabrieken om kabeldefecten te lokaliseren. Het apparaat bevat een schakelende voeding om een hoogspannings constante stroombron te creëren, met een onbelaste spanning van 15KV en een kortsluitstroom van 50mA. Een hooggevoelige versterker en galvanometer worden gebruikt voor balansindicatie, terwijl een proportionele potentiometer de balansbrug vormt. De gehele assemblage werkt op een hoog potentieel, en de meetkabel is een speciaal ontworpen dubbeladerige hoogspannings rubberkabel die de vier-terminal weerstandsmeetmethode gebruikt om fouten door leidingweerstand te elimineren. De kabel is betrouwbaar geaard via zijn gevlochten afschermingslaag. Voor de veiligheid bevindt de bedieningsknop op het paneel zich op een laag potentieel, en de brug wordt bediend met een isolatiestang. De hoogspannings constante stroombron en brug zijn geïntegreerd in een draagbare aluminiumlegering behuizing, waardoor het apparaat lichtgewicht, eenvoudig te bedienen en veilig in gebruik is. Vergeleken met de golfreflectiemethode, heeft de brugbalansmethode geen blinde zone en is bijzonder geschikt voor het detecteren van afbraakpunten in korte kabels en nabij de kabeluiteinden, met eenvoudige bediening.

Kenmerken



De uitgangsspanning is instelbaar;
De schokfrequentie is instelbaar;
Met overstroombeveiliging;
Er is geen blinde vlek in het testbereik;
Signaalfrequentie aanpassing;
Nul beveiliging.
 Hoogspanningsbruggen zijn bijzonder geschikt voor
1. Het hoog-resistente afbraakpunt van de kabel na het leggen, vooral het lineaire hoog-resistente afbraakpunt dat moeilijk laag-resistent te branden is, zoals de lineaire hoog-resistente afbraak van de tussenverbinding van de kabel.
2. Flashover type afbraakpunt. Na de afbraak kan de constante stroombron de boog handhaven, een stabiele stroom vloeit door de brug, en de brug heeft voldoende gevoeligheid.
3. De defectpunten die nog niet zijn doorgebroken maar een lage weerstand hebben, zoals de isolatie defectpunten met een lage weerstandswaarde van de kabel maar die niet doorbreken onder de bedrijfsspanning worden gevonden met behulp van een megohmmeter.
Vanwege de bovenstaande kenmerken zijn hoogspannings hoogspanningsbruggen bijzonder geschikt voor de volgende gebruikers:
Teams die zich bezighouden met professionele positionering: zoals kabelreparatie en proefklassen voor grote en middelgrote energiecentrales en grote elektriciteitsbedrijven. De meeste kabelafbraakpunten kunnen snel worden gevonden met een hoogspanningsbrug om de geschatte afbraaklocatie te vinden. Het kan worden gebruikt in combinatie met de golfreflectiemethode en de vaste puntmeter om van elkaars sterke punten te leren en de positionering sneller en betrouwbaarder te maken.
1. Kleine gebruikers: zoals kleine energiecentrales en middelgrote elektriciteitsbedrijven. Er zijn niet veel kabels, de algemene richting is duidelijk, het instrument is niet gelokaliseerd, de prijs is hoog, en de kwaliteit en ervaring van de gebruiker vereisen hoge eisen, dus het is niet de beste keuze. Het is een betere manier om dit apparaat te kiezen, dat eenvoudig te bedienen is en aan dagelijkse behoeften kan voldoen.
2. Kabelproductiefabriek: In de fabriek kan het worden gebruikt om het afbraakpunt van verschillende kabels te lokaliseren, en een digitale capaciteitsmeter kan worden geselecteerd om het ontkoppelingspunt te vinden. Het apparaat is licht van gewicht en gemakkelijk mee te nemen naar het veld voor positioneringsdiensten voor kabelgebruikers.







Productparameters

Onbelaste spanning	≤15KV
Kortsluitstroom	≤100mA
Positioneringsnauwkeurigheid	±(0.1%·L±1)M
Gewicht	16 kg
Voeding	AC 220 en 9V batterij
