V: Welk principe gebruikt de hoogspanningsbrug kabelstoringzoeker?

A: De hoogspanningsbrug kabelstoringzoeker maakt gebruik van het MURRAY-brugprincipe om nauwkeurig doorslagpunten en defectpunten met lage isolatieweerstand in draden en kabels na installatie te lokaliseren, en is ook effectief voor het identificeren van defectpunten in kabelproductiefaciliteiten.

V: In welke toepassingen is het bijzonder effectief?

A: Het is speciaal ontworpen om doorslagpunten in diverse gelegde draden en kabels te identificeren, evenals defectpunten met een lage isolatieweerstand, zelfs die welke nog niet zijn doorgeslagen. Het is ook toepasbaar in kabelfabrieken om kabeldefecten te lokaliseren.

V: Kunt u de componenten van de apparatuur nader toelichten?

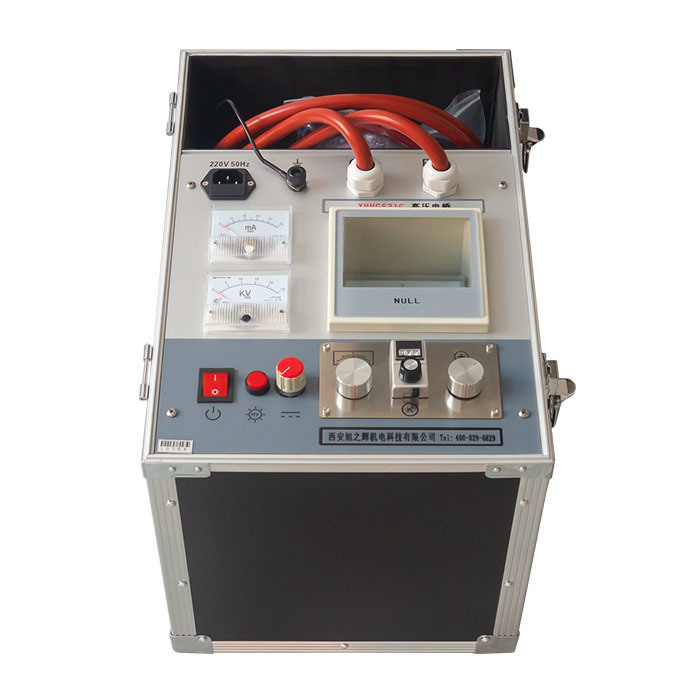

A: De apparatuur maakt gebruik van een schakelende voeding om een hoogspannings constante stroombron te genereren, gekenmerkt door een nullastspanning van 15KV en een kortsluitstroom van 50mA. Een hooggevoelige versterker en galvanometer zorgen voor een nauwkeurige balansindicatie, terwijl een proportionele potentiometer de balansbrug vormt. Het gehele systeem wordt op een hoog potentieel geplaatst, met een speciaal ontworpen dubbelkernige hoogspannings rubberen meetkabel die de vier-terminale weerstandsmeetmethode gebruikt om fouten veroorzaakt door leidingweerstand te verminderen. De gevlochten afschermingslaag van de kabel zorgt voor een betrouwbare aarding. Voor operationele veiligheid bevindt de bedieningsknop van het bedieningspaneel zich op een laag potentieel, en de brug wordt bediend met een isolatiestang. De hoogspannings constante stroombron en de brug zijn ondergebracht in een draagbare aluminiumlegering koffer.

V: Wat zijn de belangrijkste voordelen van de brugbalansmethode ten opzichte van andere methoden?

A: In vergelijking met de golfreflectiemethode heeft de brugbalansmethode geen blinde vlekken en is deze bijzonder voordelig voor het lokaliseren van doorslagpunten in korte kabels en nabij kabeluiteinden, met het bijkomende voordeel van eenvoudige bediening.

Kenmerken



De uitgangsspanning is instelbaar;
De schokfrequentie is instelbaar;
Met overstroombeveiliging;
Er is geen blinde vlek in het testbereik;
Signaalfrequentie aanpassing;
Nulbeveiliging.
 Hoogspanningsbruggen zijn bijzonder geschikt voor
1. Het hoogohmige doorslagpunt van de kabel na installatie, met name het lineaire hoogohmige doorslagpunt dat moeilijk laagohmig te branden is, zoals de lineaire hoogohmige doorslag van de tussenverbinding van de kabel.
2. Flashover-type doorslagpunt. Na de doorslag kan de constante stroombron de boog handhaven, een stabiele stroom vloeit door de brug en de brug heeft voldoende gevoeligheid.
3. De defectpunten die nog niet zijn doorgeslagen maar een lage weerstand hebben, zoals de isolatiedefectpunten met een lage weerstandswaarde van de kabel maar die niet doorslaan onder de bedrijfsspanning, worden gevonden met behulp van een megohmmeter.
Vanwege de bovenstaande kenmerken zijn hoogspannings hoogspanningsbruggen bijzonder geschikt voor de volgende gebruikers:
Teams die zich bezighouden met professionele positionering: zoals kabelreparatie- en proefklassen voor grote en middelgrote energiecentrales en grote elektriciteitsbedrijven. De meeste kabeldoorslagpunten kunnen snel worden gevonden met een hoogspanningsbrug om de ongeveer doorslaglocatie te vinden. Het kan in combinatie met de golfreflectiemethode en de vaste puntmeter worden gebruikt om te leren van elkaars sterke punten en de positionering sneller en betrouwbaarder te maken.
1. Kleine gebruikers: zoals kleine energiecentrales en middelgrote elektriciteitsbedrijven. Er zijn niet veel kabels, de algemene richting is duidelijk, het instrument is niet gelokaliseerd, de prijs is hoog en de kwaliteit en ervaring van de gebruiker vereisen een hoge standaard, dus het is niet de beste keuze. Het is een betere manier om dit apparaat te kiezen, dat eenvoudig te bedienen is en aan dagelijkse behoeften kan voldoen.
2. Kabelproductiefabriek: In de fabriek kan het worden gebruikt om het doorslagpunt van verschillende kabels te lokaliseren, en een digitale capaciteitsmeter kan worden geselecteerd om het ontkoppelingspunt te vinden. Het apparaat is licht van gewicht en gemakkelijk mee te nemen naar het veld voor positioneringsdiensten voor kabelgebruikers.







Productparameters

Nullastspanning	≤15KV
Kortsluitstroom	≤100mA
Positioneringsnauwkeurigheid	±(0.1%·L±1)M
Gewicht	16 kg
Voeding	AC 220 en 9V batterij
