Productomschrijving
De tester voor fouten in de buitenmantel van kabels is bijzonder geschikt voor
1. Het breekpunt met hoge weerstand van de kabel na het leggen, met name het breekpunt met lineaire hoge weerstand en lage weerstand, zoals het lineaire breekpunt met hoge weerstand van de middenverbinding van de kabel.
2. Flashover-type breekpunt. Na doorslag kan de constante stroombron de boog handhaven, en er loopt een stabiele stroom door de brug, de brug heeft voldoende gevoeligheid.
3. Defecten die nog niet zijn doorgeslagen maar een lage weerstand hebben, zoals isolatiedefecten met een lage kabelweerstand, maar die niet doorslaan onder de bedrijfsspanning.
Kenmerken
De tester voor fouten in de buitenmantel van kabels is ontworpen op basis van het principe van de MURRAY-brug. Het kan worden gebruikt om de breekpunten van verschillende draden en kabels en de defectpunten zonder doorslag maar met lage isolatieweerstand te lokaliseren.
De apparatuur gebruikt een elektrische spanningsregelaar en een R-type transformator om een hoogspanningsconstante stroombron te vormen, en de knopbediening verhoogt en verlaagt de spanning. De spanning zonder belasting is 5000V, de kortsluitstroom is 100mA, en de hooggevoelige versterker en galvanometer worden gebruikt om de balans aan te geven. Het vormt een balansbrug met een proportionele potentiometer, en het geheel wordt op een hoog potentieel geplaatst.
De meetkabel is een speciaal ontworpen dubbeladerige hoogspanningsrubberkabel. De vier-draads weerstandsmeetmethode vermijdt de fout die wordt geïntroduceerd door de leidingweerstand.
De bedieningsknop op het paneel bedient de interne hoogspanning via de isolatiestang. Het gehele paneel bevindt zich op een laag potentieel.
De apparatuur is ook uitgerust met een 12806-scherm, één-knops bediening, de invoer kabellengte kan automatisch worden berekend, en de afstand tot de fout.

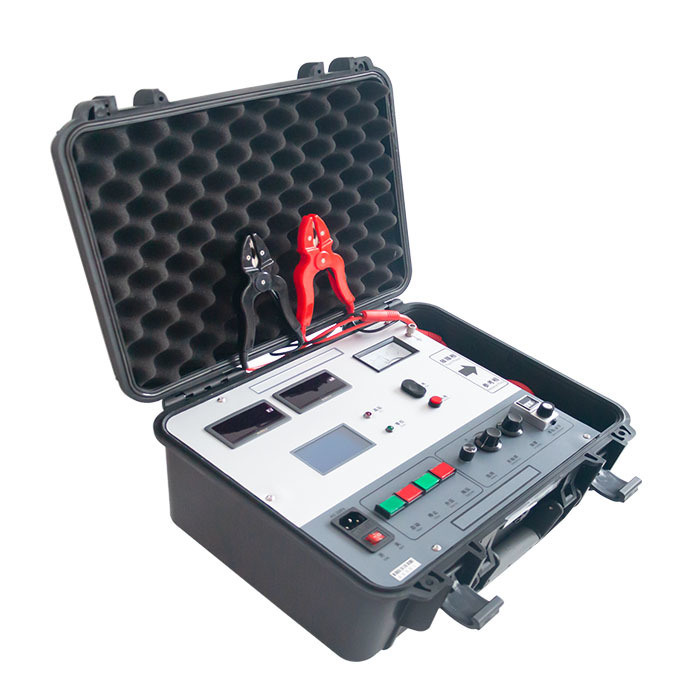

De hoogspanningsbron en de elektrische brug zijn geïntegreerd in een draagbare beschermhoes. Daarom heeft de apparatuur een hoge spanning, een laag gewicht, een gemakkelijke bediening en een veilig gebruik.
Vergeleken met de golfreflectiemethode, heeft de brugbalansmethode geen blinde vlekken, en is bijzonder geschikt voor het beoordelen van korte kabels en het breekpunt nabij het uiteinde.
Productparameters
1. Spanning zonder belasting: ≤4000V
2. Kortsluitstroom: ≤100mA
3. Positioneringsproportionele nauwkeurigheid: ±(0,1%•L±1) m
4. Gewicht: 5,5 kg
5. Voeding: AC 220 en 9V batterijen, Werkvoeding: AC 220V+/-10% 50Hz
