De XHGG502 tdr ondergrondse kabelfoutlocator gebruikt een 12,1 inch touch-all-in-one computer van industriële kwaliteit en een eenvoudige bedieningssoftware-interface om de interactie tussen mens en computer te testen.Het gebruik van industriële geïntegreerde schakelingen, ingebouwde lithium-ionbatterij met een grote capaciteit, stabiel en betrouwbaar en gemakkelijk te gebruiken.
Deze kabelfoutmeter is een speciaal instrument voor het meten en analyseren van de status van de stroomkabel en de foutsafstand.Deze kabel fout tester neemt de combinatie van moderne elektronische technologie en computertechnologie om signaal filtering te realiseren, verwerving, gegevensverwerking, grafische weergave, grafische analyse, om de snelheidsmeting van de kabel, de test van de kabellengte, de test van de afstand van de kabel te voltooien.
Deze kabelfoutlocator is geschikt voor fouten met lage weerstand, kortsluiting, open circuit en ontkoppeling van stroomkabels, hoge frequentie coaxiale kabels, straatverlichtingskabels,en begraven draden van verschillende materialen met verschillende secties en verschillende media, evenals lekken met hoge weerstand en flitsen met hoge weerstand. netwerkfalen.
| Naam van het product |
Ondergrondse kabelfoutvoorlocatie (TDR) |
| Model |
XHGG502 |
| MOQ |
1 Eenheid |
| Hoofdfunctie |
Voor grof afstandsmeting van ondergrondse kabelfouten |
| Uitzameling van gegevens |
60 MHz, 120 MHz, 240 MHz, 400 MHz |
| Testafstand |
> 60 km |
| De testkabellengte is ingesteld |
< 1 km (korte afstand);< 3 km (middeleeuwse afstand);> 3 km ((lange afstand) |
| Impulsaamplitude |
400 Vpp |
| Breedte van de puls |
0.1uS en 2uS |
| Leesresolutie |
0.1m |
| nauwkeurigheid van de test van het systeem |
Minder dan 0,5 m |
| Impulskoppeling weerstaan spanning |
38 kVDC |
| Arbeidsomstandigheden |
Temperatuur -25°C tot +55°C, relatieve luchtvochtigheid 85%, atmosferische druk 750±30 mmHg. |
| Metode van meting |
Metode voor laagspanningsimpulsen, flashovermethode voor hoogspanningen, methode voor meervoudige pulsen |
Precieze en snelle opsporing van de belangrijkste isolatiefout van stroomkabels met spanningsniveaus van 35KV en lager; kalibratie van de kabellengte; grofweg testen van de kabelfout afstand
Voorlopige locatie van kabelfouten met de reflectiemeter XHGG502 op basis van de
met de laagspanningsimpulsreflectiemethode (TDR),
flashover van hoge spanningmethode (d.w.z. ICE, DECAY),
Boogreflectiemethode (ARC)enkelgeschoten en ARC-meerdere schoten)
| Voorspeler voor de locatie van kabelfouten |

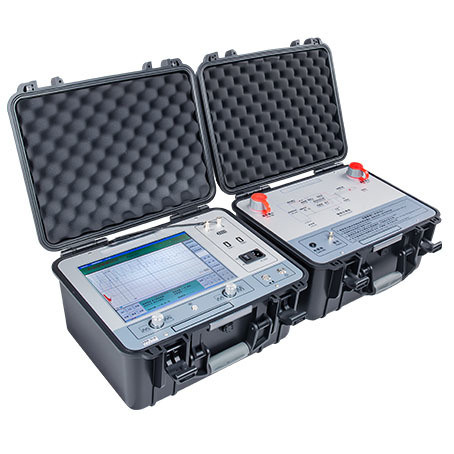

XHGG502: voor kabelfoutsafstandstest, een gastheer en een koppeling |
U bent van harte welkom om contact met ons op te nemen voor meer informatie en service.
Voorplaatsing van kabelfouten: met de reflectometer XHGG502 op basis van de laagspanningsimpulsreflectiemethode (TDR) en de hoogspanningsverval-flashover-methode (DECAY), Metode voor boogreflectie ((een-/meerdere schiet).
Er zijn drie testmodus van XHGG502, lage spanning puls, hoge spanning flashover, ARC multi-shot.
De onderstaande afbeelding toont de kabelfoutafstand, gemeten met behulp van de ARC-testmodus voor meerdere schoten van XHGG502.
De onderstaande afbeelding toont de afstand van de kabel naar de storing, gemeten met behulp van de hoogspannings flashover-testmodus van XHGG502.
De onderstaande afbeelding toont de kabellengte of kabel open circuit fout afstand gemeten met behulp van de lage spanning puls testmodus van XHGG502.het is niet nodig om de hoogspanningspulsgenerator aan te sluitenAndere testmethoden moeten worden gebruikt in combinatie met een hoogspanningspulsgenerator.
