De XHGG502 tdr ondergrondse kabelstoring locator gebruikt een industriële 12,1-inch alles-in-één touchscreen computer en een eenvoudige software-interface om mens-computer interactietests te realiseren. Gebruikt industriële geïntegreerde circuits en componenten, ingebouwde lithium-ion batterij met grote capaciteit, stabiel en betrouwbaar, en eenvoudig te gebruiken.
Deze kabelstoring tester is een speciaal instrument voor het meten en analyseren van de status en storingsafstand van stroomkabels. Deze kabelstoring tester maakt gebruik van de combinatie van moderne elektronische technologie en computertechnologie om signaalfiltering, acquisitie, gegevensverwerking, grafische weergave en grafische analyse te realiseren, om kabelsnelheidsmeting, kabellengtetest en kabelstoringsafstandstest te voltooien.
Deze kabelstoring locator is geschikt voor laagohmige, kortsluiting, onderbreking en verbrekingsstoringen van stroomkabels, hoogfrequente coaxkabels, straatverlichtingskabels en begraven draden van verschillende doorsneden en verschillende media, evenals hoogohmige lek- en hoogohmige flitsnetwerkstoringen.

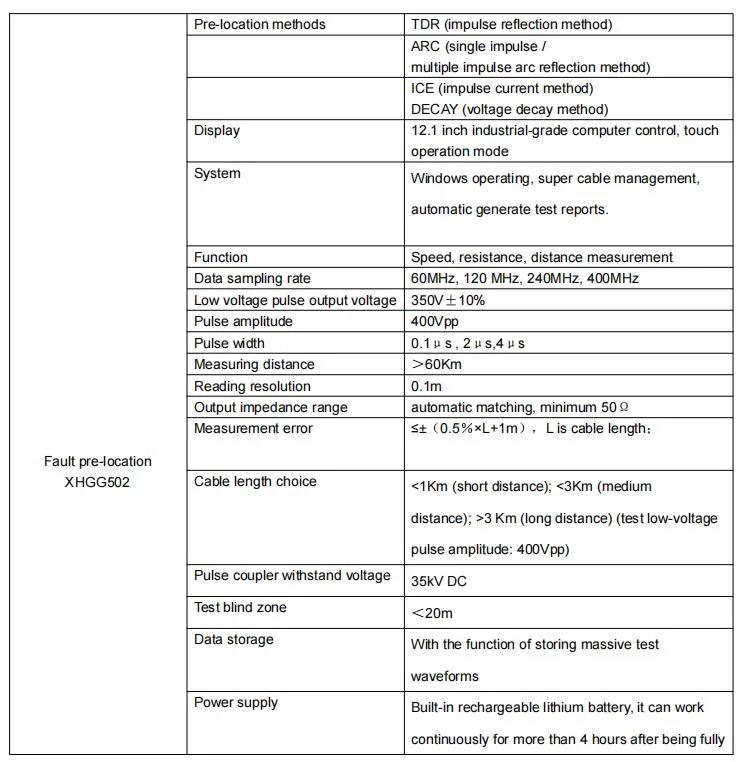

| Productnaam |
Ondergrondse kabelstoring pre-locator (TDR) |
| Model |
XHGG502 |
| MOQ |
1 Eenheid |
| Hoofdfunctie |
Voor ruwe afstandsmeting van ondergrondse kabelstoringen |
| Gegevensbemonsteringsfrequentie |
60MHz, 120 MHz, 240MHz, 400MHz |
| Testafstand |
>60Km |
| De testkabellengte is ingesteld |
<1Km (short distance);<3Km (medium distance);>3Km (lange afstand) |
| Pulsamplitude |
400Vpp |
| Pulsbreedte |
0.1uS en 2uS |
| Leesresolutie |
0.1m |
| Systeemtestnauwkeurigheid |
Minder dan 0.5m |
| Pulskoppelaar weerstaan spanning |
38kVDC |
| Werkomstandigheden |
temperatuur -25ºC~+55ºC, relatieve vochtigheid 85%, atmosferische druk 750±30mmHg. |
| Meetmethode |
Laagspanningspuls methode, hoogspanningsdoorslag methode, meerdere puls methode |
Accuraat en snel detecteren van de hoofdisolatiefout van stroomkabels met spanningsniveaus van 35KV en lager; kalibreren van de kabellengte; ruw testen van de kabelstoringsafstand
Pre-locating kabelstoringen met de reflectometer XHGG502 gebaseerd op de
laagspanningspuls reflectiemethode (TDR),
hoogspanningsdoorslag methode (d.w.z. ICE, DECAY),
boogreflectie puls reflectiemethode (ARC single shot en ARC multi-shot)

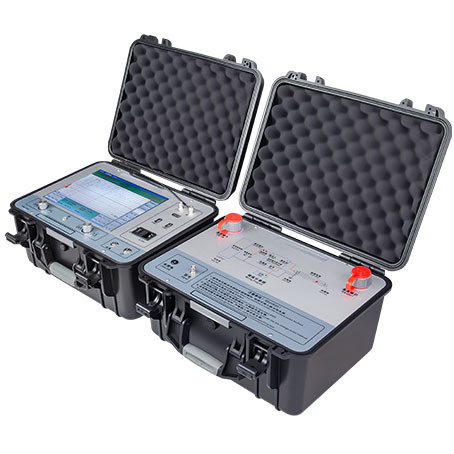

| Kabelstoring pre-locator |
XHGG502: voor kabelstoringsafstandstest, inclusief een host en een koppelaar |
Welkom om contact met ons op te nemen voor meer informatie en service.
Kabelstoring pre-locatie: met de reflectometer XHGG502 gebaseerd op de laagspanningsimpuls reflectiemethode (TDR), en hoogspanningsverval (doorslag) methode (DECAY), boogreflectiemethode (single-shot/ multi-shot).
Er zijn drie testmodi van XHGG502: laagspanningspuls, hoogspanningsdoorslag, ARC multi-shot.
Onderstaande afbeelding toont de gemeten kabelstoringsafstand met behulp van de ARC multi-shot testmodus van XHGG502.
--------------------------------------------------------------------------------------------------------------------------------------------------------

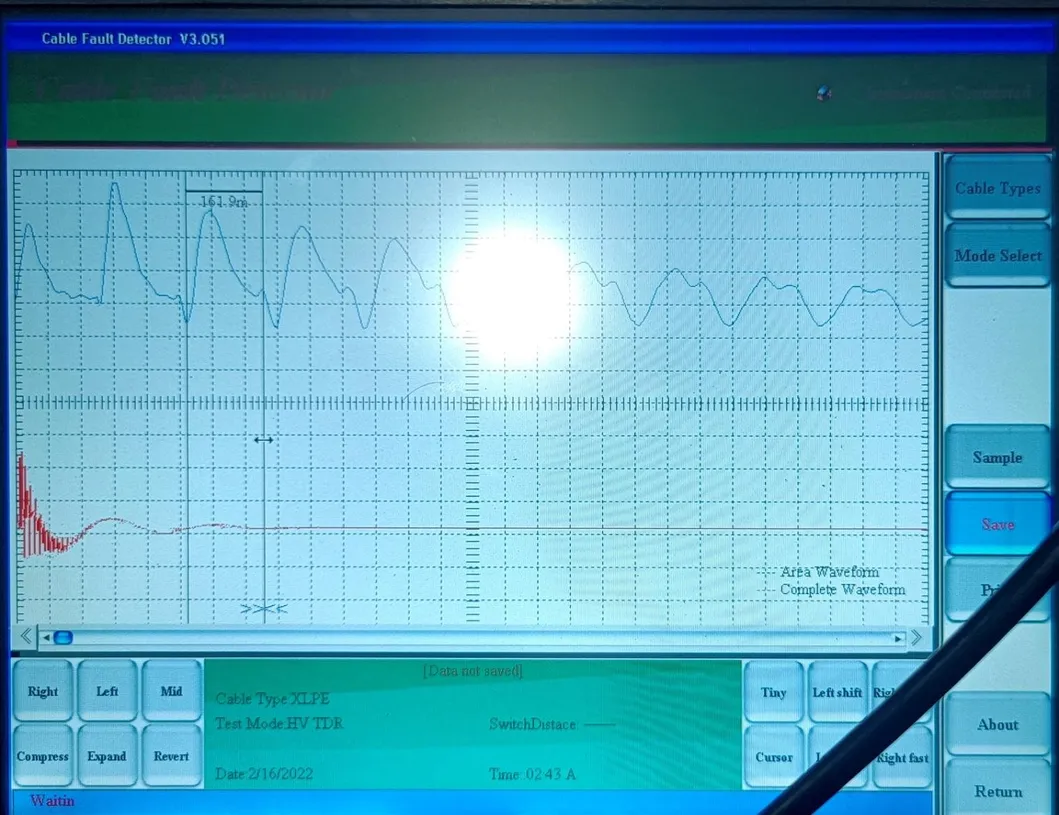

Onderstaande afbeelding toont de gemeten kabelstoringsafstand met behulp van de hoogspanningsdoorslag testmodus van XHGG502
--------------------------------------------------------------------------------------------------------------------------------------------------------
Onderstaande afbeelding toont de kabellengte of de afstand van een open circuit kabelstoring gemeten met de laagspanningspuls testmodus van XHGG502. Bij gebruik van de laagspanningspuls methode is het niet nodig om de hoogspanningspulsgenerator aan te sluiten. Andere testmethoden moeten worden gebruikt in combinatie met een hoogspanningspulsgenerator.
