Draagbare 10-inch TDR-kabelfoutzoeker | 16 km 100 MHz IP54 | XHGG501D

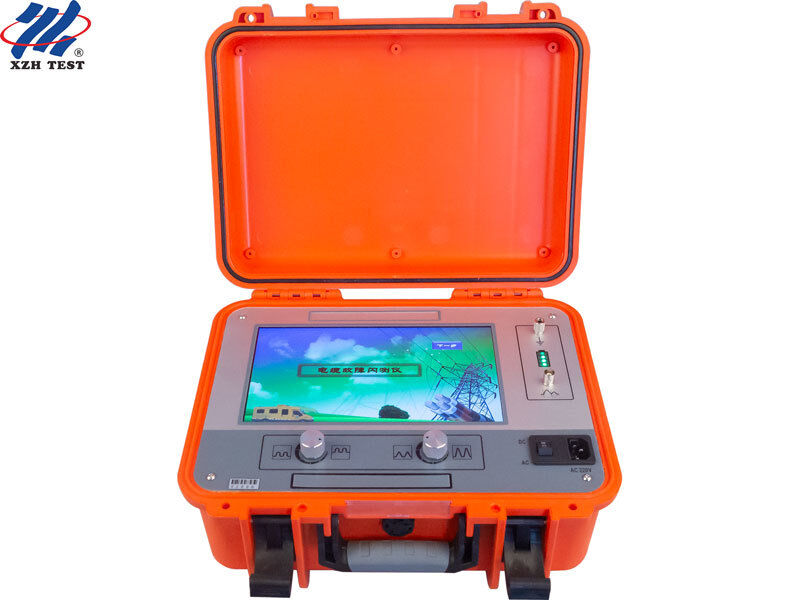

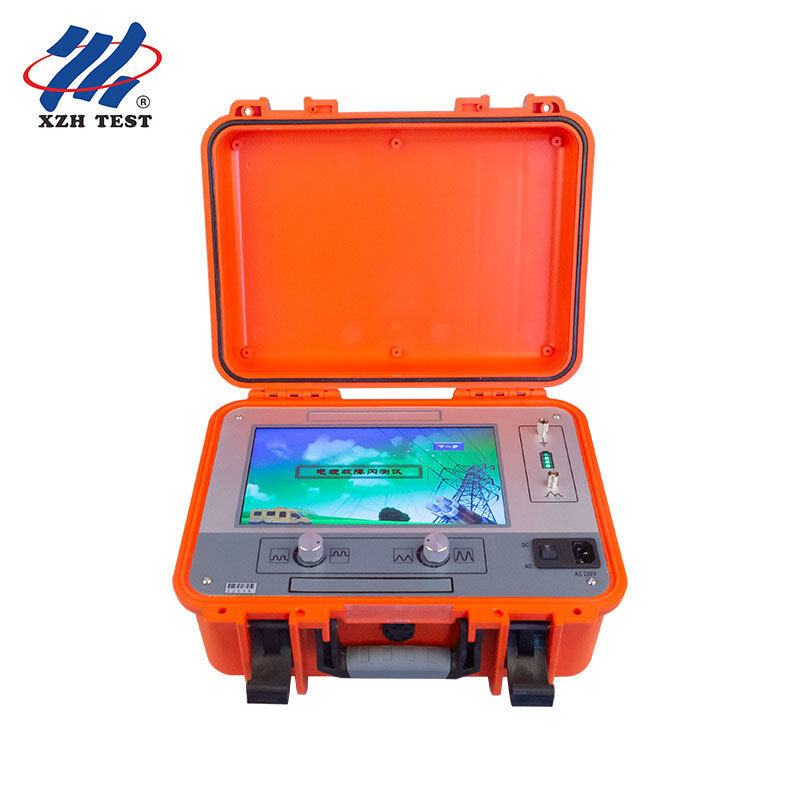

De XHGG501D is een draagbare, op TDR gebaseerde kabelfout-pre-locator, ontworpen voor snelle diagnostiek op locatie. Met een 10-inch LCD-aanraakscherm, 100 MHz real-time sampling en gecentraliseerde MCU-besturing met één chip, elimineert het de complexiteit die gepaard gaat met instrumenten van laboratoriumkwaliteit. Operators sluiten de meetsnoeren aan, selecteren de vooraf ingestelde bereikwaarde en drukken op start. Het instrument neemt automatisch de golfvorm op, bemonstert deze en verwerkt deze om de foutafstand te bepalen. De XHGG501D ondersteunt zowel laagspanningspuls- als flashover-bemonsteringsmethoden en dekt fouten met lage weerstand, open circuits, kortsluitingen, lekkage-fouten met hoge weerstand en flashover-fouten met hoge weerstand in stroomkabels, besturingskabels, communicatiekabels en straatverlichtingsbedrading. Ingebouwd in een IP54-beschermend chassis en aangedreven door een in het veld verwisselbare lithiumbatterij, is dit het instrument bij uitstek voor onderhoudsploegen van nutsbedrijven, elektriciens en buitendienstmonteurs die betrouwbare resultaten nodig hebben zonder de leercurve.

De meeste kabelfoutzoekers gaan uit van een gecontroleerde omgeving: stabiele stroomvoorziening, een werkbank en een getrainde operator die tijd heeft om te configureren. De XHGG501D gaat uit van het tegenovergestelde: een met regen doordrenkte loopgraaf om 17.30 uur, vervagend daglicht en een bemanning die wacht op goedkeuring. Zo ziet een typische implementatie eruit:

Geen laptop. Geen externe software. Geen specialistische opleiding. Het instrument doet het zware werk: de machinist leest de afstand en stuurt de graafploeg aan.

Veel "draagbare" kabelfouttesters worden geleverd met een resistief scherm van 4,3 inch of 5 inch waarvoor een stylus nodig is en wordt aangenomen dat er binnenverlichting is. De XHGG501D maakt gebruik van een volledig 10-inch TFT LCD-scherm – dezelfde schermklasse als op tabletcomputers – met aanraakbediening die werkt met gehandschoende handen. Dit gaat niet alleen over esthetiek:

• Zichtbaarheid over de volledige golfvorm:Op een 5-inch scherm wordt een langeafstandsgolfvorm gecomprimeerd tot het punt waarop de foutreflectiepiek een paar pixels breed is. Op het 10-inch display met 100 MHz bemonsteringsgegevens kunnen operators het foutbuigpunt visueel identificeren zonder uitsluitend op het automatische analyse-algoritme te vertrouwen. Wanneer het algoritme een grenslijnreflectie signaleert – gebruikelijk bij verouderde kabels met meerdere verbindingen – kan de operator de geautomatiseerde meting visueel bevestigen of onderdrukken.
• Dual-mode-bediening:Touchscreen voor snelle navigatie door menu's en presets; fysiek gecodeerde knoppen voor nauwkeurige cursorpositionering bij het meten van de foutgolfvorm. Twee operators kunnen tegelijkertijd werken – één die navigeert en één die meet – aan complexe traces met meerdere fouten.
• In zonlicht leesbaar met antireflectie:Industrieel LCD-scherm met LED-achtergrondverlichting behoudt de zichtbaarheid bij een helderheid van 280 nit. Bedienbaar in direct zonlicht op buitenstations en kasten langs de weg zonder schaduwafdekking.

De XHGG501D bemonstert op een echte 100MHz – 100 miljoen datapunten per seconde – zonder software-interpolatie. Dit is van belang op korte afstand: bij het testen van een kabel van 300 m met een smalle puls van 0,1 μs bereikt het instrument een minimale resolutie van 0,5 m, voldoende om een ​​fout in een kabelverbinding te onderscheiden van een fout in de verbinding zelf. Het automatische bereiksysteem past de versterking en bemonsteringsdiepte voortdurend aan, waarbij de reflectiepuls wordt vastgelegd, ongeacht of deze aankomt op 0,2 μs (near-end-fout) of 80 μs (far-end-fout). Gecombineerd met een blinde zone van ≤20 m – een van de beste in zijn klasse – detecteert de XHGG501D op betrouwbare wijze fouten vanaf de uitgangsterminals naar buiten.
