Hoogwaardige kabelstoring pinpointer voor snelle identificatie van storingspunten
Productspecificaties
| Modelnr. |
XHDD503E |
| Gebruik |
Netwerkkabeltester, Audiokabeltester, Coaxkabeltester, Digitale kabeltester |
| Stroom |
Elektriciteit |
| Kleur |
Zwart |
| Filter |
200Hz-1600Hz Optioneel |
| Uitgangsversterking |
16 Niveaus (0~112dB) |
| Akoestisch-magnetische positioneringsnauwkeurigheid |
Minder dan 0,2 m |
| Stapspanningspositioneringsnauwkeurigheid |
Minder dan 0,5 m |
| Padidentificatienauwkeurigheid |
Minder dan 0,5 m |
| Transportpakket |
Houten kist |
| Handelsmerk |
XZH TEST |
| Herkomst |
China |
| HS-code |
9031809090 |
| Leveringscapaciteit |
2000 STUKS/Jaar |
| Garantie |
12 maanden |
Productoverzicht
De kabelstoringszoeker gebruikt de principes van trillingsopname en elektromagnetische inductie om de specifieke locatie van kabelstoringspunten te bepalen. Een hoogspanningspulsgenerator veroorzaakt doorslagontlading op het storingspunt, en de resulterende trillingsgolven, geluidsgolven en elektromagnetische golven worden gedetecteerd door de speciale sonde van het instrument voor precieze storingslocatie.
Belangrijkste kenmerken
- 5-inch touch-lcd met hoge helderheid zorgt voor zichtbaarheid in zonlicht
- 4 testmodi: standaard, verbeterd, ruisonderdrukking en aangepast
- 4 positioneringsfuncties: akoestisch-magnetische synchronisatie, puur akoestisch, puur magnetisch en stapspanning
- Achtergrondruisonderdrukkingstechnologie met meerdere filteropties
- Uitgerust met BNR- en mute-functies
- Paddeviatie-indicatiemogelijkheid
- Meerlaagse fysieke isolatiesignaal sensoren met IP65 waterdichtheid
- Ingebouwde lithiumbatterij met grote capaciteit met lange stand-bytijd en snelle oplader
- Compact, lichtgewicht ontwerp met eenvoudige mens-machine-interface
Technische specificaties
Filterparameters: All-pass: 100Hz~1600Hz, Low pass: 100Hz~300Hz, Qualcomm: 160Hz~1600Hz, Bandpass: 200Hz~600Hz
Kanaalversterking: 8 niveaus instelbaar
Magnetische kanaalversterking: 8 niveaus instelbaar
Stapspanningsversterking: 8 niveaus instelbaar
Uitgangsversterking: 16 niveaus (0~112db)
Uitgangsimpedantie: 350Ω
Akoestisch-magnetische positioneringsnauwkeurigheid: ≤0,1 m
Stapspanningspositioneringsnauwkeurigheid: ≤0,5 m
Padidentificatienauwkeurigheid: ≤0,5 m
Weergavebesturingsmethode: 5-inch touchscreen met hoge helderheid
Voeding: 4*18650 standaard lithiumbatterijen
Stand-bytijd: Meer dan 8 uur
Afmetingen: 428L×350B×230H (mm)
Gewicht: 7 kg
Bedrijfsomstandigheden: -25~65ºC; Relatieve vochtigheid ≤90%
Werkingsprincipe
1. Akoestisch-magnetische synchronisatiemethode: Combineert traditionele akoestische meting met elektromagnetische signaaldetectie voor precieze storingslocatie door tijdsverschillen tussen signalen te meten.
2. Pure geluidsmethode: Gebruikt hoogspanningsimpulsen om ontladingsgeluiden te creëren op storingspunten, gedetecteerd door gevoelige akoestische sensoren voor nauwkeurige locatie.
3. Pure magnetische methode: Detecteert pulssignalen via inductiespoelen om kabelpaden en storingslocaties te bepalen.
4. A-frame methode: Gebruikt potentiaalverschilmetingen om aardfouten in begraven kabels te lokaliseren door veranderingen in elektrische veldkenmerken te detecteren.

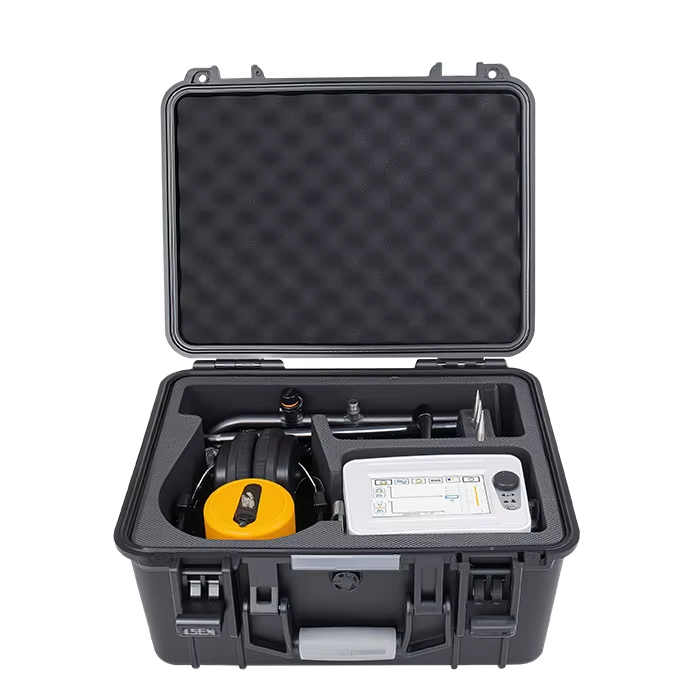

Instrumentcomponenten
- Hoofdeenheid kabelstoringszoeker
- Sonde met verbindingsstang
- Hoofdtelefoon voor signaalfeedback
- 7-aderige signaalkabel
- Oplader
- A-frame voor stapspanningstests
- A-frame verbindingskabel
- Aardpenaccessoire
Demonstratie van de werking
Het A-frame gaat automatisch in de testmodus wanneer het is aangesloten. De rode en groene indicatoren tonen signaalsterkteveranderingen naarmate u het storingspunt nadert, met maximale afbuiging die ongeveer 5 meter voor en na de storingslocatie optreedt.
Veldtesten
