Speciale 35kV Surge Generator — XHHV535-4T
Model: XHHV535-4T | 2450J Ontlading | 3 Bedrijfsmodi
Ontworpen voor: Onderhoudsploegen van 35kV kabelnetwerken, Aannemers voor Foutlokalisatie, Testteams van Nutsbedrijven Substations
Kernwaarde: Een speciaal gebouwde 35kV surge generator — geen schakeling voor meerdere voltages, geen compromissen. 2450 joule ontladingsenergie geoptimaliseerd voor één spanningsklasse, met drie bedrijfsmodi om uw strategie voor foutlokalisatie te matchen.
Waarom een Speciale 35kV Unit
Surge generators voor meerdere voltages sluiten compromissen bij elke spanningsstap — condensatorwaarden, ontladingstijd en energieverdeling worden gemiddeld over bereiken. De XHHV535-4T elimineert dit compromis door zijn volledige vermogensfase en 4μF condensator toe te wijzen aan de 35kV klasse. Het resultaat: 2450 joule schone, gecontroleerde ontladingsenergie geoptimaliseerd voor middenspanningskabelnetwerken van 33kV tot 35kV.
Voor nutsbedrijven en aannemers wiens vloot voornamelijk op 35kV distributie- en subtransmissiekabels werkt, betekent een speciale unit geen fouten met de spanningskiezer, geen onbedoelde bekrachtiging in het verkeerde bereik, en consistente surge-kenmerken bij elke foutlokalisatiegebeurtenis.
Drie Bedrijfsmodi — Eén Instrument, Elke Foutstrategie
DC Weerstand
Continue DC-uitgang voor kabelweerstandspanningsmetingen volgens IEC-normen. Stel de doorslagspanning in, houd deze gedurende de gespecificeerde duur aan, verifieer de isolatie-integriteit.
Enkele Puls
Handmatige trigger — de operator bepaalt het ontladingsmoment. Ideaal voor akoestische verificatie op een vermoedelijk foutpunt of bij coördinatie met een ploeg aan het andere uiteinde.
Auto Cyclus
~5s interval automatische getimede ontlading. Standaardmodus voor akoestisch-magnetische pinpointing — ritmische pulsreeks creëert consistente akoestische signaturen voor XHDD503 detectie.
Technische Specificaties
| Parameter | Specificatie |
|---|
| Uitgangsspanningsbereik | 0–35 kV DC, continu instelbaar |
| Interne Condensator | 4 μF (toegewezen aan 35kV bereik) |
| Maximale Ontladingsenergie | 2.450 J (bij 35kV / 4μF) |
| Surge Vermogensclassificatie | 2 kVA |
| HV Meetnauwkeurigheid | 2,5-klasse spanningsdeler, dubbele analoge meter (kV + mA) |
| Bedrijfsmodi | DC Weerstand · Enkele Puls (handmatig) · Auto Cyclus (~5s interval) |
| Veiligheidssystemen | Nulpositie startvergrendeling, automatische condensatorontlading bij stop, overstroom-/overspanningsbeveiliging |
| Extra Functies | Geïntegreerde kabelstoring golfvorm sampling module (Q9 uitgang voor TDR locator), DC weerstandspanningsmeetmodus |

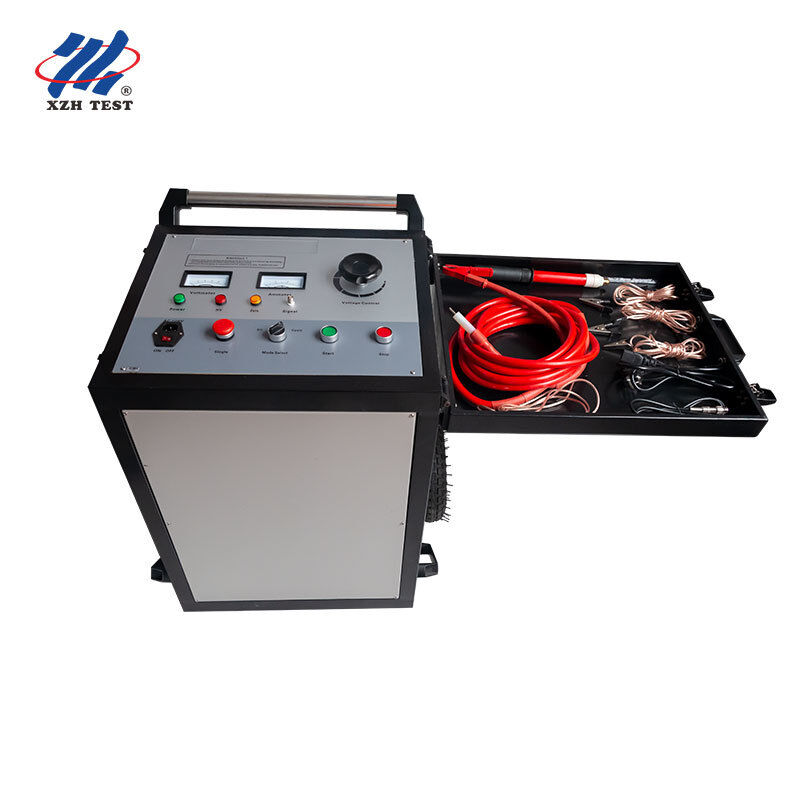

| Afmetingen | Op wagen gemonteerd ontwerp met geïntegreerde zwenkwielen en handgreep |
| Gewicht | ~119 kg |
| Voeding | AC 220V ±10%, 50Hz ±2Hz (andere frequenties kunnen worden aangepast) |
| Bedrijfstemperatuur | -20°C tot +50°C |
| Display | Dubbele analoge meter — voltmeter + ampèremeter |
| Merk / Oorsprong | XZH TEST / Xi'an, Shaanxi, China |
| Certificering | CE, ISO |
2450J vs Typische Multi-Voltage Generatoren: Bij 35kV met 4μF produceert de XHHV535-4T tot 20% meer ontladingsenergie dan multi-voltage units bij vergelijkbare instellingen. Deze extra energie vertaalt zich direct in luidere akoestische signaturen op het foutpunt — cruciaal voor het pinpointen van fouten met hoge weerstand waarbij zwakke ontladingen anders ondetecteerbaar zijn aan het oppervlak.
Paneelbediening — Ontworpen voor Spiergeheugen
De bedieningslay-out van de XHHV535-4T volgt een logische links-naar-rechts bedieningsvolgorde, wat de trainingstijd minimaliseert en operatorfouten in veldomstandigheden vermindert:
| Bediening / Indicator | Functie |
|---|
| Ampèremeter / Voltmeter | Dubbele 2,5-klasse analoge meters — linker ampèremeter toont stroom aan de laagspanningszijde, rechter voltmeter toont real-time HV-uitgang in kV |
| Nul Indicator (Geel) | Licht op wanneer de spanningsregelknop op nul staat — Startknop is alleen effectief wanneer deze indicator brandt |
| HV Indicator (Rood) | Licht op wanneer de hoogspanningsuitgang actief is — dient als visuele waarschuwing voor al het personeel binnen het testgebied |
| Voedingsindicator (Groen) | Bevestigt dat de AC 220V ingang aanwezig is na het inschakelen van de hoofdschakelaar |
| Modus Selector | Drie-positie draaischakelaar: DC Weerstand · Enkele Puls · Auto Cyclus |
| Start Knop | Schakelt de HV-uitgang in — alleen effectief op nulpositie (nul-start vergrendeling). Trekt de startrelais omhoog wanneer ingedrukt |
| Stop Knop | Schakelt de HV-uitgang onmiddellijk uit, laat de startrelais zakken en activeert automatische condensatorontlading — druk op bij elk teken van abnormale werking |
| Spanningsregelknop | Continu instelbaar van 0 tot 35kV — draaien met de klok mee verhoogt de uitgang. Moet terug naar nul voordat elke startcyclus begint |
Geïntegreerde Systeemarchitectuur
- DC Hoogspanningsbron: Ingebouwde step-up transformator en gelijkrichter, die een schone DC-uitgang levert van 0 tot 35kV zonder externe HV-voeding
- Energieopslag Condensator: 4μF toegewijde condensator, afgestemd op de 35kV uitgangsfase voor optimale energiedichtheid en ontladingstijd
- Ontladingsbol Montage: Precisie-gefreesde ontladingskloof binnen afgeschermde behuizing, die gecontroleerde, herhaalbare surge-kenmerken produceert voor elke ontladingscyclus
- Automatisch Ontladingscircuit: Bij Stop commando of stroomverlies wordt de interne condensator automatisch ontladen via een veiligheidsweerstand — voltmeter daalt naar nul, wat een veilige toestand bevestigt voordat de kabel wordt losgekoppeld
Standaard Foutlokalisatie Workflow met XHHV535-4T
- Voorlokalisatie: Sluit een TDR kabelstoring locator (XZH TEST 502 serie) aan om de geschatte foutafstand te bepalen. De interne golfvorm sampling module van de 4T levert een schoon Q9 trigger signaal voor gesynchroniseerde TDR acquisitie
- Modus Instellen: Selecteer Auto Cyclus modus voor akoestisch-magnetische pinpointing, of DC Weerstand voor pre-reparatie isolatie verificatie
- Nul-Check en Start: Bevestig dat de gele nulindicator brandt, druk op Start, en verhoog vervolgens de spanning naar het doelsurge niveau via de spanningsregelknop
- Pinpoint: In Auto Cyclus modus levert de 4T elke ~5 seconden 2450J ontladingen. Gebruik een akoestisch-magnetische pinpointer (XHDD503) langs het voor-gelokaliseerde kabelgedeelte om het ontladingsgeluid en elektromagnetische signalen op te vangen, waardoor de zoektocht wordt verkleind tot de exacte foutpositie
- Stop en Ontlading: Druk op Stop — de 4T schakelt automatisch de HV-uitgang uit en ontlaadt de interne condensator. Verifieer dat de voltmeter nul aangeeft voordat de uitgangskabels worden losgekoppeld
Veiligheidsmaatregelen — 35kV Operaties
- 35kV is een dodelijk spanningsniveau — alleen gekwalificeerde hoogspanningsmonteurs mogen deze apparatuur bedienen
- De gele Nulindicator moet branden voordat op Start wordt gedrukt — dit is een verplichte veiligheidsvergrendeling
- Raak de uitgangskabels, de ontladingsstaaf of enige HV-aansluiting niet aan terwijl de rode HV-indicator brandt
- Druk onmiddellijk op Stop als abnormale meterstanden, vonkende geluiden of brandende geuren worden gedetecteerd
- Verifieer altijd dat de voltmeter terugkeert naar nul en dat de automatische ontlading is voltooid voordat u het testgebied nadert of kabels loskoppelt
- Sluit de aardingsklem van de unit aan op het aardingsnet van het station voordat u deze inschakelt — nooit gebruiken zonder een geverifieerde aardverbinding
▎Veelgestelde Vragen
V: Hoe werkt een hoogspannings surge generator bij kabelstoringdetectie?
De surge generator ontlaadt een hoogenergetische puls in de defecte kabel, waardoor een gecontroleerde hoogspanningsboog ontstaat op het foutpunt. Deze boog produceert zowel een akoestisch signaal (luid bonkend geluid detecteerbaar door grondmicrofoons) als een elektromagnetische puls (detecteerbaar door een inductieve ontvanger). Door de aankomsttijden van akoestische en elektromagnetische signalen te combineren, kunnen operators de exacte foutlocatie met precisie bepalen — een techniek die akoestisch-magnetische synchronisatie wordt genoemd.
V: Welk spanningsbereik moet ik kiezen voor verschillende kabeltypen?
De spanningskeuze volgt als algemene richtlijn de nominale bedrijfsspanning van de kabel. Voor laagspanningskabels (tot 1kV), gebruik het 8kV of 12kV bereik. Voor middenspanningsdistributiekabels (6-15kV), is het 16kV bereik geschikt. Voor hoogspannings transmissiekabels (35kV en hoger), gebruik het 32kV bereik. Raadpleeg altijd de maximale testspanningsspecificaties van de kabelfabrikant en zorg ervoor dat alle veiligheidsafstanden worden gehandhaafd tijdens hoogspanningsoperaties.
V: Welke veiligheidsmaatregelen moeten worden genomen tijdens het gebruik van een surge generator?
Hoogspannings surge generator testen vereist strikte veiligheidsprotocollen. Verifieer altijd dat de kabel volledig spanningsloos en geïsoleerd is van alle stroombronnen voordat u deze aansluit. Creëer een veiligheidsperimeter van minimaal 5 meter rond het testgebied met waarschuwingsborden. Al het personeel moet geschikte PBM dragen, waaronder vlamvertragende kleding, HV isolerende handschoenen en diëlektrische overschoenen. De geïntegreerde veiligheidsfuncties — automatische ontlading bij uitschakelen, noodstop en nulspanningsvergrendeling — bieden extra beschermingslagen, maar mogen nooit de juiste veiligheidsprocedures vervangen.
V: Wat is het voordeel van meerdere energieniveaus (Joules) op deze unit?
Verschillende energieniveaus dienen verschillende diagnostische doeleinden. Lage energieniveaus (bijv. 864J–1024J) zijn ideaal voor initiële foutbevestiging en het lokaliseren van fouten met hoge weerstand waarbij overmatige energie kabelschade kan verergeren. Medium energie (1225J–2048J) biedt optimale akoestische signaalsterkte voor de meeste routinematige fout pinpointing. Hoge energie (2450J+) is gereserveerd voor zeer lange kabels, diepe begraving scenario's, of hoogohmige fouten die een sterkere booggeneratie vereisen om een detecteerbare akoestische signatuur te produceren. De drievoudige selectie stelt operators in staat om de energie-uitvoer aan te passen aan de veldomstandigheden.
V: Welke garantie en ondersteuning zijn inbegrepen bij deze surge generator?
12 maanden standaardgarantie tegen fabricagefouten met levenslange technische ondersteuning. CE en ISO 9001:2015 gecertificeerd. Elke unit bevat de surge generator, HV-uitgangskabel, aardingskabel, ontladingsstaaf, gebruikershandleiding en een beschermende transportoplossing. Installatie ter plaatse, inbedrijfstelling en veiligheidstraining voor operators zijn op aanvraag beschikbaar. Reserveonderdelen, waaronder ontladingskloven, condensatoren en HV-diodes, zijn op voorraad voor snelle vervanging.
