32 kV 1024J Afvoerenergie Draagbare kabel Fout Localisatiesysteem
  • 32 kV 1024J Afvoerenergie Draagbare kabel Fout Localisatiesysteem
  • 32 kV 1024J Afvoerenergie Draagbare kabel Fout Localisatiesysteem
  • 32 kV 1024J Afvoerenergie Draagbare kabel Fout Localisatiesysteem
  • 32 kV 1024J Afvoerenergie Draagbare kabel Fout Localisatiesysteem
  • 32 kV 1024J Afvoerenergie Draagbare kabel Fout Localisatiesysteem

32 kV 1024J Afvoerenergie Draagbare kabel Fout Localisatiesysteem

Productdetails:
Plaats van herkomst: China
Merknaam: XZH TEST
Certificering: CE ISO
Modelnummer: XHHV535-2TSB+XHDD503E
Detailinformatie
Plaats van herkomst:
China
Merknaam:
XZH TEST
Certificering:
CE ISO
Modelnummer:
XHHV535-2TSB+XHDD503E
Markeren:

High Light

Markeren:

32 kV draagbare kabelfoutlocator

,

1024J ontladingsenergiefoutmeter

,

draagbaar kabelfoutlocatie systeem met garantie

Trading Information
Min. bestelaantal:
1 set
Verpakking Details:
Houten verpakkingen
Levertijd:
5-8 werkdagen
Betalingscondities:
T/T
Productomschrijving
1024J Ontladingsenergie 32kV en lager ARC Kabelfoutlocatiesysteem
DeXHHV535-2TSBHet kabelfoutlocatie-systeem detecteert de belangrijkste isolatiefouten in stroomkabels met een nominale spanning van 35 kV en lager, terwijl de kabellengte nauwkeurig wordt gemeten.Dit uitgebreide systeem combineert een kabelfoutmeter met een hoogspanningspulsgenerator voor betrouwbare foutdetectie.
Overzicht van het systeem
De kabelfoutmeter is voorzien van een intuïtieve software-interface met aanraakoperatie, die wordt bestuurd door een microcomputer met één chip.betrouwbare werking met een onafhankelijk voedingssysteem dat interferentie tijdens slagontlading voorkomt.
Dit geavanceerde testsysteem identificeert effectief verschillende kabelfouten, waaronder:
  • Fouten van lage weerstand, kortsluiting en open circuit
  • Gebroken draadfouten in stroomkabels van verschillende materialen
  • Hoogweerstandslekken en flashoverfouten
  • Fouten in hoge-frequente coaxialkabel, straatlantaarten en ondergrondse draden

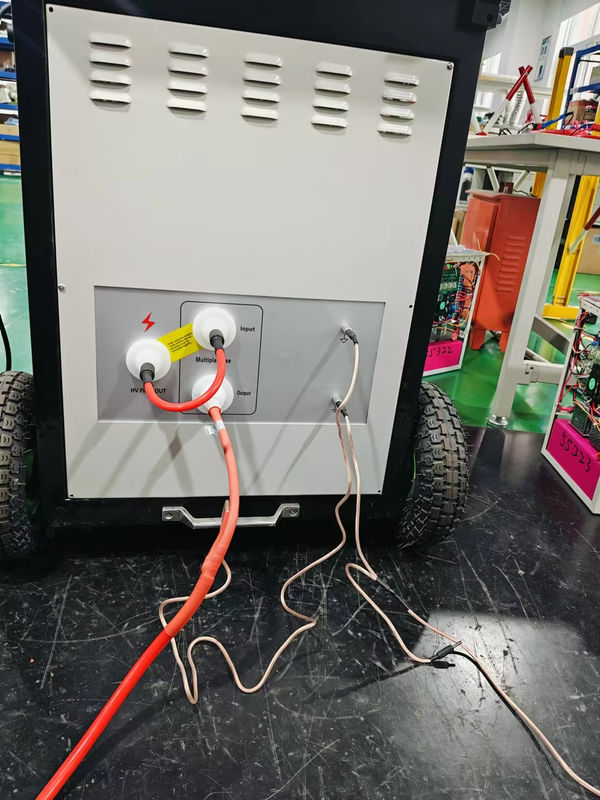

32 kV 1024J Afvoerenergie Draagbare kabel Fout Localisatiesysteem 0
Technische specificaties
Parameter Waarde
Overspanning HV 0-8kV/16kV/32kV
Hoge spanning zijstroom 0-60mA
Intern condensator 2μF/32kV, 8μF/16kV, 32μF/8kV
Tegenstroomtijd Automatische spanning ~ 7 s of handmatige bediening
Stroomenergie 1024J
Overspanningskracht 2 kVA
Gewicht ≤ 120 kg
Stroomvoorziening AC220V±15%, 50Hz±2Hz
32 kV 1024J Afvoerenergie Draagbare kabel Fout Localisatiesysteem 1
Parameters voor de pre-locatie van kabelfouten
  • Frequentie van de bemonstering: 1MHz~400MHz
  • Omschakeling van de spanning van het voertuig
  • Afstandsmetingsbereik: ≥ 120 km
  • Testbereik: 100 m/300 m/500 m/1km/3km/5km/10km/25km/50km/100km
  • Pulsscherpte: 0,15 μS tot 10 μS (8 selecteerbare bereikten)
  • Minimale resolutie: 0,07m
  • Testblinde oppervlakte: ≤ 10 m
  • Meetfout: ≤±(0,5% × L+1m), waarbij L de kabellengte is
  • Vermogen: ingebouwde 10,4AH lithiumbatterie (5 uur werken, 2 uur opladen)
32 kV 1024J Afvoerenergie Draagbare kabel Fout Localisatiesysteem 2 32 kV 1024J Afvoerenergie Draagbare kabel Fout Localisatiesysteem 3
XHDD503E kabelfout pinpointer
De XHDD503E pinpointer gebruikt akoestisch-magnetische synchronisatietechnologie om fouten in kabels precies te lokaliseren.Het detecteert flitsontladingsverschijnselen via trillingsgolven., geluidsgolven en elektromagnetische golven, die deze gegevens verwerken om zowel visuele afstandsmetingen als geluidssignalen uit te voeren voor nauwkeurige foutlocalisatie.
Dit veelzijdige instrument behandelt verschillende kabelfouten, waaronder:
  • Fouten van lage weerstand, kortsluiting en open circuit
  • Gebroken draden in kabels van verschillende spanningsniveaus en materialen
  • Leckage- en flashoverfouten met hoge weerstand
Technische specificaties van de pinpointer
  • Bandbreedte van het geluidskanaal:All-pass (100Hz-1600Hz), Low pass (100Hz-300Hz), High pass (160Hz-1600Hz), Band pass (200Hz-600Hz)
  • Kanalen aanpassen:8 niveaus voor geluid, magnetisch en spanning
  • Geluidsuitgang:16 niveaugewinningen (0-112 dB), 350Ω-impedantie
  • Detectiebereik:0.00-99.99ms, 75mV-75V
  • Genauigheid van detectie:Positie ≤ 0,1 m; stapspanning ≤ 0,5 m; pad ≤ 0,5 m
  • Vermogen:4×18650 lithiumbatterijen (8 uur of langer werken)
  • Werkomstandigheden:-25°C tot 65°C; luchtvochtigheid ≤ 90%
  • Afmetingen:428L × 350W × 230H (mm)
  • Gewicht:7 kg
