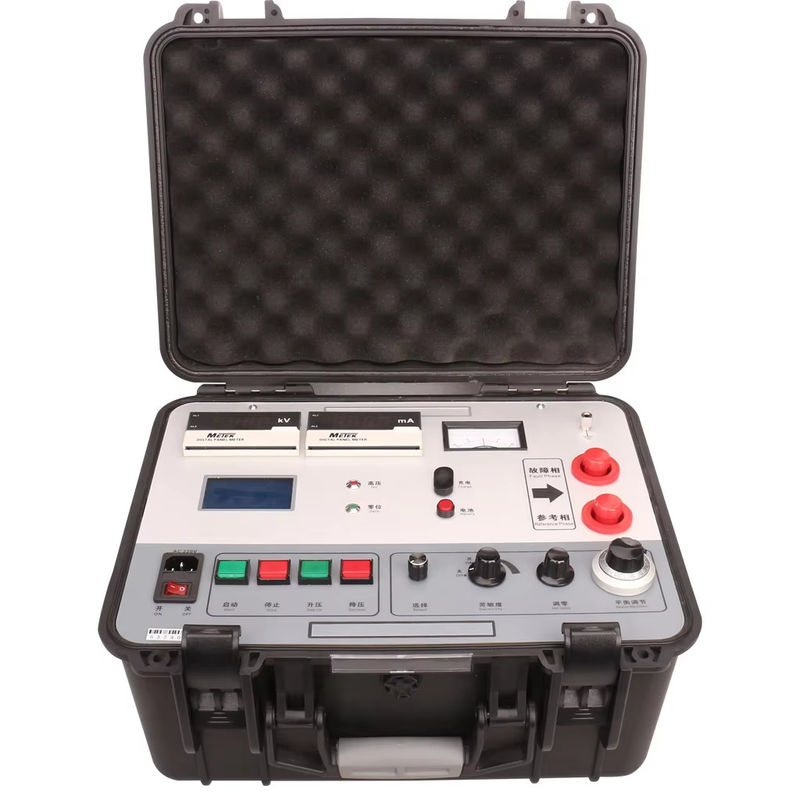

HV-brugmethode 7500V-foutmeter voor de buitenste schede van de stroomkabel

Name: HV-brugmethode 7500V-foutmeter voor de buitenste schede van de stroomkabel
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521A
Price: 1950 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	China
Merknaam:	XZH TEST
Certificering:	CE ISO
Modelnummer:	XHHG521A

Detailinformatie

Plaats van herkomst:

China

Merknaam:

XZH TEST

Certificering:

CE ISO

Modelnummer:

XHHG521A

Productnaam:

Voorspeler van de storing van de kabelomhulsel

Zonder commissie Voltage:

≥ 7500V

Kortsluitingstroom:

≥ 40 mA

Werkende stroomvoorziening:

AC 220V±10% 50Hz±1Hz

Markeren:

High Light

Markeren:

7500V-stroomkabel tester

HV-foutlocator voor de brugschede

kabelhulsfoutdetector

Trading Information

Min. bestelaantal:

1 unit

Prijs:

1950USD

Verpakking Details:

Houten verpakkingen

Levertijd:

5-8 werkdagen

Betalingscondities:

T/T

Levering vermogen:

1000 eenheden per jaar

Productomschrijving

Basis informatie.

Model nr.

XHHG521A

Testmodus

Bewaarde test

Testregio

Kabelvorming

Kracht

Elektriciteit

Certificering

CE, ISO

Op maat

Kleur

Zwart

Voltage zonder belasting

0 tot en met 4000 V

Kortsluitingstroom

≥ 40 mA

Positioneringsnauwkeurigheid

± (0,2% * L ± 1) Meter

Gewicht

5.5 kg

Werkende stroomtoevoer

AC 220V+/-10% 50Hz

Transportpakket

van hout

Specificatie

5.5 kg

Handelsmerk

XZH-test

Oorsprong

China Xi'an

HS-code

854320100

Productiecapaciteit

100 stuks per jaar

Productbeschrijving

Inleiding
De kabelbuisfoutenmeterXHHG521Ais designed based on the MURRAY bridge principle and can be used to locate the breakdown points of various wires and cables and the defect points that have no breakdown but low insulation resistance values.

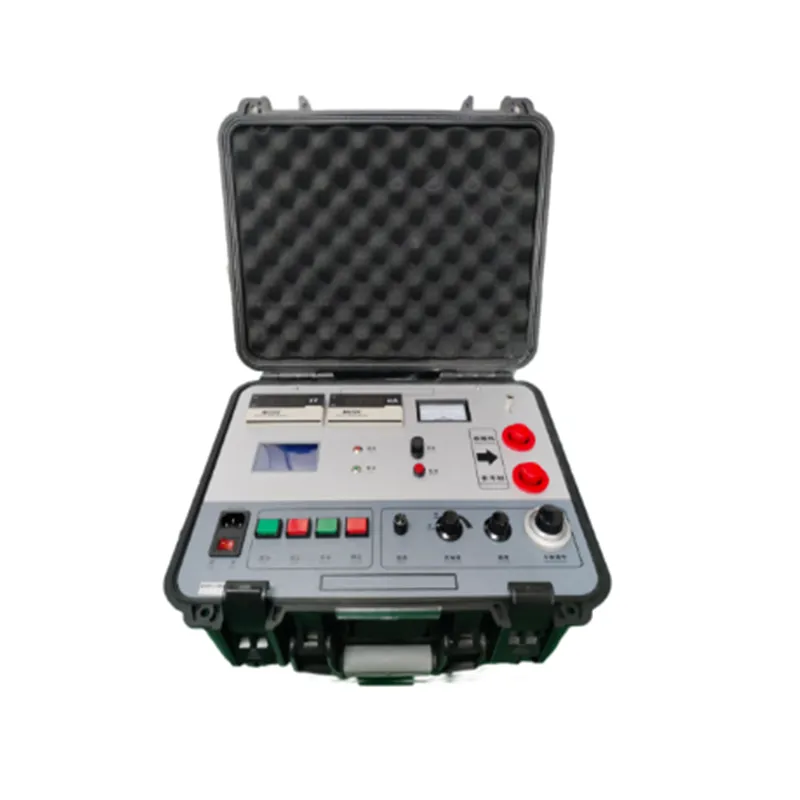

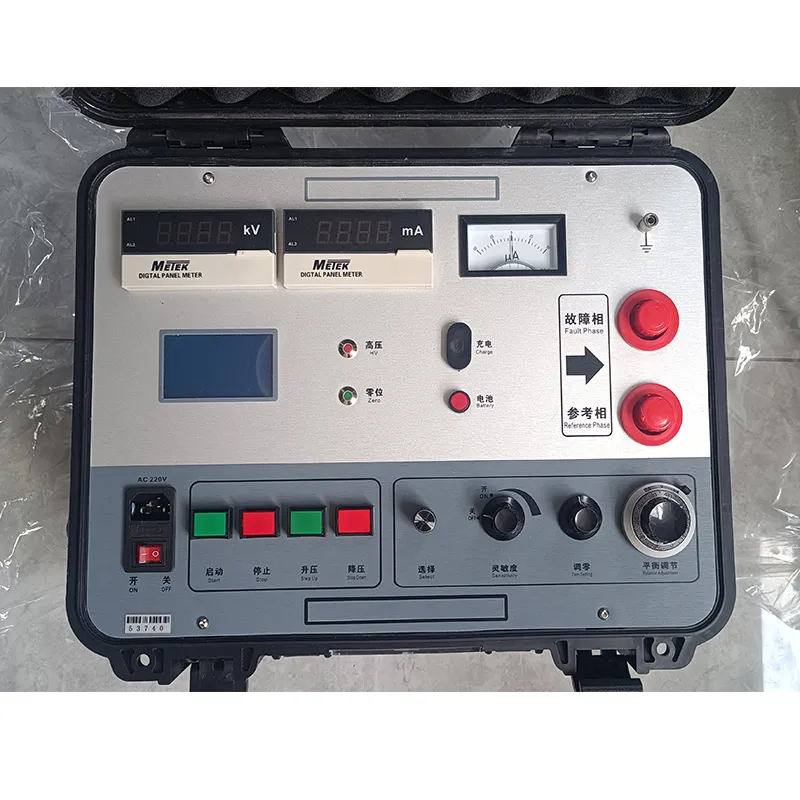

De apparatuur maakt gebruik van een elektrische spanningsregelaar en een R-type transformator om een hoge-spanning constante stroombron te vormen, en de knop kan de spanning verhogen of verlagen.De leegspanning is 7500 V., de kortsluitingstroom is 100mA en een hooggevoelige versterker en galvanometer worden gebruikt om het evenwicht aan te geven.en het geheel wordt geplaatst op een hoog potentieelDe meetkabel is een speciaal ontworpen twee-kern hoogspanningsrubberkabel.Het hele paneel is op laag potentieel.. Een-touch-operatie, voer de kabellengte in en bereken automatisch de foutafstand. De hoogspanningsbron en brug zijn geïntegreerd in een draagbare beschermende doos.het apparaat heeft een hoge spanning, lichtgewicht, gemakkelijke bediening en veilig gebruik.

Hoogspanningsbruggen zijn vooral geschikt voor
1. het breekpunt met hoge weerstand van de kabel na het leggen, met name het lineaire breekpunt met hoge weerstand dat moeilijk kan worden verbrand tot lage weerstand,zoals de lineaire breuk met hoge weerstand van de kabel tussenverbinding.
2. Flashover-type breukpunt. Na de breuk kan de constante stroombron de boog handhaven, een stabiele stroom stroom door de brug en de brug heeft voldoende gevoeligheid.
3. Defecten die nog niet zijn afgebroken, maar een lage weerstand hebben, zoals isolatiefouten die zijn gevonden met een megohmmeter die een lage kabelweerstand hebben, maar niet afbreken onder de werkspanning.

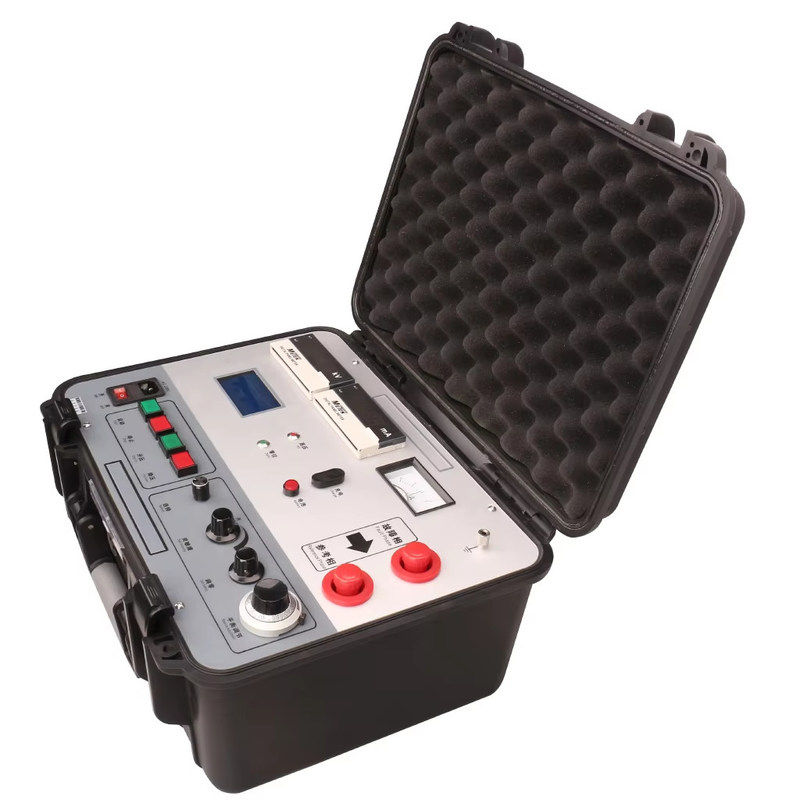

HV-brugmethode 7500V-foutmeter voor de buitenste schede van de stroomkabel 1

De uitgangsspanning is verstelbaar.
heeft een hoge nauwkeurigheid en stabiliteit;
Het gebruik van een hooggevoelige versterker en een galvanometer om het evenwicht aan te geven;
nulbescherming;
Automatisch de foutpunten testen, maar handmatige testfuncties behouden;
In vergelijking met de golfreflectiemethode heeft de brugbalansmethode geen blind gebied en wordt gebruikt om het breekpunt van korte kabels en in de buurt van de uiteinden te bepalen.

Geen belastingspanning	≥ 7500V
Kortsluitingstroom	≥ 100 mA (bij het instellen van de balans wordt aanbevolen deze op 5~40 mA in te stellen);
Positioneringsnauwkeurigheid	± 0,2%·L± 1 m
Gewicht	25 kg
Stroomvoorziening	AC 220V (± 10%), 50Hz±1Hz; ingebouwde batterij van 8,4V.
