Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator

Name: Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 1,050.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	China
Merknaam:	XZH Test
Certificering:	CE/ISO
Modelnummer:	XHHD523L

Detailinformatie

Plaats van herkomst:

China

Merknaam:

XZH Test

Certificering:

CE/ISO

Modelnummer:

XHHD523L

Markeren:

High Light

Markeren:

Instelbare Spanning Kabelfoutzoeker

ondergrondse stroomkabelschede tester

frequentiegebaseerde kabelstoringzoeker

Trading Information

Min. bestelaantal:

1 eenheid

Verpakking Details:

Houten doos

Levertijd:

5-8Work Days

Betalingscondities:

T/t

Levering vermogen:

2000 eenheid/jaar

Productomschrijving

Basis informatie.

Model nr.

XHHD523L

Testmodus

Bewaarde test

Gebruik

Audio-kabel tester, coaxkabel tester, digitale kabel tester

Testregio

Kabelvorming

Certificering

CE, ISO

Op maat

Kleur

Oranje

Testfrequentie

128Hz/111Hz/105Hz/94Hz ((Afc)

Resolutie

0.5m

Transportpakket

Houten doos met schuim erin

Specificatie

350 mm*280 mm*170 mm

Handelsmerk

XZH-test

Oorsprong

China Xi'an

HS-code

8543201000

Productiecapaciteit

1000 stuks/jaar

Productbeschrijving

XHHD523L kabelfouthulslocator

De apparatuur heeft de kenmerken van hoogspanning, lichtgewicht, gemakkelijk gebruik en High voltage Cable sheath fault locator.

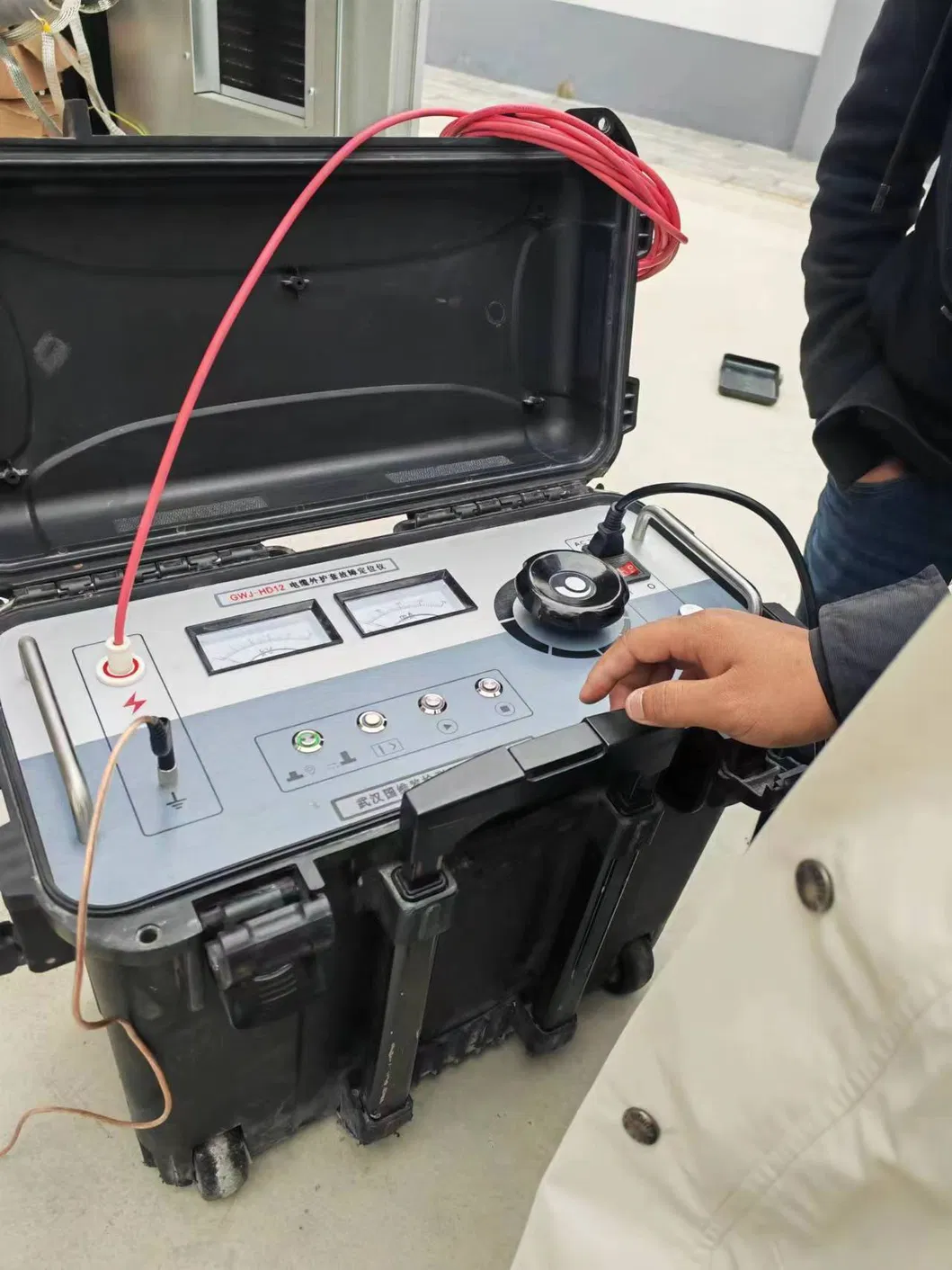

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 0

* Het breekpunt met hoge weerstand van de kabel na het leggen, met name het breekpunt met lineaire hoge impedantie dat moeilijk kan worden afgevuurd in lage weerstand,zoals de lineaire breuk met hoge weerstand van de middelste connector van de kabel.

* Flashover type breukpunt, na de breuk kan de constante stroombron de boog handhaven, er is een stabiele stroom door de brug en de brug heeft voldoende gevoeligheid.
* Is niet afgebroken, maar het defectpunt van lage weerstand, zoals het gebruik van Meg ohm meter vond lage kabelweerstand, maar de werkspanning niet afbreken van de isolatie defectpunt.

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 1

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 2

Teststap:

1Controleer de storing van de kabel met een multimeter, een schommelhorloge of andere drukbestendige apparatuur.en de waarde van de isolatieweerstand van elke kern tegen de grond of de restspanningsonderbreking registreren.

2- de lengte, het model, de dwarsdoorsnede en andere parameters van de te testen kabel worden geregistreerd en de route langs het kabelleggingspad wordt gecontroleerd;In de afstandsbreukkabel voor kortsluiting en de hulpkabeluitlaat, laat één persoon bij de afstandsbediening om hoogdrukletsel te voorkomen.

3De grond van het instrument is betrouwbaar verbonden met de aarding van de plaats van plaatsing.
De meetkop (zwarte clip) is aangesloten op de defecte kabelkern en de
het meetpunt (rode clip) is aangesloten op de hulpkabelkern.

4. brug nul (hoogspanningsknop is niet nul).Schakel de stroom aan en draai de nulknop om de galvanometer tot nul te brengen.

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 3

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 4

5. stroomvoorziening aangesloten op AC220V.

6. Verhoog de druk. Zet de schakelaar aan en de aandrijfindicator gaat aan. Wanneer de drukknop tegen de klok in wordt gedraaid, wordt de nulpositie geactiveerd.

7. Draai de hogedrukknop in de richting van de wijzerwijzer en kijk naar de voltmeter en de ammeter totdat de ammeter 5mA overschrijdt.de spanning kan gedurende een bepaalde periode blijven stijgen tot een stabiele boog of geleidende zone, waardoor de stroom tijdens de test wordt gestabiliseerd.

8Draai de zoomknop in de wijzerstijl om de gevoeligheid stapsgewijs te verhogen totdat de
draai de wijzerplaat om de galvanometer tot nul te brengen (als de wijzer naar links is, draai met de klok mee, de wijzerplaat is naar rechts,en tegen de klok in)Let op de aflezing P1 van de cymbal wijzerplaat op dit moment.

9De wisselpositie van de klem wordt gemeten en de stappen (4) tot en met (10) worden herhaald.
een andere P2-meting verkrijgen, waarbij P1+P2=1000 moet zijn

10. Berekening. Locatie van het foutpunt X=2×L ×P1‰
De hulpkabel verdubbelt het aantal kabels dat bij de berekening betrokken is.

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 5

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 6

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 7

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 8

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 9

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 10

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 11

Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator 12

Q: Bent u een handelsonderneming of een fabrikant?

A: We zijn een fabriek.
V: Hoe lang is uw levertijd?

A: Over het algemeen is het 5-10 dagen als de goederen op voorraad zijn. Of het is 15-20 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
K: Levert u monsters? Is het gratis of extra?

A:Nee, we kunnen het monster gratis aanbieden, maar betalen niet de vrachtkosten.
Wat zijn uw betalingsvoorwaarden?

A: Betaling <= 1000USD, 100% vooraf.
