Ondergrondse kabel Fout Locator Arc Cable Flash Tester Pre Locator Op maat

Productdetails:

Certificering:	CE, ISO

Detailinformatie

Certificering:

CE, ISO

Model nr.:

XHGG502

Op maat:

Op maat

Kleur:

Zwart

Transportpakket:

Houten doos met schuim erin

Handelsmerk:

XZH-test

Oorsprong:

China Xi'an

Levering vermogen:

1000 stuks/jaar

Aanpassing:

Beschikbaar

Naverkoopservice:

Garantie

Garantie:

1 jaar

Markeren:

High Light

Markeren:

Pre Locator Ondergrondse kabel Fout Locator

Gepersonaliseerde kabel flitser tester

Productomschrijving

De XHGG502 tdr ondergrondse kabelfoutzoeker maakt gebruik van een industriële 12,1-inch touchscreen alles-in-één computer en een eenvoudige software-interface om mens-computer interactietests te realiseren. Gebruik industriële geïntegreerde circuits en apparaten, ingebouwde lithium-ion batterij met grote capaciteit, stabiel en betrouwbaar, en gemakkelijk te gebruiken.
Deze kabelfouttester is een speciaal instrument voor het meten en analyseren van de status en foutafstand van stroomkabels. Deze kabelfouttester maakt gebruik van de combinatie van moderne elektronische technologie en computertechnologie om signaalfiltering, acquisitie, gegevensverwerking, grafische weergave, grafische analyse te realiseren, om de kabelsnelheidsmeting, kabellengtetests, kabelfoutafstandstests te voltooien.
Deze kabelfoutzoeker is geschikt voor laagohmige, kortsluiting, open circuit en loskoppelfouten van stroomkabels, hoogfrequente coaxkabels, straatverlichtingskabels en begraven draden van verschillende materialen met verschillende secties en verschillende media, evenals hoogohmige lekkage en hoogohmige flitsnetwerkfouten.
Neem contact met ons op voor meer informatie.

Productnaam	Ondergrondse kabelfout pre-locator (TDR)
Model	XHGG502
MOQ	1 Eenheid
Hoofdfunctie	Voor ruwe afstandsmeting van ondergrondse kabelfouten
Gegevensbemonsteringsfrequentie	60MHz, 120 MHz, 240MHz, 400MHz
Testafstand	>60Km
De testkabellengte is ingesteld	<1Km (short distance);<3Km (medium distance);>3Km (lange afstand)
Pulsamplitude	400Vpp
Pulsbreedte	0.1uS en 2uS
Leesresolutie	0.1m
Systeemtestnauwkeurigheid	Minder dan 0.5m
Puls-coupler weerstandsspanning	38kVDC
Werkomstandigheden	temperatuur -25ºC~+55ºC, relatieve vochtigheid 85%, atmosferische druk 750±30mmHg.
Meetmethode	Laagspanningspulsmethode, hoogspanningsdoorslagmethode, meervoudige pulsmethode

XHGG502 ARC Kabelfout pre-locator
Detecteer nauwkeurig en snel de belangrijkste isolatiefouten van stroomkabels met spanningsniveaus van 35KV en lager; kalibreer de kabellengte; test ruwweg de kabelfoutafstand

Pre-locatie van kabelfouten met de reflectometer XHGG502 op basis van de

laagspanningspulreflectiemethode (TDR),
hoogspanningsdoorslag methode (dwz. ICE, DECAY),
boogreflectiepulreflectiemethode (ARC enkele opname en ARC multi-shot)

Kabelfout pre-locator

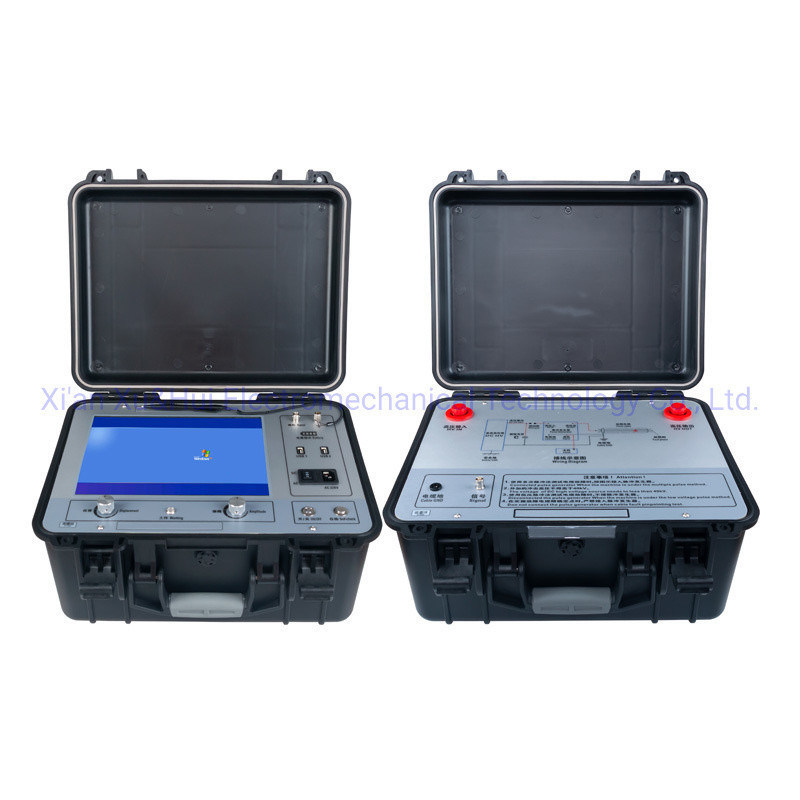

XHGG502: voor kabelfoutafstandstest, inclusief een host en een coupler

Neem contact met ons op voor meer informatie en service.Kabelfout pre-locatie: met de reflectometer XHGG502 op basis van de laagspanningsimpulsreflectiemethode (TDR) en hoogspanningsverval (doorslag) methode (DECAY), boogreflectiemethode (enkele opname/ multi-shot).

Ondergrondse kabel Fout Locator Arc Cable Flash Tester Pre Locator Op maat 1

Er zijn drie testmodi van XHGG502, laagspanningspuls, hoogspanningsdoorslag, ARC multi-shot.
De onderstaande afbeelding toont de kabelfoutafstand gemeten met behulp van de ARC multi-shot testmodus van XHGG502.

De onderstaande afbeelding toont de kabelfoutafstand gemeten met behulp van de hoogspanningsdoorslag testmodus van XHGG502

Ondergrondse kabel Fout Locator Arc Cable Flash Tester Pre Locator Op maat 3

De onderstaande afbeelding toont de kabellengte of kabellengte open circuit foutafstand gemeten met behulp van de laagspanningspulstestmodus van XHGG502. Bij gebruik van de laagspanningspulsmethode is het niet nodig om de hoogspanningspulsgenerator aan te sluiten. Andere testmethoden moeten worden gebruikt in combinatie met een hoogspanningspulsgenerator.

Ondergrondse kabel Fout Locator Arc Cable Flash Tester Pre Locator Op maat 4
