Draagbare Transformator Isolatieolie Diëlektrische Sterkte Tester 80kV BDV Automatisch Multi-Standaard |XHYY102

Name: Draagbare Transformator Isolatieolie Diëlektrische Sterkte Tester 80kV BDV Automatisch Multi-Standaard |XHYY102
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYY102
Price: 4,115.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	Xi'an, Shaanxi, China
Merknaam:	XZH TEST
Certificering:	CE ISO
Model Number:	XHYY102

Detailinformatie

Plaats van herkomst:

Xi'an, Shaanxi, China

Merknaam:

XZH TEST

Certificering:

CE ISO

Model Number:

XHYY102

Markeren:

High Light

Markeren:

transformer-olie dielektrische sterkte tester

80kV BDV Isolatieolie Analysator

Automatische Multi-Standaard Olietestapparaat

Trading Information

Minimum Order Quantity:

1unit

Prijs:

Onderhandelbaar

Packaging Details:

wooden packaging

Levertijd:

5-8 werkdagen

Payment Terms:

T/T

Supply Ability:

500 units per month

Productomschrijving

Productoverzicht

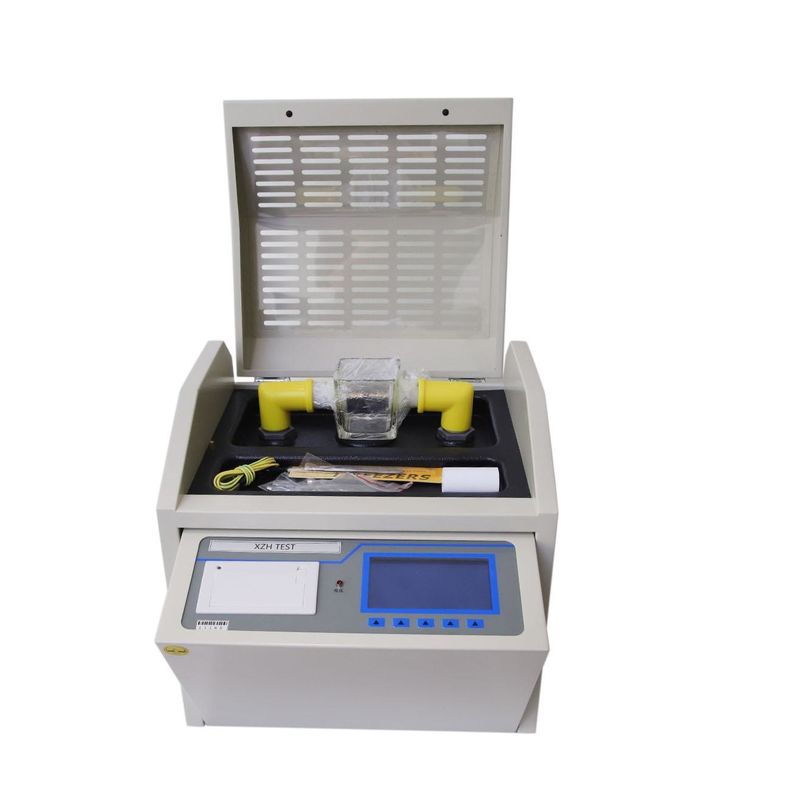

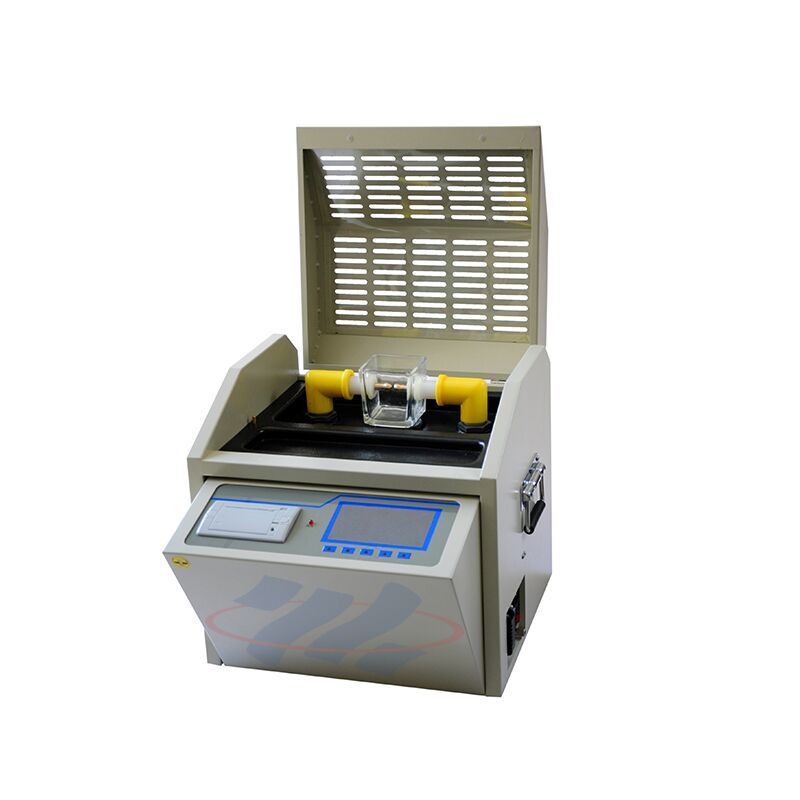

XHYY102 Transformator Isolatie Olie Dielectrische sterkte tester (BDV)

0·80 kV Uitgang • ±3% nauwkeurigheid • Multi-Standaard GB507 / IEC156 / DL429

De XHYY102 is een volledig automatische digitale transformator isolatie olie dielectrische sterkte (afbraakspanning / BDV) tester ontwikkeld in strikte overeenstemming met de nationale norm GB507-1986, GB507-2002,industriestandaard DL/T846.7-2004, en de internationale norm IEC156. Dit met een microcontroller bediende instrument meet met hoge precisie de dielectrische breukspanning van isolatieoliën die in transformatoren worden gebruikt,elektrische schakelaars, en andere met olie gevulde elektrische apparatuur. Verkrijgbaar in single-cup-, three-cup- en multi-cup-configuraties om aan diverse laboratorium- en veldtestvereisten te voldoen.Het apparaat is voorzien van een uniek ontwerp voor het nemen van hoogspanningszijmonsters dat de testwaarde rechtstreeks naar de A/D-omvormer stuurt, waarbij analoge stroombaanfouten worden geëlimineerd voor een hogere meetnauwkeurigheid.

Belangrijkste kenmerken

"Technologie" bedoeld in 1C001.a.Een microcontroller van industriële kwaliteit met een breed bereik van het bewakingscircuit zorgt voor een stabiele, betrouwbare werking en voorkomt systeemcrashes tijdens langere testsessies.
Multi-Standaard Operatie:Vooraf geprogrammeerd met GB507-1986, GB507-2002, DL/T429 en IEC156 testmethoden plus een aanpasbare door de gebruiker gedefinieerde modus, die zich aanpast aan verschillende regelgevende vereisten op verschillende markten.
Een-stap gegoten glazen oliebeker:Speciale glazen oliebeker vervaardigd door eenstapsgieten elimineert olielekkage, oppervlakteverontreiniging en interferentieverschijnselen die van invloed zijn op de reproduceerbaarheid van metingen.
Directe bemonstering aan de zijkant van hoogspanning:Het unieke HV-zijmonsteringsontwerp stuurt de testwaarde rechtstreeks naar de A/D-omvormer, waarbij analoge signaalconditionacircuits worden omzeild om tussenliggende conversiefouten te elimineren.
Volledig verstelbare testparameters:De snelheid van het verhogen van de spanning (0,5−5 kV/s), de standtijd (tot 15 min), het verhogen van het interval (tot 5 min) en de verhoging van de frequentie (1−9 cycli) zijn allemaal onafhankelijk aanpasbaar.
Alomvattende veiligheidsmaatregelen:Ingebouwde bescherming tegen overstroom, overspanning en kortsluiting met sterke elektromagnetische compatibiliteit zorgt voor de veiligheid van de bediener en de betrouwbaarheid van het instrument.
LCD-scherm met volledige status:Een helder LCD-scherm toont datum, tijd, bedrijfsparameters, testresultaten in realtime en stap-voor-stap menu-oproepen.
Draagbaar en robuust ontwerp:Compacte structuur (465×385×425 mm) met ingebouwde thermische printer, temperatuur- en luchtvochtigheidssensor en gemakkelijk toegankelijk oliebekercompartiment voor een handige bediening binnen en buiten.

Technische specificaties

Parameter	Specificatie
Uitgangsspanning	0 80 kV
Vervorming van de spanning	< 3%
Verhoging van de spanning	0.5 5 kV/s (instelbaar)
Standtijd	15 min (instelbaar)
Verbetering van het interval	5 min (instelbaar)
Verhoging van de frequentie	1 9 cycli (keuzebaar)
Boostercapaciteit	1.5 kVA
Meetsnauwkeurigheid	± 3%
Voedingsspanning	AC 220V ±10%, 50Hz ±1Hz
Energieverbruik	200 W
Werktemperatuur	0°C tot 45°C
Werkvochtigheid	< 75% RH
Afmetingen	465 × 385 × 425 mm
Testnormen	GB507-1986, GB507-2002, DL/T429, IEC156, aangepast
Configuraties	Een-beker, drie-beker, meerbeker (optioneel)

Panel & bedieningsonderdelen

Inrichting van het instrumentpaneel

LCD-scherm • Functieknoppen • Printer • Oliebekercompartiment • Sensoren

De XHYY102 is voorzien van een intuïtieve voorpaneeladstelling: het LCD-scherm toont alle testparameters en resultaten in realtime; speciale functieknoppen maken snelle parameterselectie mogelijk;een ingebouwde thermische printer produceert onmiddellijk gedrukte rapportenHet oliekopcompartiment met drukknop deksel zorgt voor een veilige en gemakkelijke toegang; ingebouwde temperatuur- en vochtigheidssensoren registreren automatisch de omgevingsomstandigheden.Een betrouwbare aardingsterminal en een wisselstroominlaat met schakelaar voltooien het robuuste veldgereed ontwerp.

Werkstroom testen

Bereid olie monster en olie bekerDe speciale glazen oliebeker moet grondig worden schoongemaakt en worden gevuld met het te testen transformatorolie monster.
Selecteer teststandaardKies de geschikte teststandaard uit het menu GB507-1986, GB507-2002, DL/T429, IEC156 of Custom op basis van de wettelijke voorschriften en transformatorspecificaties.
Configureer testparametersStel de snelheid van de spanningsverhoging (0,5·5 kV/s), de standtijd, het versterkingsinterval en het aantal testcycli (1·9) in volgens het testprotocol via de functieknoppen.
Uitvoeren van de breukspanningstestDruk op start om de volledig automatische testreeks te starten.De breukspanning wordt rechtstreeks aan de HV-kant door de A/D-omvormer opgenomen.
Review, Print & Archive ResultatenHet LCD-scherm toont de onderbrekingsspanning voor elke testcyclus samen met het berekende gemiddelde.en omgevingstemperatuur- en luchtvochtigheidsgegevens registreren voor documentatie.

Toepassingen

•Onderhoud van de krachttransformer:Routinematige tests van de dielectrische sterkte van isolatie-olie in vermogenstransformatoren bij substations en transmissie-installaties om de toestand van de olie te beoordelen en de onderhoudsvereisten te voorspellen.

•Transformer Manufacturing & Quality Control:Inkomende olie-inspectie en kwaliteitscontrole van de isolatie-olie dielectrische sterkte op de productielijn, waarbij de naleving van GB- en IEC-normen wordt gewaarborgd.

•Diagnostiek van met olie gevulde apparatuur:Onderzoek van de breukspanning van isolerende oliën in schakelaars, instrumenttransformatoren, bussen en kabelbeëindigingen voor conditiegebaseerde onderhoudsprogramma's.

•Onafhankelijke testlaboratoria:Standaardiseerde olie dielektrische sterkte analyse voor tests en certificering diensten van derden, met multi-standaard ondersteuning voor nationale en internationale specificaties.

Vaak gestelde vragen

V1: Wat is dielektrische afbraakspanning (BDV) testen en waarom is het belangrijk?

De test van de dielectrische breukspanning (BDV) meet de spanning waarbij de isolatieolie haar isolatie-eigenschappen verliest en elektrische stroom doorlaat.Transformatorisolatie-olie dient zowel als elektrisch isolatie- als koelmiddelNaarmate de olie ouder wordt of verontreinigd raakt met vocht, deeltjes of opgeloste gassen, neemt de dielektrische sterkte af.Regelmatige BDV-tests zijn een cruciale preventieve onderhoudspraktijk die helpt bij het detecteren van oliedegradatie voordat deze leidt tot storing van de transformatorisolatie, waardoor eerder een geplande olievervanging of -herstel dan noodreparaties mogelijk is.

V2: Welke testnormen ondersteunt de XHYY102?

De XHYY102 is vooraf geprogrammeerd met vier standaard testmethoden: GB507-1986 en GB507-2002 (Chinese nationale normen voor isolerende olie dielectrische sterkte),DL/T429 (Chinese norm voor de elektriciteitsindustrie)Een vijfde aanpasbare modus stelt gebruikers in staat hun eigen testparameters te definiëren.Dit multi-standaard vermogen maakt het instrument geschikt voor zowel binnenlandse Chinese testvereisten en internationale toepassingen.

Vraag 3: Wat is het voordeel van rechtstreekse bemonstering aan de zijkant van hoogspanning?

Bij conventionele olie-BDV-toetsers wordt de breukspanning op de laagspanningszijde van de stap-up-transformator gemeten en wordt de hoogspanningswaarde berekend door middel van een ratio-omrekening.het invoeren van fouten als gevolg van onnauwkeurigheden van de transformatorverhouding en het analoge signaalconditionerenDe XHYY102 meet de testspanning direct bij de uitgang en stuurt deze rechtstreeks naar de A/D-omvormer.Dit elimineert alle tussenliggende analoge conversiefouten, wat resulteert in een nauwkeuriger en herhaalbaarder algemene nauwkeurigheid van ± 3%.

V4: Welke configuraties zijn beschikbaar en welke moet ik kiezen?

De XHYY102-serie is verkrijgbaar in single-cup, three-cup en multi-cup configuraties.Modellen met drie bekers vergroten de doorvoer door een opeenvolgende test van meerdere oliemonsters mogelijk te maken zonder het compartiment tussen de tests te openenMulti-cup-configuraties maximaliseren de productiviteit voor tests met een groot volume, zoals QC bij transformatorproductie en onafhankelijke testlaboratoria.Alle configuraties delen dezelfde kernmetingstechnologie en nauwkeurigheid.

V5: Welke accessoires zijn inbegrepen en hoe verloopt het bestelproces?

Elke XHYY102 wordt als een complete set geleverd, inclusief het belangrijkste testinstrument, speciale glazen oliebekers per geselecteerde configuratie, voedingskabel, aardingskabel, thermisch printerpapier en gebruikershandleiding.Standaard levertijd is 5 ̊8 werkdagenHet compacte draagbare ontwerp (465×385×425 mm) is verpakt in een versterkte verpakking.Minimale bestelhoeveelheid is 1 eenheid met T/T betalingsvoorwaardenCustom OEM-branding en multi-talige interface-opties zijn beschikbaar voor volume-orders.
