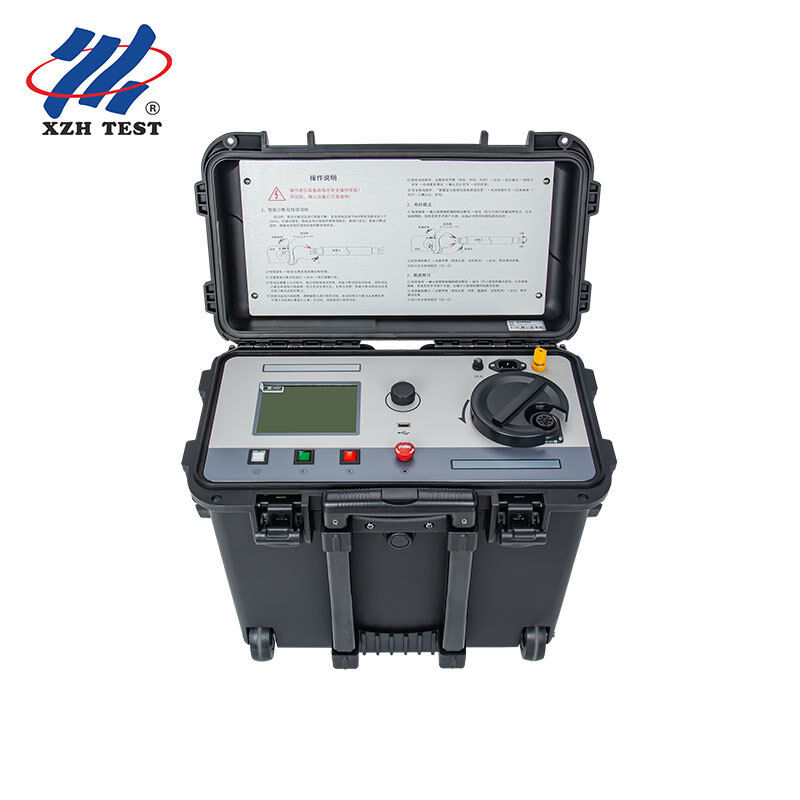

Digitale kabel doorbrandbrug

De XHSC-60Q Kabel Digitale Doorbrandbrug is een geïntegreerd hoogspanningsdiagnostisch instrument dat 60kV doorbrandcapaciteit combineert met een intelligente digitale brug met hoge precisie van 750mA. Specifiek ontworpen voor mijnbouwoperaties, tunnelbouwprojecten en zware industriële onderhoudsaannemers, blinkt het uit in omgevingen waar kabels worden blootgesteld aan extreme mechanische stress, vochtindringing en operationeel misbruik — omstandigheden die vaak complexe hoogohmige fouten veroorzaken die zowel krachtige doorbranding als nauwkeurigheid op micro-niveau voor foutvoorlokalisatie vereisen.

• Dual-Mode Werking: Doorbrandmodus levert 60kV / 400mA voor snelle verkooling van hoogohmige fouten; intelligente brugmodus levert 750mA voor ultraprecieze foutafstandmeting.
• 750mA Hoge Precisie Brug: Toonaangevende brugstroom zorgt voor nauwkeurige voorlokalisatie, zelfs op ernstig beschadigde kabels met complexe foutkenmerken — minimaliseert de graafvoetafdruk in krappe mijngalerijen en tunnels.
• Intelligente Digitale Besturing: Microprocessor-gereguleerde regeling met real-time LCD-monitoring, schakelen tussen modi met één druk op de knop en automatische veiligheidsvergrendeling tijdens hoogspanningsoperaties.
• Compact & Robuust Ontwerp: Draagbare plastic koffer met trekstang, geschikt voor transport door smalle mijnschachten en tunneltoegangen. Gebouwd om stoffige, vochtige en trillingsgevoelige industriële omgevingen te weerstaan.
• Brede Kabelcompatibiliteit: Geschikt voor hoogspannings-, grote doorsnede, langeafstand complexe kabelsystemen — inclusief gepantserde, omhulde en kruislings verbonden configuraties die gebruikelijk zijn in mijnbouw- en tunnelinfrastructuur.
• Geen Blinde Vlek: In tegenstelling tot golfreflectiemethoden, biedt de brugmethode nauwkeurige foutlokalisatie, zelfs op zeer korte kabelsecties en fouten dichtbij het einde — cruciaal voor installaties in krappe ruimtes.

• Ondergrondse Mijnbouw: Diagnostiek op hoogspanningsvoedingskabels voor continue mijnwerkers, longwall-schaarmachines, transportsystemen en ventilatoren — waar kabelschade door rotsval en apparatuurverkeer routine is.
• Tunnelbouw & Constructie: Foutvoorlokalisatie op TBM-sleepkabels en distributienetwerken ter plaatse, waardoor gerichte reparaties mogelijk zijn zonder de voortgangssnelheid te verstoren.
• Zware Industriële Installaties: Staalfabrieken, cementfabrieken, chemische verwerkingsinstallaties — omgevingen waar begraven kabels worden blootgesteld aan thermische cycli, corrosieve atmosferen en door trillingen veroorzaakte degradatie.
• Externe Testdiensten: Onafhankelijke elektrische testcontractanten die kabeldiagnostische diensten aanbieden aan mijnoperators, bouwbedrijven en managers van industriële faciliteiten.

De XHSC-60Q werkt in twee complementaire modi. In de doorbrandmodus verkoolt een gecontroleerde 60kV DC-uitgang het hoogohmige foutpunt, waardoor de impedantie van potentieel honderden kilo-ohm tot enkele ohm wordt gereduceerd. Zodra de fout is omgezet naar een lage weerstand, meet de 750mA intelligente digitale brug nauwkeurig de afstand tot de fout met behulp van het Murray-lusprincipe — met een nauwkeurigheid van ±(0,2%·L+1)m zonder de blinde vlekbeperkingen van pulsreflectietechnieken. Deze dual-mode workflow zorgt voor betrouwbare foutvoorlokalisatie, zelfs op de meest uitdagende kabelsystemen die in mijnbouw- en zware industriële omgevingen worden aangetroffen.
