Productoverzicht

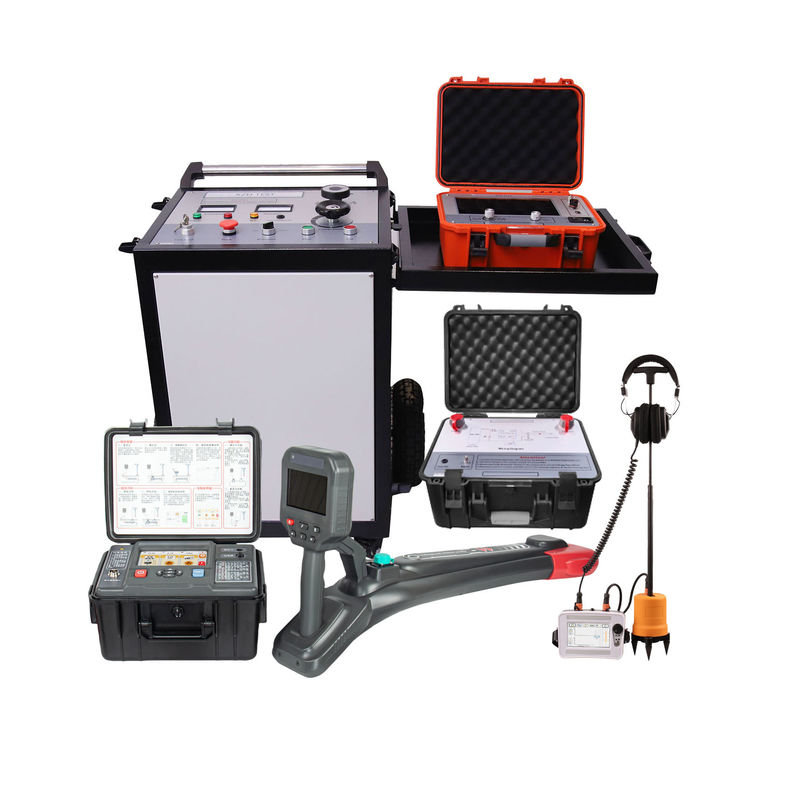

De XZH TEST Portable Cable Fault Tester Set is een volledig geïntegreerd, veldklaar diagnostisch platform voor ondergrondse netwerken van stroomkabels tot 35 kV.Deze professionele oplossing combineert een 400 MHz TDR-pre-locator (XHGG502A), een digitale akoestisch-magnetische pinpointer (XHDD503C), een hoogspanningsoverspanningsgenerator (XHHV535-4TSS) die 2048J ontladingsenergie levert,en een uitgebreide tester van de multifrequente kabelweg naar een gecoördineerd platform dat alle fasen van het beheer van de storingen van kabels bestrijkt, van isolatietests en pre-locatie tot het traceren van de route, nauwkeurige lokalisatie en na reparatie DC-controle. Ontworpen voor hulpverleners, elektrotechnische aannemers en industriële onderhoudsteams,het levert professionele nauwkeurigheid en betrouwbaarheid in veeleisende veldomstandigheden.
Systeemconfiguratie
| Productnaam |
Model |
Belangrijkste bekwaamheid |
| Hoogspanningsoverspanningsgenerator |
XHHV535-4TS |
0·32 kV, 2048J ontladingsenergie, DC/Single/Cycle-uitgang, 60mA verbrandingsstroom |
| TDR-foutlocator voor kabels |
XHGG502A |
1 ‰ 400 MHz bemonstering, bereik ≥ 120 km, LV-impuls + Impulse + ARC-multipelimpuls |
| Cable Fault Pinpointer |
XHDD503C |
Digitale akoestisch-magnetische synchronisatie, 0,1 m nauwkeurigheid, IP65, TFT 5-inch display |
| Cable Path Comprehensive Tester |
507C |
4-frequentie zender (815Hz ∼83kHz), 10W, detectie diepte ≥ 10 m |
Systemcomponenten
1. XHHV535-4TS High Voltage Surge Generator
2048J Ontladingsenergie • Drie spanningsbereiken • Automatische veiligheidsbescherming
De kernimpulsgenerator van het foutlocatie systeem, ontworpen om gecontroleerde hoogspanningsoverspanningen te creëren die flashover veroorzaken op kabelfouten.Met drie schakelbare spanningsbereikingen (08 kV / 016 kV / 032 kV) met bijbehorende ingebouwde condensatoren (64 μF / 16 μF / 4 μF) die tot 2048J ontladingsenergie leveren. Uitgangsmodussen zijn DC, single pulse en automatische cyclus met ongeveer 6 seconden impulssnelheid.en unieke automatische interne condensatorontlading in stopstandOndersteunt DC-test met spanning tot 35 kV met realtime spanning en stroomindicatie.
- Uitgangsspanning:0·8 kV / 0·16 kV / 0·32 kV (schakelbaar)
- Ontladingsenergie:2048J (64 μF / 16 μF / 4 μF)
- Uitgangsmodus:DC, Single, Cycle (auto ~ 6s, handmatig mogelijk)
- Schokkracht:2000VA
- Brandstroom:tot 60 mA @ 32 kV
- DC-bestendige test:0°35 kV, 0°20A aanwijzing
- Bescherming:Overspanning, overstroom, oververhitting; automatische ontlading
- Bescherming:IP54
- Afmetingen:534L × 444W × 805H mm
- Gewicht:≤ 120 kg
2. XHGG502A TDR kabelfoutlocator
400 MHz bemonstering • 120 km bereik • Multi-Pulse ARC-technologie
Geavanceerde tijdsgebiedreflectometer die gebruikmaakt van de reisgolfreflectieprincipes voor een snelle en nauwkeurige voorlocatie van alle soorten hoofdisolatiefouten.Kenmerken 1 ‰ 400 MHz adaptieve bemonsteringssnelheid met 300V unipolaire pulsuutgang, met een resolutie van minimaal 0,07 m over een meetbereik van meer dan 120 km. Ondersteunt laagspanningsimpuls, impulsstroom, impulsspanning,en ARC-multiple pulstestmethoden voor een uitgebreide foutdekkingTien selecteerbare meetbereiken van 100 m tot 100 km met automatische impedantieafsluiting en continue activering zorgen voor een optimale signaalopname voor elk kabeltype en -lengte.
- Monsternemingspercentage1 ‰ 400 MHz
- Metingsgebied:≥ 120 km
- Minimale resolutie:00,07 m
- Meetfout:≤ ± 0,5% × L + 1 m)
- Impulseamplitude:300 V (unipolair)
- Pulsbreedte:0.15·10 μS (8 instellingen)
- Testmethoden:LV-impuls, Impulstroom/spanning, ARC-multipelimpuls
- Signalvergroting:0·100%, verstelbaar
- Trigger:Automatische continue
- Werktemperatuur:-25°C tot +65°C
3. XHDD503C Cable Fault Pinpointer
0.1 m nauwkeurigheid • IP65 waterdicht • Intelligente akoestisch-magnetische sync
Professionele kabelfoutbestemmingsinstrument met behulp van intelligente akoestisch-magnetische tijdsverschil methode voor nauwkeurige foutpunt locatie.RuisreductieHet 5-inch TFT ultra-helder echte kleur display (800×480) maakt gebruik van grafische taal voor intuïtieve bediening.met een vermogen van 120 dB (volledig automatisch of handmatig)De pinpointer biedt een betrouwbare foutidentificatie, zelfs in de meest uitdagende akoestische omgevingen.
- Positioneel nauwkeurig:0.1 m (vast punt en pad)
- Afbeelding:5-inch TFT, 800×480 ware kleur
- Operatiemodi:Standaard, verbeterd, geluidsreductie, aangepast
- Winst:120 dB, volledig automatisch + handmatig
- Frequentiebereik:100 ∼ 1600 Hz
- Dynamisch bereik:0·112 dB (16 niveaus)
- Stroomvoorziening:4 × 18650 lithiumbatterijen, > 8 uur
- Waterdichtheid:IP65
- Gewicht:Host 0,6 kg, sensor 1,4 kg
4. XHGX507C Cable Path Comprehensive Tester
4-frequentie tracing • 10 m diepte detectie • stapspanning & kabel ID
Multi-frequency zender-ontvanger systeem voor het traceren van ondergrondse kabelroutes, diepte meting en kabel identificatie.33 kHz, 83 kHz) bij maximaal 150 Vpp met 10W vermogen over vier uitgangsniveaus. Ondersteunt directe verbinding, koppelingsklem (Φ150 mm) en inductiekoppelingsmethoden.identificatie, en stapspanningsmodi, die diepte, stroom en signaalsterkte weergeven voor een betrouwbare kaart van de kabelroute.5 mm2 50 kV gelijkstroom nominale afgeschermde HV-uitgangskabel (10 m) en 3 kolommen 16 mm2 grondkabel.
- Uitgangsfrequenties:815 Hz, 8 kHz, 33 kHz, 83 kHz
- Uitgangsvermogen:10W, 4 niveaus (laag/gemiddeld/hoog/vol)
- Uitgangsspanning:150 Vpp
- Detectie diepte:≥ 10 m
- Receiver modus:Tracering, identificatie, stapspanning
- HV-uitgangskabel:2.5 mm2, 50 kV gelijkstroom, afgeschermd, 10 m
- Aardkabel:3 kolommen, 16 mm2 hoofd, 10 m met spoel
Werkstroom voor veldtests
- Test van de isolatie van kabels en foutbeoordelingVoer een eerste meting van de isolatieweerstand uit om de aanwezigheid van een fout te bevestigen en het type fout te karakteriseren (hoge/lage weerstand, open/kortsluiting).
- Voorplaatsing van de storing (XHGG502A)Sluit de 400 MHz TDR-locator aan. Gebruik voor fouten met lage weerstand de LV-impulsmethode; voor fouten met hoge weerstand/flashover gebruik voor impulsstroom, impulsspanning,of ARC-multipel-impuls voor het meten van de geschatte foutafstand tot 120 km.
- Het traceren van de kabelroute (507C)Met behulp van het multifrequente zender-ontvangersysteem het exacte pad van de kabel volgen, de diepte van de begraven grond meten (tot 10 m), de doelkabel positief identificeren en de route op het grondoppervlak markeren.
- Vervaardiging van impuls (XHHV535-4TS)Periodieke hoogspanningsoverspanningen (tot 32 kV, 2048 J) in automatische cyclusmodus (interval van ongeveer 6 s) op de defecte kabel aanbrengen, waardoor op het foutpunt detecteerbare akoestische en elektromagnetische signalen ontstaan.
- Precieze aanwijzing (XHDD503C)Loop de gemarkeerde kabelroute met de akoestisch-magnetische pinpointer.Bewaking van het tijdsverschil display het punt waar de akoestisch-magnetische tijdsvertraging nadert nul is recht boven de fout met 0.1 m nauwkeurigheid.
- Kabelreparatie en verificatie na de reparatieGraaf precies op het gemarkeerde punt, herstel de kabel en gebruik de XHHV535-4TS gelijkstroomstand testfunctie (0 ∼35 kV) om het herstel te verifiëren en de operationele integriteit te bevestigen.
Toepassingen
•Stedelijke distributienetwerken:Foutlocatie op begraven middel- en laagspanningsdistributiekabels tot 35 kV in stedelijke omgevingen
•Industriële installaties en commerciële installaties:Diagnostiek op elektriciteitsdistributiekabels van installaties die onder betonnen vloeren, geplaveide binnenplaatsen en bouwfondamenten lopen, waar de toegang beperkt is en precisie van cruciaal belang is.
•Elektrische bedrijven en dienstverlenersRoutinematig preventief onderhoud, noodreactie op storingen en tests na installatie voor het inbedrijven van ondergrondse kabelnetwerken van alle groottes.
•Mijnbouw en zware industrie:Robuust, veldklaar ontwerp (IP54/IP65 geclassificeerde componenten) biedt weerstand tegen moeilijke omgevingen voor betrouwbare kabeldiagnostiek in mijnbouw, olie en gas en zware productielocaties.
Vaak gestelde vragen
V1: Wat is er inbegrepen in deze draagbare kabelfout tester set?
De complete set omvat vier kerninstrumenten: XHHV535-4TS hoogspanningsoverspanningsgenerator (0 ̊32 kV, 2048J), XHGG502A TDR-kabelfoutlocator (400 MHz, 120 km bereik),XHDD503C kabelfoutpointer (0.1 m nauwkeurigheid, IP65), en 507C kabelpad uitgebreide tester (4-frequentie zender + ontvanger).Groundkabel set met drie kolommen (10 m), koppelklem (Φ150 mm) en alle benodigde toebehoren verpakt in versterkte houten behuizingen.
V2: Hoe werkt de 3-niveaus spanningsschakelaar op de overspanningsgenerator?
De XHHV535-4TS beschikt over drie handmatig schakelbare spanningsbereiken 0 8 kV (64 μF condensator), 0 16 kV (16 μF) en 0 32 kV (4 μF) elk geoptimaliseerd voor verschillende kabellengtes en foutsoorten.Een combinatie van lagere spanning en hogere capaciteit levert meer energie voor lange kabelstreken; hogere spanning/lagere capaciteitsinstellingen zorgen voor snellere stijgtijden bij moeilijke hoogweerstandsfouten.De verbrandingsfunctie levert tot 60 mA bij 32 kV voor het conditioneren van hoogweerstandsfouten voorafgaand aan de test.
V3: Wat onderscheidt de XHGG502A TDR-locator van de basisfoutlocators?
De XHGG502A werkt bij monsterneming tot 400 MHz met adaptieve snelheidsselectie (1 ‰ 400 MHz) en ondersteunt vier verschillende testmethoden: laagspanningspuls (TDR), impulsstroom, impulsspanning,en ARC meervoudige pulsDe ARC-multiple-impulsmodus vangt meerdere golfvormsets op per HV-impuls, waardoor de vertragingstijd niet meer kan worden aangepast en de foutanalyse bij hoge weerstand en waterinademing drastisch vereenvoudigd wordt.met een spanning van 300 V enMet een minimale resolutie van 0,07 m over een bereik van 120 km, levert het een precisie van laboratoriumniveau in een veldgereed instrument.
V4: Kan het systeem werken in natte of stoffige veldomgevingen?
De XHDD503C pinpointer is IP65 waterdicht met een volledig digitale metaal intelligente sonde en automatische zwijgfunctie.De XHHV535-4TS overspanningsgenerator is voorzien van IP54-bescherming met uitgebreide veiligheidsvergrendelingen, waaronder bescherming tegen nulstartAlle componenten werken betrouwbaar van -25°C tot +65°C met een relatieve vochtigheid tot 90%.De militaire 600 Ω geluidsonderdrukkende koptelefoons van de pinpointer houden de gebruiker scherp, zelfs in lawaaierige omgevingen.
V5: Wat zijn de aankoopvoorwaarden, levering en ondersteuning?
Standaard verzendtijd is 8-10 werkdagen na orderbevestiging.Elk onderdeel is afzonderlijk verpakt in versterkte houten dozen van exportkwaliteit met een interne schuim demping voor schadevrije internationale verzending. XZH TEST biedt standaard fabrikant garantie met optionele uitgebreide dekking. Minimale bestelhoeveelheid is 1 eenheid met T / T betalingsvoorwaarden. Jaarlijkse levercapaciteit is 1000 sets,de beschikbaarheid te waarborgen voor zowel individuele evaluatie-aankoop als grootschalige utility implementatieprogramma's.
