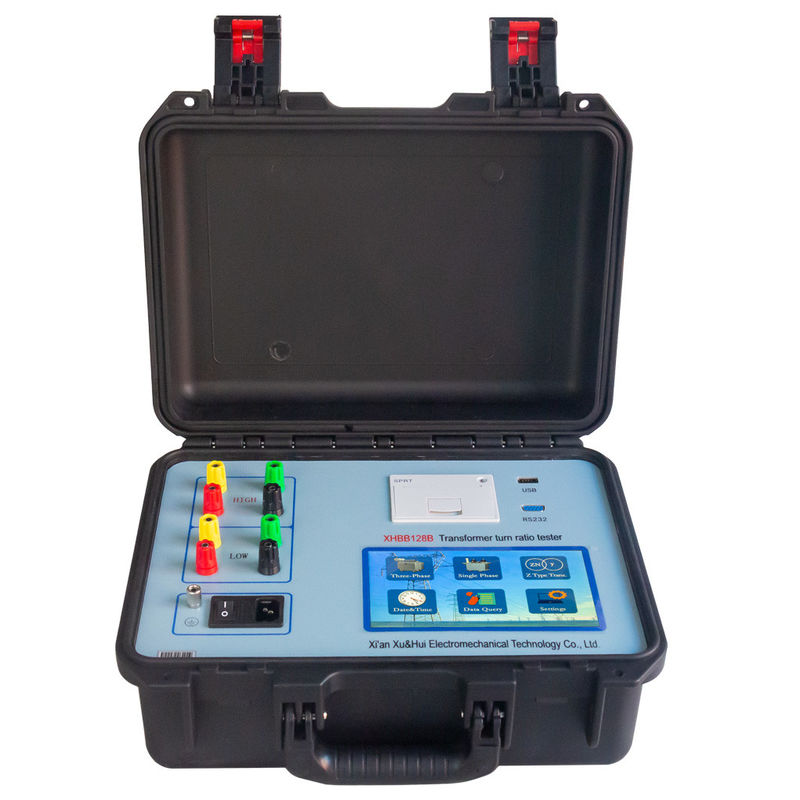

XHBB128B — Driefasige Transformator Draairatio Tester
0,9–10000 Bereik • ±0,1% Nauwkeurigheid • Automatische Groepsidentificatie 0–11
De XHBB128B is een professionele driefasige transformator draairatio tester, ontworpen voor inbedrijfstelling, productie- en preventief onderhoud van vermogenstransformatoren. Het meet de draai- of spanningsverhouding van operationele transformatoren om de correctheid van de wikkelingen, de toestand van de schakelaar, de detectie van kortsluiting tussen windingen en de compatibiliteit met parallelle werking te verifiëren. In tegenstelling tot traditionele eenfasige ratio bruggen met niet-intuïtieve analoge uitlezingen, maakt de XHBB128B gebruik van een driefasige precisie-inverter voeding die snelle, zeer nauwkeurige metingen levert over een breed bereik van 0,9–10000. Het instrument identificeert automatisch de bedradingsgroepen van de transformator (0–11), ondersteunt tot 99 aftakposities, inclusief asymmetrische aftakconfiguraties, en biedt een uitgebreide diagnostische oplossing die voldoet aan de preventieve testvoorschriften van het Ministerie van Elektriciteit.
Belangrijkste Kenmerken
- Driefasige Precisie-Inverter Voeding: Vervangt eenfasige netvoeding door een precisie driefasige inverterbron, waardoor harmonische storingen van het net worden geëlimineerd voor consistent nauwkeurige metingen, zelfs bij gebruik van generatorstroom.
- Automatische Bedradingsgroep Identificatie: Identificeert automatisch transformator aansluitgroepen 0–11 met driefasige uitgang, en meet tegelijkertijd de hoeken tussen de fasen voor een volledige analyse van de wikkelingsconfiguratie.
- Brede Transformator Compatibiliteit: Ondersteunt Z-type, gelijkrichter, aarding, elektrische oven, faseverschuivende, balans transformatoren en andere gespecialiseerde transformatortypes met de meest uitgebreide beschikbare meetparameters.
- Tot 99 Aftakposities: Na het invoeren van de nominale parameters berekent het instrument automatisch de ratio waarden, foutpercentages en precieze aftakschakelaar posities — inclusief asymmetrische aftakconfiguraties waarbij de positie van het aftakcontact niet alleen door spanningsmeting kan worden bepaald.

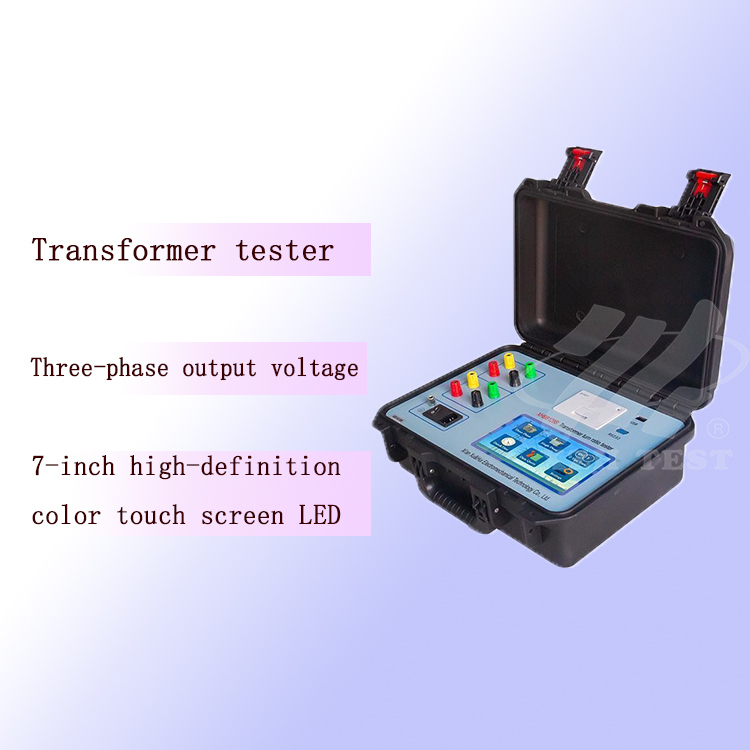

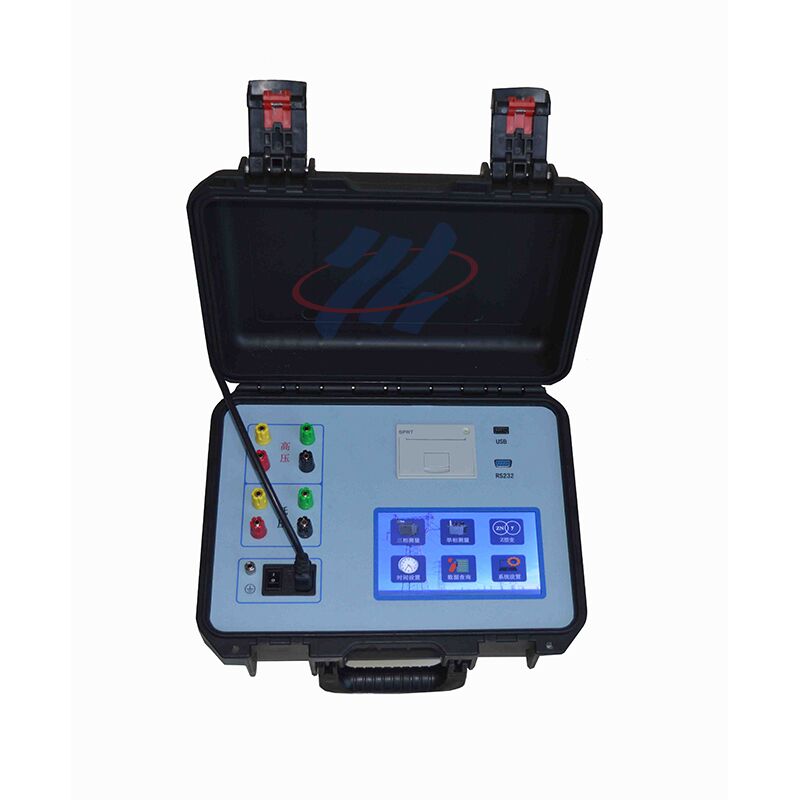

- 7-Inch HD Touchscreen: High-definition kleurendisplay met modulaire weergave en intuïtieve stap-voor-stap aanwijzingen elimineert de noodzaak van handleidingen tijdens veldwerkzaamheden.
- Uitgebreide Veiligheidsvoorzieningen: Ingebouwde hoog/laagspannings omgekeerde aansluitingsbeveiliging, beveiliging tegen kortsluiting tussen windingen, beveiliging tegen verkeerde bediening van de aftakschakelaar en beveiliging tegen volledige kortsluiting van de uitgang voor maximale stabiliteit van het instrument.
- Multi-Interface Data-uitvoer: Geïntegreerde thermische printer, USB-stick interface en RS232 seriële poort voor papierloze kantoorintegratie en flexibel databeheer.
- Robuuste Veldklare Behuizing: Multifunctionele technische kunststof koffer met koude- en temperatuurbestendigheid, afgedicht waterdicht ontwerp en val-/schokbestendigheid voor betrouwbare veldtesten in veeleisende omgevingen.
Technische Specificaties
| Parameter |
Specificatie |
| Testbereik |
0,9 – 10000 |
| Meetnauwkeurigheid |
±0,1% + 2 cijfers (0,9–500)
±0,2% + 2 cijfers (501–2000)
±0,5% + 2 cijfers (2001–10000) |
| Resolutie |
0,0001 minimaal |
| Uitgangsspanning |
Automatisch aangepast aan de belasting |
| Werkende Voeding |
AC220V ±10%, 50 ±1Hz |
| Omgevingstemperatuur |
-10°C tot +40°C |
| Relatieve Vochtigheid |
≤85%, geen condensatie |
| Afmetingen Host |
360 × 290 × 170 mm |
| Afmetingen Kabeldoos |
360 × 290 × 170 mm |
| Gewicht Host |
5,9 kg |
| Gewicht Kabeldoos |
5,65 kg |
| Display |
7-inch HD kleurendisplay met touchscreen, digitale achtergrondverlichting aanpassing |
| Data-interfaces |
Ingebouwde thermische printer, USB-opslag, RS232 seriële communicatie |
| Max. Aftakposities |
99 (ondersteunt asymmetrische aftakconfiguraties) |
Meetmogelijkheden
Driefasige Meting
Gelijktijdige Driefasige Ratio Test • Automatische Groepsidentificatie 0–11
Sluit de testkabels van de hoog- en laagspanningszijde (geel/groen/rood/zwart) aan op de corresponderende A/B/C/O-terminals. Na het invoeren van de nominale hoog- en laagspanningswaarden, het aftakniveau en het aftaktype, meet het instrument automatisch de driefasige draairatio, berekent de foutwaarden voor elke fase, identificeert de bedradingsgroep van de transformator en toont de exacte positie van de aftakschakelaar. De test is in enkele seconden voltooid met alle resultaten weergegeven op het 7-inch touchscreen.
Eenfase Meting
Eenfase Transformator Ratio Test • Precisie Nauwkeurigheid
Selecteer voor eenfasige transformatoren of fase-voor-fase verificatie de eenfasige meetmodus. Het instrument past testspanning toe op het aangewezen fasepaar en meet de exacte draairatio met dezelfde ±0,1% nauwkeurigheid. Ideaal voor eenfasige distributietransformatoren, instrumenttransformatoren en gedetailleerde fase-voor-fase diagnostische onderzoeken.
Z-Type Transformator Meting
Gespecialiseerde Zigzag Transformator Test • Faseverschuiving & Balans Analyse
Speciale meetmodus voor Z-type (zigzag) transformatoren, gelijkrichtertransformatoren, aardtransformatoren, elektrische oventransformatoren, faseverschuivende transformatoren en balanstransformatoren. Het instrument past gespecialiseerde excitatie sequenties en meetalgoritmen toe die zijn afgestemd op de unieke wikkelingsconfiguraties van deze transformatortypes, en levert de meest uitgebreide meetparameters die beschikbaar zijn in een draagbare tester.
Test Workflow
- Testkabels AansluitenSluit de hoogspanningskabels (A/B/C/O) aan op de HV-terminals van de transformator en de laagspanningskabels (a/b/c/o) op de LV-terminals volgens het bedradingsschema op het scherm voor het geselecteerde transformatortype.
- Nominale Parameters InvoerenVoer de nominale hoog- en laagspanningswaarden van de transformator, het aftakniveau (aftakafstand) en het aftaktype in op het 7-inch touchscreen. Het instrument slaat deze parameters op voor automatische fout- en positieberekening over alle aftakpunten.
- Meetmodus SelecterenKies uit driefasige, eenfasige of Z-type meetmodi, afhankelijk van de te testen transformator. Het instrument past automatisch de juiste excitatie sequentie toe.
- Meting UitvoerenDruk op start om de test te starten. De driefasige precisie-inverter voeding past de testspanning toe en het instrument registreert tegelijkertijd ratio waarden, foutpercentages, hoeken tussen de fasen en identificatie van de bedradingsgroep.
- Resultaten Opslaan, Printen of ExporterenBekijk de resultaten op het touchscreen. Sla gegevens op een USB-stick op, print via de ingebouwde thermische printer of verzend naar een pc via RS232 voor rapportgeneratie en archivering.
Toepassingen
•Productie van Vermogenstransformatoren: Productielijntesten van half- en eindproducten van vermogenstransformatoren om de correctheid van de draairatio, de functionaliteit van de aftakschakelaar en de wikkelingsconfiguratie te verifiëren vóór fabrieksacceptatie en verzending.
•Inbedrijfstelling & Installatie van Transformatoren: On-site verificatie van nieuw geïnstalleerde transformatoren vóór inschakeling, waarbij basisratio-gegevens worden vastgesteld voor toekomstige vergelijkingen met preventief onderhoud.
•Preventief Onderhoud & Diagnostiek: Routinetesten volgens de preventieve testvoorschriften van het Ministerie van Elektriciteit om kortsluiting tussen windingen, degradatie van de aftakschakelaar en wikkelingsfouten te detecteren voordat ze transformatoruitval veroorzaken.
•Onderstation & Industriële Testen: Uitgebreide ratio-analyse van distributie-, vermogens- en speciale transformatoren in onderstations, industriële installaties, hernieuwbare energiecentrales en mijnbouwoperaties.
Veelgestelde Vragen
V1: Welke transformatortypes kan de XHBB128B testen?
De XHBB128B is compatibel met vrijwel alle transformatortypes, waaronder standaard driefasige en eenfasige vermogenstransformatoren, distributietransformatoren, Z-type (zigzag) transformatoren, gelijkrichtertransformatoren, aardtransformatoren, elektrische oventransformatoren, faseverschuivende transformatoren en balanstransformatoren. Het instrument ondersteunt bedradingsgroepen 0–11 met automatische identificatie en kan aftakschakelaars met maximaal 99 posities meten, inclusief asymmetrische aftakconfiguraties.
V2: Hoe verbetert de driefasige precisie-inverter voeding de nauwkeurigheid?
Traditionele ratio testers gebruiken eenfasige netvoeding die harmonische vervorming bevat die de meetnauwkeurigheid beïnvloedt. De XHBB128B gebruikt een zelfgemaakte driefasige precisie-inverter voeding als meetbron. Dit elimineert de storing van net harmonischen volledig, wat resulteert in een consistente ±0,1% nauwkeurigheid. Wanneer de werkende voeding een generator is (gebruikelijk bij afgelegen onderstations), wordt de meetkwaliteit volledig onaangetast, aangezien de testspanning onafhankelijk wordt gesynthetiseerd.
V3: Kan het instrument kortsluiting tussen windingen detecteren?
Ja. Een van de belangrijkste diagnostische mogelijkheden van de XHBB128B is het detecteren van kortsluiting tussen windingen in transformatorwikkelingen. Wanneer er een kortsluiting tussen windingen bestaat, wijkt de effectieve draairatio af van de nominale waarde. Het instrument meet de werkelijke ratio met een resolutie van 0,0001 en vergelijkt deze met de verwachte waarde, waarbij elke afwijking die de normale tolerantie overschrijdt, wordt gemarkeerd. In combinatie met de ingebouwde beveiliging tegen kortsluiting tussen windingen tijdens het testen, biedt het zowel diagnostische mogelijkheden als operationele veiligheid.
V4: Hoe werkt de identificatie van de aftakschakelaar positie met asymmetrische aftakking?
Na het invoeren van de nominale hoog- en laagspanningswaarden, het aftakniveau (bijv. 1,25% voor een 110 ± 8 × 1,25% transformator) en het aftaktype (aantal posities), berekent het instrument automatisch de verwachte ratio voor elke aftakpositie. Tijdens de meting vergelijkt het de gemeten ratio met alle berekende posities en identificeert nauwkeurig op welke aftak de schakelaar momenteel is ingesteld. Dit werkt zelfs voor transformatoren waarbij de nominale aftakpositie niet in het middenpunt ligt, en voor asymmetrische aftakconfiguraties waarbij de spanningsrelatie niet lineair is over de posities.
V5: Wat zijn de aankoopvoorwaarden en wat is inbegrepen in het pakket?
De XHBB128B wordt geleverd als een complete, direct te gebruiken kit, inclusief het hoofdtestinstrument (360×290×170mm, 5,9kg), een aparte kabeldoos (dezelfde afmetingen, 5,65kg) met alle HV- en LV-testkabels, een netsnoer, een aardingskabel, een USB-stick en thermisch printerpapier. De standaard levertijd is 5–8 werkdagen. Elke unit is verpakt in een robuuste multifunctionele technische kunststof koffer die koud-/temperatuurbestendig, waterdicht en val-/schokbestendig is. XZH TEST biedt standaard fabrieksgarantie met optionele verlengde dekking. De minimale bestelhoeveelheid is 1 eenheid met T/T betalingsvoorwaarden.
