Accuraat draagbaar systeem voor het opsporen van storingen in kabels

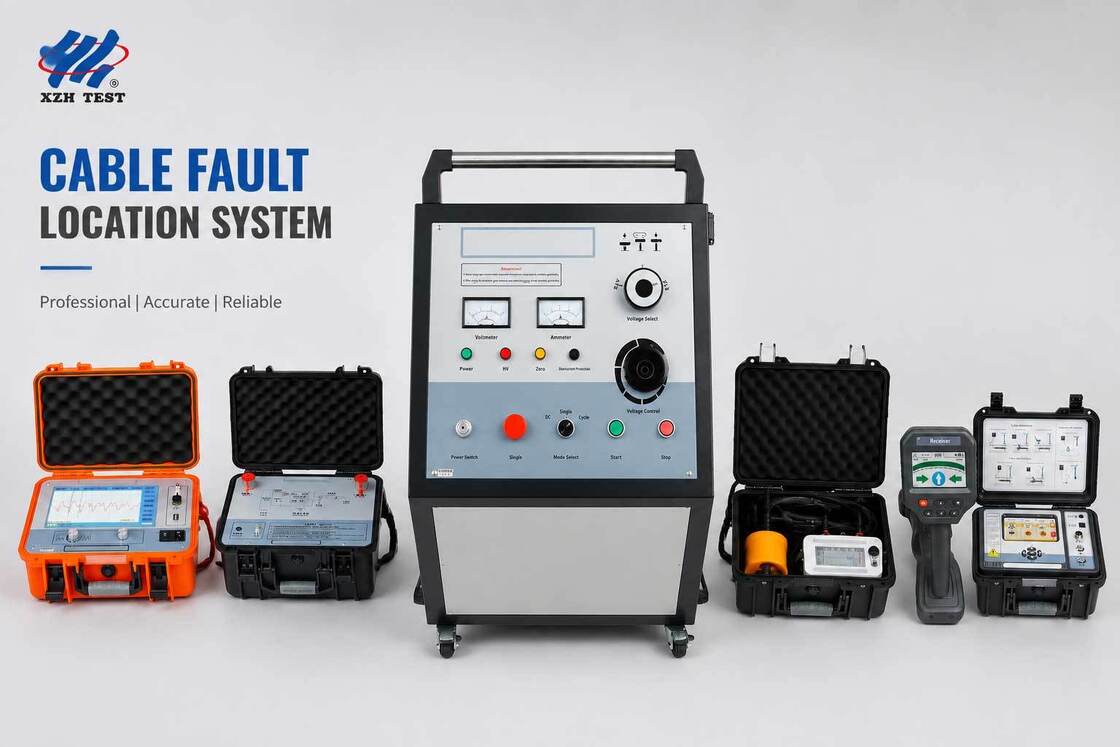

Het XZH TEST Accurate Portable Cable Fault Location System is een volledig geïntegreerd diagnostisch platform, ontworpen voor middel- en laagspannings ondergrondse energienetwerken tot 35 kV. Door een 2048J multi-voltage surge generator, 400 MHz digitale TDR pre-locator, akoestisch-magnetische precisie pinpointer en multi-frequentie kabelpad tester te combineren in één gecoördineerde veldoplossing, dekt dit systeem de volledige workflow voor foutopsporing — van foutconditionering en pre-locatie tot centimeter-nauwkeurige lokalisatie en kabelroute-identificatie. Ontworpen voor buitendienstteams van nutsbedrijven, elektrische aannemers en industriële onderhoudsteams, levert het professionele nauwkeurigheid in een robuust, transporteerbaar pakket, geschikt voor zware veldomstandigheden van -25°C tot +65°C.

1. XHHV535-4TS — 2048J Hoogspannings Surge Generator

Impulsenergiebron & Foutconditionering

De krachtpatser van het systeem. Levert tot 2048 Joule surge-energie met drie schakelbare spanningsniveaus (8 kV / 16 kV / 32 kV) voor nauwkeurige energieregeling voor verschillende kabelspanningsklassen. Levert de hoogenergetische impulsen die nodig zijn voor foutpre-locatie met boogreflectie en akoestisch-magnetische lokalisatie. Beschikt over continue 60 mA brandstroom voor foutconditionering, nulstartbeveiliging, automatische interne condensatorontlading en een IP54-geclassificeerde behuizing.

• Uitgangsspanning: 8 kV / 16 kV / 32 kV (drie niveaus schakelbaar)
• Ontladingsenergie: 2.048 Joule (maximaal)
• Brandstroom: 60 mA @ 32 kV voor foutconditionering
• Ingebouwde Condensator: 64 μF / 16 μF / 4 μF
• Veiligheid: Nulstartvergrendeling, automatische ontlading, overspannings-/overstroom-/oververhittebeveiliging
• Beschermingsgraad: IP54

2. XHGG502A — Digitale TDR Kabel Fout Pre-Locator

Hoge Resolutie Foutmeting

Geavanceerde Time Domain Reflectometer voor snelle initiële foutafstandmeting. Ondersteunt vier testmethoden — laagspanningspuls, impulsstroom, impulsspanning en ARC meerpuls — om alle kabelisolatiefouttypen aan te kunnen. Met een maximale bemonsteringsfrequentie van 400 MHz, een puls amplitude van 300 V en tien selecteerbare meetbereiken van 100 m tot 100 km, levert het een minimale resolutie van 0,07 m met een meetfout ≤±(0,5%×L+1m). Beschikt over automatische impedantieaanpassing en 0–100% instelbare signaalversterking.

• Testmethoden: LV puls, Impulsstroom, Impulsspanning, ARC meerpuls
• Bemonsteringsfrequentie: 1 MHz – 400 MHz
• Meetbereik: ≥120 km
• Minimale Resolutie: 0,07 m
• Puls Amplitude: 300 V
• Uitgangsimpedantie: Automatische aanpassing

3. XHDD503C — Akoestisch-Magnetische Precisie Pinpointer

Centimeter-Nauwkeurige Foutlokalisatie

Professionele akoestisch-magnetische synchrone ontvanger voor precieze foutlokalisatie. Werkt in vier modi (Standaard, Verbeterd, Ruisreductie, Aangepast) met intelligente tijdverschil-, elektromagnetische inspectie- en akoestische meetmethoden. Het 5-inch TFT ultraheldere 800×480 kleurendisplay biedt intuïtieve grafische begeleiding, terwijl de 120 dB volledig automatische versterking en 16-traps dynamisch bereik (0–112 dB) betrouwbare detectie garanderen in de meest lawaaierige veldomstandigheden. IP65 waterdichte classificatie voor alle weersomstandigheden.

• Vaste-Punt Nauwkeurigheid: 0,1 m (vast punt & pad)
• Versterking: 120 dB, volledig automatisch + handmatig instelbaar
• Frequentiebereik: 100 – 1600 Hz
• Display: 5-inch TFT ultrahelder 800×480 kleurendisplay
• Batterij: 4 × 18650 lithium, 8+ uur gebruiksduur
• Waterdicht: IP65

4. XHGX507C — Kabelpijpleiding Uitgebreide Tester

Route Tracering & Identificatie

Multi-frequentie zender-ontvanger systeem voor kabelpad tracering, dieptemeting, kabelidentificatie en stapspanningsfoutdetectie. De zender levert tot 15 W over 11 actieve frequenties (640 Hz tot 197 kHz) met 9 instelbare vermogensniveaus en een maximale output van 150 Vpp. De ontvanger beschikt over een 4,3-inch zonlichtleesbaar LCD kleurendisplay dat diepte, stroom, frequentie, modus, versterking en signaalsterkte toont. Ondersteunt directe aansluiting, koppeling en inductieve uitgangsmethoden met een Φ150 mm koppelingsklem. Detectiediepte reikt tot 0–20 m.

• Actieve Frequenties: 11 frequenties van 640 Hz tot 197 kHz
• Uitgangsvermogen: 15 W max, 9 niveaus instelbaar
• Detectiediepte: 0 – 20 m
• Display: 4,3-inch LCD kleurendisplay, zonlichtzichtbaar
• Werkmodi: Tracering, identificatie, stapspanning
• Passieve Detectie: 50/60/250 Hz netfrequentie + RF-band

1. Kabelisolatietest & Foutconditionering (XHHV535-4TS)Voer een initiële isolatieweerstandsmeting uit om de aanwezigheid van een fout te bevestigen en het fouttype te karakteriseren. Pas DC of hoogspannings surge toe om het foutpunt te conditioneren — waardoor het doorslaat en ontlaadt om een detecteerbaar transiënt signaal te creëren.
2. Fout Pre-Locatie (XHGG502A)Sluit de TDR pre-locator aan en gebruik de principes van reizende golfreflectie om een ruwe meting te maken van alle soorten hoofd-isolatiefouten in kabels. Selecteer de optimale testmethode (LV puls, impulsstroom, impulsspanning of ARC meerpuls) op basis van de foutkenmerken voor snelle afstandsberekening.
3. Route Tracering & Identificatie (XHGX507C)Gebruik de uitgebreide tester om het exacte kabelpad te traceren, de begraafdiepte te meten en de doel kabel positief te identificeren tussen meerdere circuits. Markeer de route op het grondoppervlak ter voorbereiding op nauwkeurige lokalisatie.
4. Surge Impuls Generatie (XHHV535-4TS)Pas hoogenergetische surges toe op de defecte kabel op het geselecteerde spanningsniveau om detecteerbare akoestische en elektromagnetische signalen op het foutpunt te creëren voor de pinpointer.
5. Nauwkeurige Pinpointing (XHDD503C)Loop het kabelpad af met de akoestisch-magnetische pinpointer met behulp van intelligente tijdverschil- en synchrone trigger methoden. Identificeer de exacte foutlocatie tot op 0,1 m — minimaliseer de graafruimte en reparatietijd.
6. Kabelreparatie & VerificatieGraaf precies op het gemarkeerde punt, repareer de kabel en verifieer de herstelling met een definitieve isolatietest om de operationele integriteit te bevestigen.

• Stedelijke Distributienetwerken: Foutopsporing op begraven middel- en laagspannings distributiekabels in stedelijke omgevingen — waar 0,1 m pinpointing nauwkeurigheid minimale weggravingen, verkeershinder en herstelkosten met zich meebrengt.
• Industriële Faciliteiten: Diagnostiek op stroomdistributiekabels van fabrieken, inclusief kabels onder betonvloeren, bestrate terreinen en gebouwfunderingen waar de toegang beperkt is.
• Hernieuwbare Energie Sites: Kabelstoringdetectie in windparken, zonne-PV-installaties en energieopslagfaciliteiten met uitgebreide begraven collector- en voedingskabelnetwerken.
• Transportinfrastructuur: Ondergrondse kabeldiagnostiek voor spoorwegen, luchthavens, havens en tunnel elektrische systemen waar snelle foutherstel cruciaal is voor operationele continuïteit.
• Elektrische Nutsbedrijven & Service Aannemers: Routine preventief onderhoud, noodhulp bij storingen en testwerkzaamheden na installatie voor LV/MV energiekabelnetwerken.
