Middel- en laagspanningskabelfoutlocatorsysteem voor nauwkeurige ondergrondse kabelfoutlocatie

Name: Middel- en laagspanningskabelfoutlocatorsysteem voor nauwkeurige ondergrondse kabelfoutlocatie
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4Z+XHGG501B+XHDD503C
Price: 5000 USD
Availability: InStock

Productdetails:

Place of Origin:	Shaanxi
Merknaam:	XZH TEST
Certificering:	CE
Model Number:	XHHV535-4Z+XHGG501B+XHDD503C

Detailinformatie

Place of Origin:

Shaanxi

Merknaam:

XZH TEST

Certificering:

Model Number:

XHHV535-4Z+XHGG501B+XHDD503C

Markeren:

High Light

Markeren:

Ondergrondse kabelfoutlocatorsysteem

Accuraat ondergrondse kabelfoutlocatorsysteem

Trading Information

Minimum Order Quantity:

1unit

Prijs:

EXW 5000

Packaging Details:

wooden packaging

Payment Terms:

T/T

Supply Ability:

500 units per month

Productomschrijving

Productbeschrijving

Xzh Test Manufacturer Cable Fault Locator Set 35kv and Below Cable Fault Testing

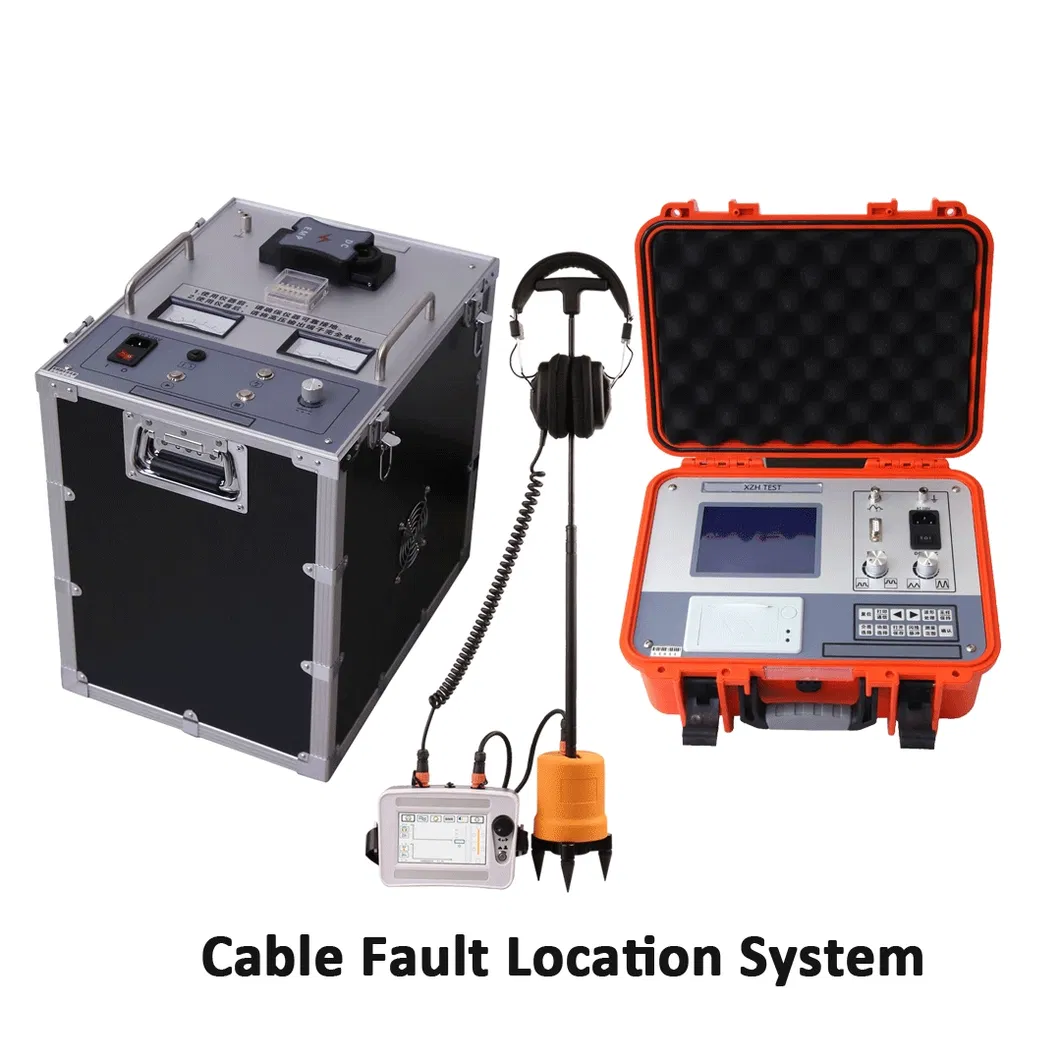

XZH TEST Draagbaar kabelfoutlocatiesysteem is ontworpen voor:

★Hoogspanningspulsgenerator:XHHV535-4Z Hoogspanningsimpulsgenerator 2450J is voorzien van een schakelaar voor de spanningsspanning, waarmee de maximale spanningsimpulsenergie bij 32 kV kan worden bereikt.Het beschikt over systemen voor de beveiliging van de bedieners en biedt een betrouwbare en uitgebreide technische oplossing voor storingen van lage- en middenspanningskabels..

★Voorlocatie van kabelfouten: XHGG501B De kabelfoutenmeter is geschikt voor het meten van fouten bij lage weerstand, kortsluiting, open circuit,alsmede lekkage met hoge weerstand en storingen met flashover met hoge weerstand in stroomkabels, hoogfrequente coaxiale kabels, telefoonkabels, straatverlichtingskabels en ingebouwde draden van verschillende materialen met verschillende dwarsdoorsneden en verschillende media.Uitstekend kabelsysteem met automatische productie van testrapporten.

★ kabelfoutenpointer: XHDD503C gebruikt het akoestisch-magnetische synchronisatieprincipe van trillingsopname en elektromagnetische inductie om de specifieke locatie van het kabelfoutpunt te bepalen.Met behulp van een hoogspanningspulsgeneratorDe fysieke verschijnselen zoals trillingsgolven, geluidsgolven en elektromagnetische golven die door de flits worden gegenereerd Na intelligente verwerking door de host worden de foutafstand en het uitgangsfoutgeluid weergegeven..Ten slotte wordt de precieze locatie van het storingpunt beoordeeld aan de hand van het gehoor en het gezichtsvermogen van de tester, d.w.z. de precieze locatie van het storingpunt van de kabel "recht boven de kabel,binnen het grof meetbereik" is voltooid..

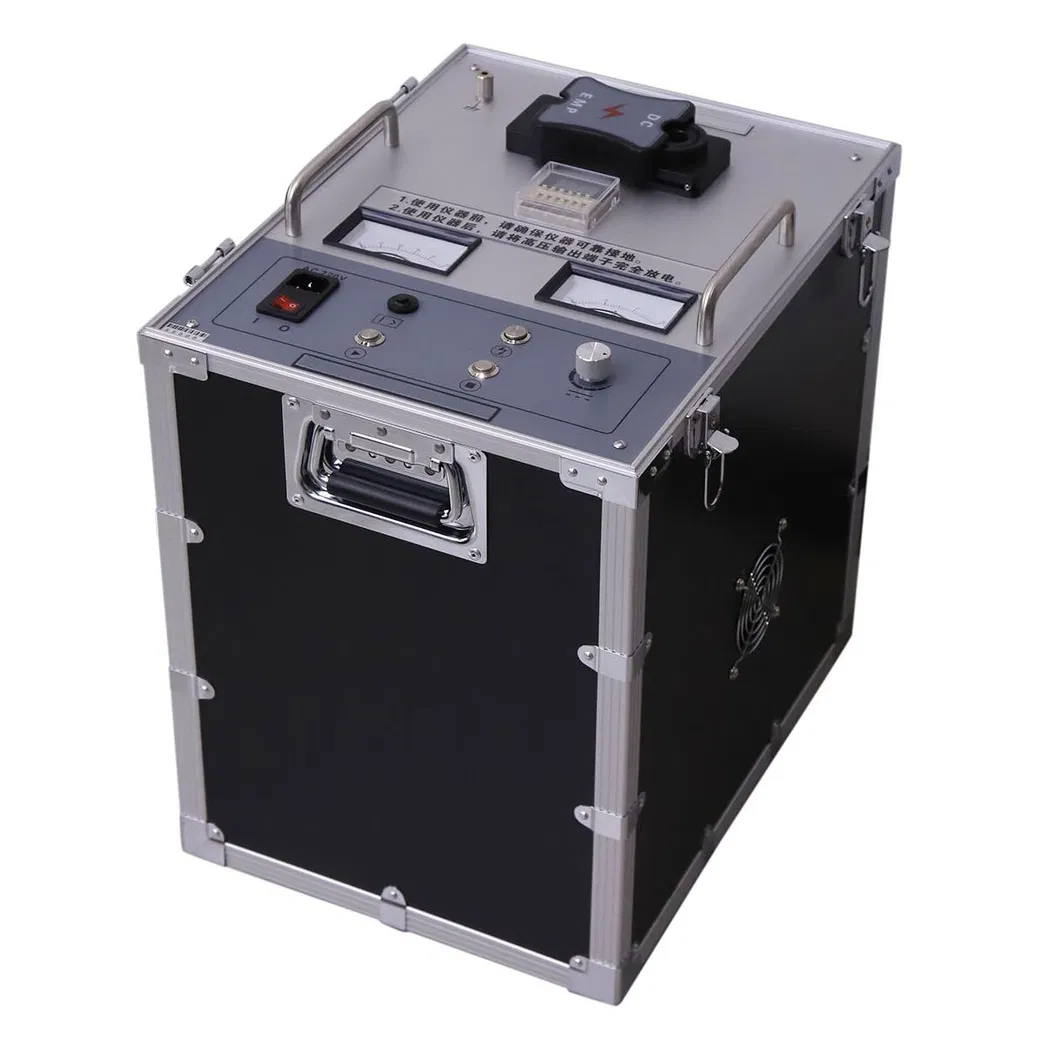

Hoogspanningsoverspanningsgenerator XHHV535-4Z

Impulsspanning:0~35kV (standaard 0~28kV)
Hoogspanningspartijdruk:1.5 klasse
ingebouwde condensator:4 μF
Afvoervermogen:0~2450 J (standaard 0~1568 J)
Polariteit van de uitgangsspanning:negatieve polariteit
Invalvermogen:400 W
Temperatuurbescherming:85oC
Werkende voedingsbron:AC 220V±10% / 50Hz±2Hz
Omgevingstemperatuur:-20 °C tot +50 °C

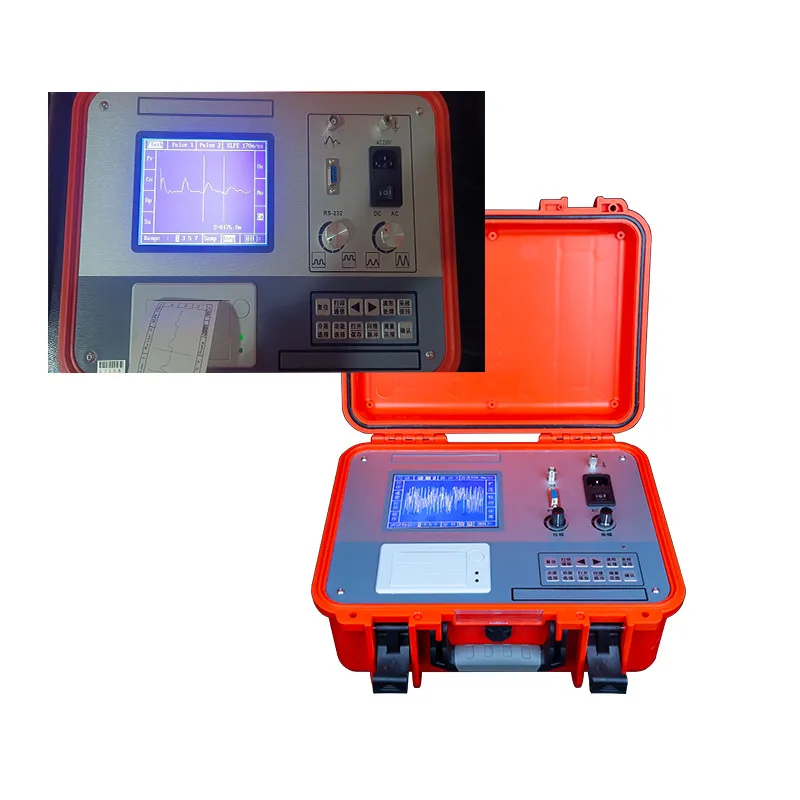

Kabelfout voorlocatie XHGG501B
De kabelfoutpre-locator is geschikt voor het meten van de lage weerstand, kortsluiting, open circuitfout, hoge weerstand lek en hoge weerstand flits over de storing van stroomkabels, hoge frequentie coaxiale kabels, lokale telefoonkabels, straatlampen en begraven draden van verschillende materialen met verschillende dwarsdoorsneden en verschillende media.
•Industrieel 5.7InchLCD-scherm
•Centrale besturing op één chip, drukknop-operatiemodus, sterke vermogen tegen interferentie;
•met range, snelheidsmeting, weerstand en andere functies;
•Micro printer en host integratie, kan testgolfvorm en testrapport op elk gewenst moment afdrukken
•Automatische continue bemonstering, nooit een ontladingsgolfvorm missen
•Testmethode: flits overmonsterneming, laagspanningspulsmonsterneming
•Impulsmamplitude: 100 Vpp
•Pulssbreedte: 0,1 uS en 2 uS
•Meetafstand: Smax: 30 km Smin: 15 m
•Meetfout: grove absolute fout: ±10m grove relatieve fout: ± 1%
(DL/T849.1-2004 specificeert maximaal ±(1%L+20) m, waarbij: L de kabellengte is)
•Stroomvoorziening: ingebouwde stroomvoorziening 24V/7Ah, kan 6 uur continu werken.Het kan ook worden aangesloten op AC 220V 50Hz stroomtoevoer

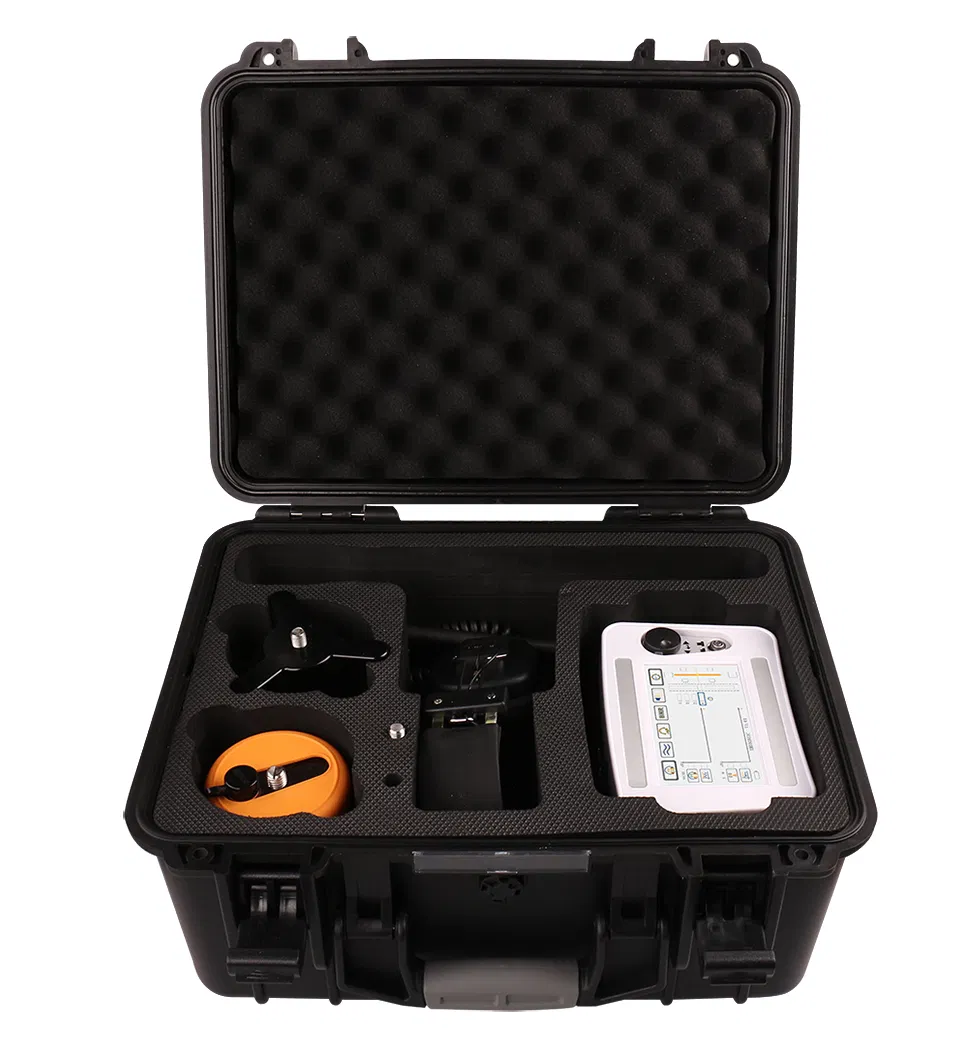

Cable Fault Pinpointer XHDD503C

Geluidskanaal-bandbreedte
I All-pass: 100Hz ~ 1600Hz.
L lage pass: 100 Hz ~ 300 Hz.
Hoog passend: 160 Hz~1600 Hz.
I Band pass: 200 Hz ~ 600 Hz.
Kanalen aanpassen:8 geluidsniveaus, magnetisch en spanning.
Geluidsuitgang:Gewin: 16 niveaus (0-112 dB), Impedantie: 350Ω
Detectiebereik:0.00-99.99ms, 75mV-75V
Genauigheid van detectie:Positionering: ≤ 0,1 m; pad: ≤ 0,5 m
Werkende voedingsbron:4*18650 standaard lithiumbatterij.
Standby-tijd:meer dan 8 uur
Omgevingstemperatuur:-25-65oC; relatieve luchtvochtigheid: ≤ 90%
Afmetingen van het volume:428L × 350W × 230H
Totaal gewicht:7 kg

Foto's ter plaatse
