🎯 Ontworpen voor kabelbouwteams die intelligente, spraakgestuurde veiligheidsverificatie vereisen
🔊 Bouwploegen in het veldSpraakopdrachten + LCD begeleiden elke stap, waardoor procedurefouten onder druk worden geëlimineerd
📋 Kabelmigratie & ReparatieploegenDubbele shooter op 60° creëert twee kortsluitingspunten voor waterdichte verificatie
🛡️ Veiligheidsgerichte organisatiesTiming + afstandsbedieningsmodi houden operators volledig geïsoleerd tijdens het doorboren
Productoverzicht

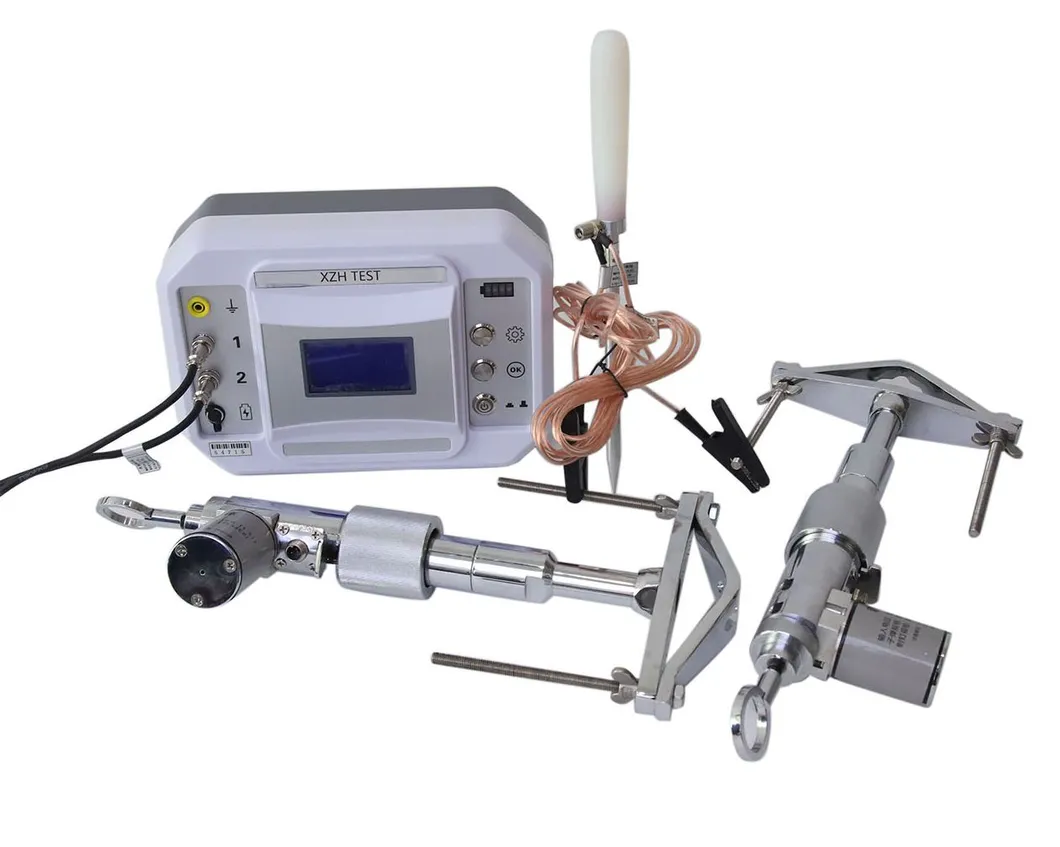

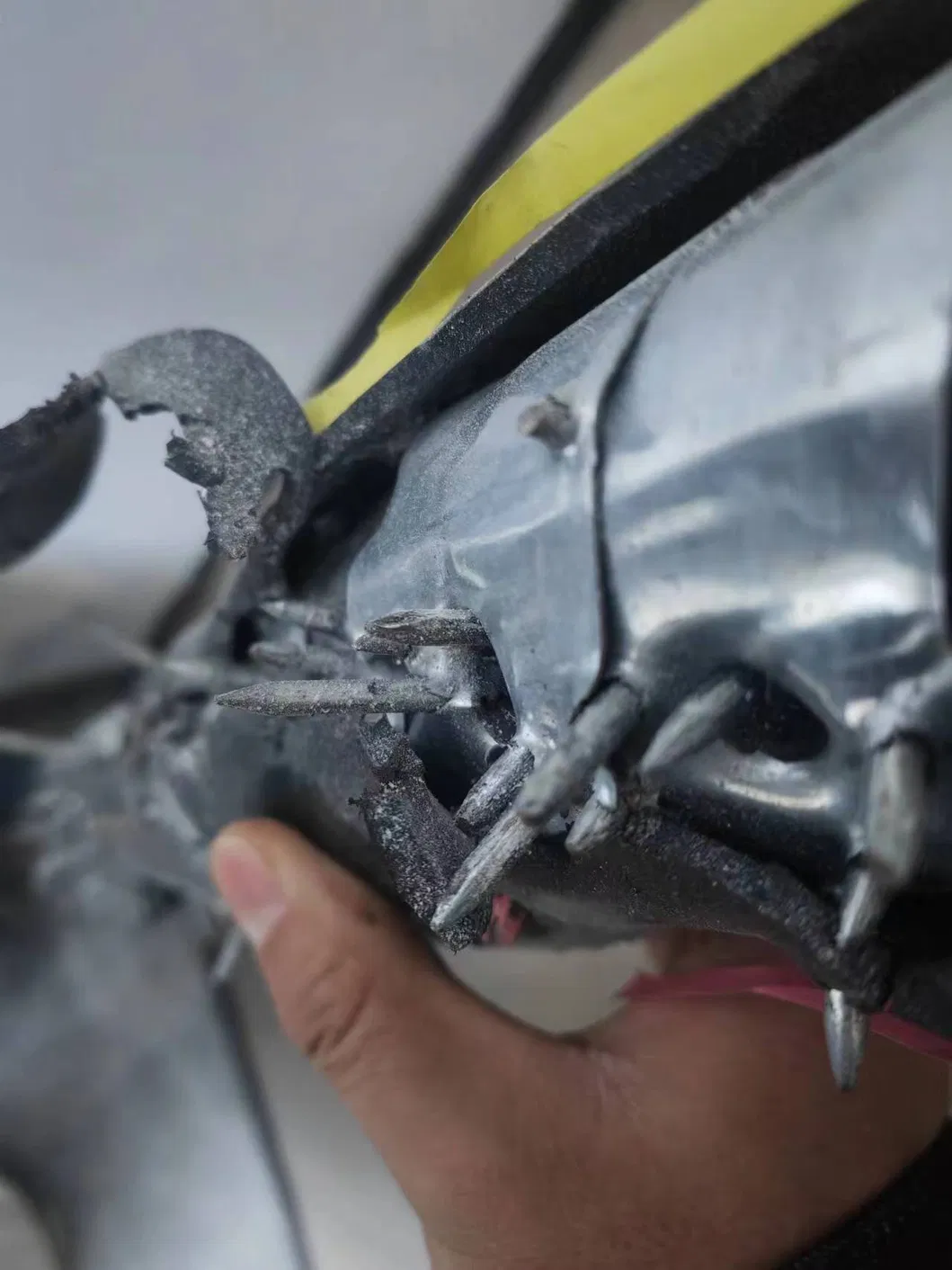

Elk jaar komen er in energiesystemen menselijke ongevallen voor als gevolg van handmatig zagen van verkeerde onder spanning staande kabels. De XHZS506YS Intelligente Kabel Spijker elimineert dit risico volledig. Met behulp van een op afstand bediend dubbel-shooter systeem voert het destructieve verificatie uit door de doelkabels te doorboren — als de kabel onder spanning staat, zal deze exploderen (gevaar bevestigend), en als deze dood is, treedt er geen reactie op (bevestigend dat het veilig is om te zagen). Dit is de enige absolute methode om de kabelstatus te verifiëren voordat er wordt gezaagd.
Bij de aanleg, migratie en reparatie van stroomkabels moeten operators eerst de doelkabels identificeren tussen vele andere. Hoewel ontwerpgegevens en elektronische identificaties helpen bepalen aan welke kabel gewerkt moet worden, vereist de definitieve absolute bevestiging fysieke verificatie door gecontroleerde kortsluiting — en de XHZS506YS biedt dit met spraakgestuurde intelligentie, dubbele modusbediening en volledige operatorisolatie.
🔍 XHZS506YS vs XHZS506S — Intelligent vs Basis: De XHZS506YS beschikt over een LCD-display dat de bedieningsinhoud en het controleproces weergeeft, spraakopdrachten voor stap-voor-stap begeleiding, Bevestig (OK) en Selecteer drukknopen voor modusselectie, en timingmodus voor geautomatiseerde doorboring met 10 seconden vertraging. De XHZS506S biedt dezelfde kern dubbele shooter veiligheid met eenvoudige indicatorlampbediening. Kies de XHZS506YS wanneer uw team profiteert van spraakbegeleiding en visuele procesbevestiging.
⚠️ Belangrijke veiligheidswaarschuwingen — Lees voor gebruik
1. Strikt verboden te testen zonder spijkerdrijven en lege patronen — risico op breuk van de naald en letsel.
2. Strikt verboden te testen zonder kogels — risico op breuk van de slagpin.
3. Strikt verboden om live munitie en live spijkers te gebruiken, of in de lucht te doorboren — risico op letsel.
4. Wanneer de kabel wordt doorboord, moet de shooter body betrouwbaar geaard zijn.
5. De hoek tussen de dubbele shooters mag NIET 120° zijn — bij voorkeur 60°.
6. Deze apparatuur is uitsluitend bedoeld voor kabeldoorboring. Elk ander gebruik is op eigen risico.
Technische specificaties
Shooter Bodies
2 Spijkerlichamen (Dubbele Shooter)
Controle-interface
LCD-display + Spraakopdracht + Bevestig/Selecteer Knoppen
Bedieningsmodi
Handmatige Afstandsbediening + Timing Automatische Modus
Afstandsbediening
>10m, Muurpenetratie Mogelijk
Lengte Controlekabel
5 meter
Bevestigingsdiameter
φ30-150mm
Shooter Hoek
Mag niet 120° zijn, bij voorkeur 60°
Werkvermogen
AC 220V/50Hz Opladen; >10 Uur Batterij
Controller
270×230×120mm, 2.5kg
Complete Set
470×380×210mm, 15.5kg (Dubbele Shooter)
Bedieningsinterface
| # |
Component |
Functie |
| 1 |
Aarding |
Instrument aardingspunt — veiligheidsbescherming |
| 2 |
Uitgang 1 |
Aansluiting op shooter body 1 |
| 3 |
Uitgang 2 |
Aansluiting op shooter body 2 |
| 4 |
Oplaadpoort |
DC12V oplaadpoort |
| 5 |
Aan/Uit Schakelaar |
Werkvermogen in- of uitschakelen |
| 6 |
Bevestig (OK) |
Bedieningsfunctie bevestigingsknop |
| 7 |
Selecteer |
Werkmodus selecteren (Afstandsbediening / Timing) |
| 8 |
Voedingsindicator |
Weergave batterijniveau in realtime |
| 9 |
LCD-scherm |
Toont bedieningsinhoud en controleproces |

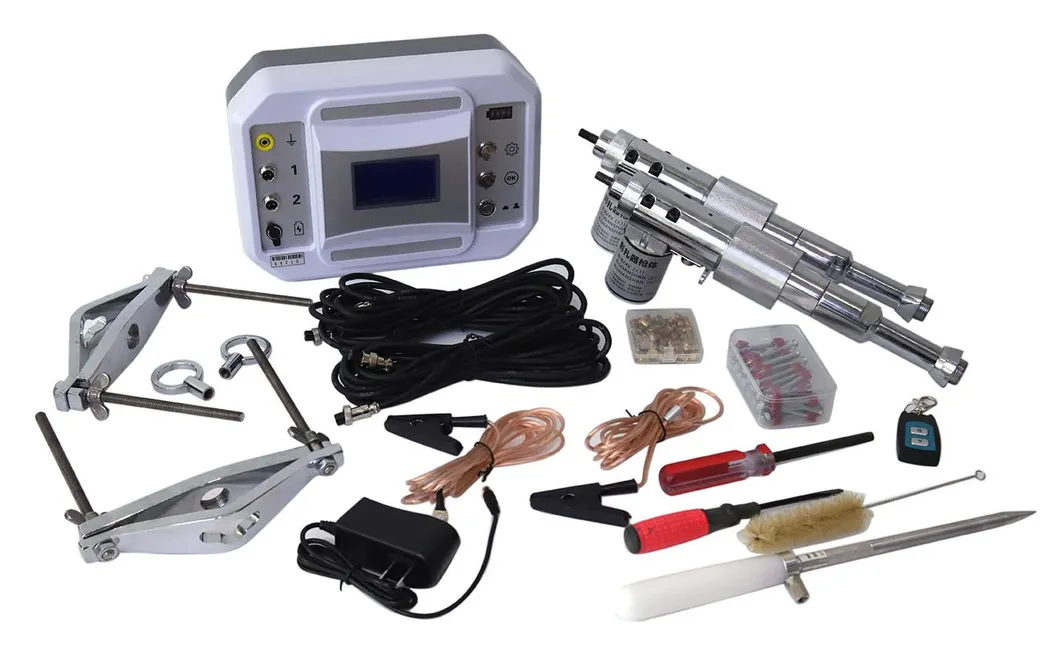

Componenten & Paklijst
| Artikel |
Aantal |
Beschrijving |
| Controller |
1 |
Beheert kabeldoorboringsactie met LCD + spraakopdrachtbediening |
| Shooter Body |
2 |
Laagsnelheid zuigertype apparaat voor kabeldoorboring |
| Afstandsbediening |
1 |
Dubbele knop (A/B) die overeenkomt met Uitgang 1/2 |
| Controlekabel |
2 |
Verbinding tussen controller en shooter bodies |
| Aardingsdraad / Boor |
1/1 |
Aarding in het veld met boor voor betrouwbare aardverbinding |
| Kogels & Spijkers |
1 set |
S1 Rood (niveau 5) 50 patronen + PS52C8 50 spijkers (standaard) |
| Reinigingsgereedschap |
1 set |
Schroevendraaier, dopsleutel, reageerbuisborstel voor onderhoud van de shooter |
| Oplader |
1 |
Besturingskast AC 220V/50Hz oplaadkabel |
Spijker Specificaties
| Kabeldiameter |
30mm |
40mm |
50mm |
60mm |
70mm |
80mm |
90mm |
100mm |
| Spijker Specificatie |
PS27C8 |
PS37C8 |
PS47C8 |
PS52C8 |
Raadpleeg specificatieblad |
Kogelkracht Selectie
| Kleur |
Zwart |
Blauw |
Geel |
Rood |
Aanbevolen Gebruik |
| Krachtniveau |
Kleinste |
Klein |
Middel |
Groot (Niveau 5) |
≤35kV: Geel / >35kV: Rood |
Standaardconfiguratie: S1 Rood (krachtniveau 5) 50 patronen + PS52C8 50 spijkers.
Bedieningshandleiding
Controller Bediening — Twee Modi:
Handmatige Afstandsbediening: Na het installeren van beide shooter bodies, het aansluiten van de aarding en het inschakelen van de controller, drukt u op de Select knop om de modus "Afstandsbediening" te kiezen, druk vervolgens op Bevestig (OK). Druk op de afstandsbedieningsknoppen A en B volgens de spraakopdrachten om respectievelijk shooter 1 en shooter 2 te doorboren.
Timing Automatische Modus: Na installatie, druk op Selecteer om de modus "Timing" te kiezen, druk vervolgens op Bevestig (OK). De controller zal automatisch shooter 1 en shooter 2 doorboren na een 10 seconden vertraging, waardoor de operator zich naar een veilige afstand kan begeven.
Belangrijk: Houd personeel en de controller zo ver mogelijk uit de buurt van de shooter bodies tijdens het doorboren. Beheer de afstandsbediening zorgvuldig — zodra de controlekabel is aangesloten en de schakelaar is ingeschakeld, kan de afstandsbediening op elk moment een doorboring activeren.
Belangrijkste Kenmerken
LCD-display met synchronisatie van spraakopdrachten biedt stap-voor-stap bedieningsbegeleiding
Dubbele shooter ontwerp creëert twee kortsluitingspunten — ten minste één dringt betrouwbaar door de kabel
Dubbele modusbediening: handmatige afstandsbediening + timing automatisch (10 seconden vertraging voor veilige evacuatie)
Draadloze afstandsbediening (>10m, muurpenetratie) + 5m bedrade back-up voor maximale operatorisolatie
Een spijkerdrijvende hoek van 60° (in plaats van 120°) zorgt voor optimale penetratie van driefasige kabels in een drievoudige opstelling.
Ingebouwde lithiumbatterij biedt 10+ uur continue werking met AC 220V/50Hz opladen

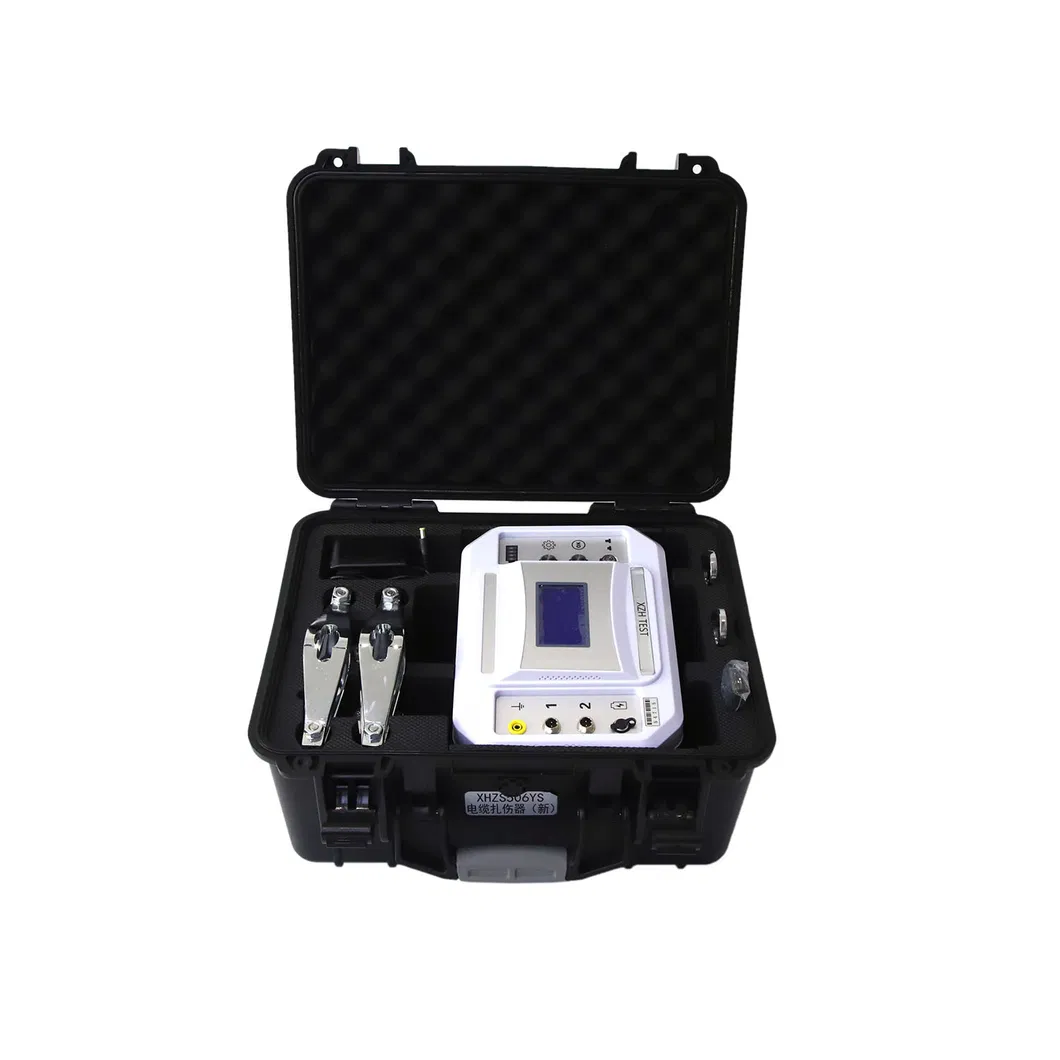

Compacte complete set van 15,5 kg in geïntegreerde draagtas voor inzet in het veld
Overstroom- en kortsluitingsbeveiliging beschermt controller- en shooter-elektronica
Veelgestelde Vragen
V1: Waarom moeten de dubbele shooters op 60° staan en nooit op 120°?
Driefasige kabels zijn doorgaans gerangschikt in een driehoekige "stuk" configuratie. Op 60° naderen de twee shooters vanuit complementaire hoeken die de kans maximaliseren om verschillende fasen te doorboren, waardoor ten minste één spijker een echte kortsluiting creëert. Indien geplaatst op 120°, kan één shooter zich uitlijnen met de ruimte tussen de fasen en de geleider volledig missen. De 60° opstelling is specifiek ontworpen voor de geometrie van driefasige kabels — stel de shooters altijd in op ongeveer 60° voor betrouwbare resultaten.
V2: Hoe werken het spraakopdracht + LCD-systeem samen?
Het LCD-scherm van de controller toont de huidige bedieningsmodus, de status van Uitgang 1 en Uitgang 2, en het batterijniveau in realtime. Tegelijkertijd spreekt het spraakopdrachtsysteem instructies uit bij elke stap — de operator begeleidend door modusselectie, bevestiging van instellingen, en aankondiging wanneer om op afstandsbedieningsknoppen A en B te drukken. Deze dubbele kanaalfeedback (visueel + audio) vermindert procedurefouten aanzienlijk, vooral in lawaaierige bouwomgevingen of wanneer operators zware PBM dragen die het zicht beperken.
V3: Welke veiligheidsmaatregelen moeten voor gebruik worden genomen?
Zes kritieke veiligheidsregels: (1) Nooit testen zonder spijkers en kogels geïnstalleerd — de slagpin kan breken; (2) Gebruik nooit live munitie of doorboor in de open lucht; (3) Aard de shooter body altijd betrouwbaar; (4) Stel shooters in op 60°, nooit 120°; (5) Houd al het personeel op veilige afstand — gebruik afstandsbediening of timingmodus; (6) Deze apparatuur is uitsluitend bedoeld voor kabeldoorboring — elk ander gebruik is verboden. Reinig na elk gebruik de shooter body. Gebruik elke 5 schoten het meegeleverde reinigingsgereedschap voor grondig onderhoud.
V4: Hoe los ik problemen op als de shooter niet vuurt?
Drie veelvoorkomende problemen: (1) Als de grendel omhoog is getrokken maar niet kan vergrendelen — de mechanische pin of veer kan geoxideerd zijn. Verwijder de loop, smeer de elektromagneetveer en pin met olie, en beweeg de grendel meerdere keren (zonder kogels) om de werking soepel te laten verlopen. (2) Als de afstandsbediening vuurt maar de shooter geen actie onderneemt — controleer de aansluitingen van de controlekabel, meet de DC24V pulsspanning bij de controlleruitgang, of test de weerstand van de shooter body elektromagneet. (3) Als de shooter vuurt maar de kogel niet detoneert — vervang de kogel, omdat vocht het poeder kan hebben aangetast. Neem bij onopgeloste problemen contact op met XZH TEST service.
V5: Wat is de garantie na verkoop en leveringsinformatie?
De XHZS506YS wordt gedekt door een 1-jarige gratis garantie voor productkwaliteitsproblemen vanaf de aankoopdatum, met levenslange reparatie en technische ondersteuning beschikbaar. Standaard verzendtijd is 3-5 werkdagen per eenheid, verpakt in stevige houten kisten voor internationale verzending. Minimale bestelhoeveelheid is 1 eenheid, met een maandelijkse leveringscapaciteit van 500 eenheden. Betalingsvoorwaarden zijn T/T. Neem bij abnormale instrumentcondities of storingen onmiddellijk contact op met XZH TEST voor de snelste serviceafhandeling.
Over XZH TEST
XZH TEST is een professionele fabrikant gespecialiseerd in kabeltesten, identificatie, storingsdetectie en veiligheidsverificatieoplossingen voor nutsbedrijven, bouwteams en industriële klanten wereldwijd. Met een uitgebreide productlijn, waaronder intelligente kabelspijkers, identifiers, route tracers en diagnosesystemen, levert XZH TEST betrouwbare, innovatieve veiligheidsoplossingen voor de meest veeleisende professionele toepassingen.
Neem vandaag nog contact met ons op voor een op maat gemaakte kabelveiligheidsoplossing die is afgestemd op uw vereisten.
