🎯 Ontworpen voor kabelbouwteams die intelligente, spraakgestuurde veiligheidsverificatie vereisen
🔊 Bouwploegen op locatieSpraakopdrachten + LCD begeleiden elke stap, waardoor procedurefouten onder druk worden geëlimineerd
📋 Teams voor kabelmigratie en -reparatieDubbele schieter op 60° creëert twee kortsluitingspunten voor waterdichte verificatie
🛡️ Veiligheidsgerichte organisatiesTiming + afstandsbedieningsmodi houden operators volledig geïsoleerd tijdens het aanprikken
Productoverzicht
Elk jaar doen zich in energiesystemen menselijke ongevallen voor als gevolg van het handmatig zagen van verkeerde onder spanning staande kabels. De XHZS506YS Intelligente Kabelspijker elimineert dit risico volledig. Met behulp van een op afstand bediend dubbel schietsysteem voert het destructieve verificatie uit door de doelkabels aan te prikken — als de kabel onder spanning staat, explodeert deze (wat gevaar bevestigt), en als deze dood is, treedt er geen reactie op (wat bevestigt dat deze veilig is om door te zagen). Dit is de enige absolute methode om de status van de kabel te verifiëren voordat er wordt gezaagd.
Bij de aanleg, migratie en reparatie van stroomkabels moeten operators eerst de doelkabels identificeren te midden van vele. Hoewel ontwerpgegevens en elektronische identificatiemiddelen helpen bepalen aan welke kabel gewerkt moet worden, vereist de definitieve absolute bevestiging fysieke verificatie door gecontroleerde kortsluiting — en de XHZS506YS biedt dit met spraakgestuurde intelligentie, dubbele bedrijfsmodi en volledige operatorisolatie.
🔍 XHZS506YS vs XHZS506S — Intelligent vs Basis: De XHZS506YS beschikt over een LCD-display dat de bedieningsinhoud en het controleproces weergeeft, spraakopdrachten voor stapsgewijze begeleiding, Bevestig (OK) en Selecteer drukknopen voor modusselectie, en timingmodus voor geautomatiseerde aanprikking met 10 seconden vertraging. De XHZS506S biedt dezelfde kern dubbele schieter veiligheid met eenvoudige indicatielampjes. Kies de XHZS506YS wanneer uw team profiteert van spraakbegeleiding en visuele procesbevestiging.
⚠️ Belangrijke veiligheidswaarschuwingen — Lees vóór gebruik
1. Strikt verboden te testen zonder spijkerdrijven en lege patronen — risico op naaldbreuk en letsel.
2. Strikt verboden te testen zonder kogels — risico op slagpinbreuk.
3. Strikt verboden om munitie en levende spijkers te gebruiken, of in de lucht aan te prikken — risico op letsel.
4. Wanneer de kabel wordt doorboord, moet de schieterbehuizing betrouwbaar geaard zijn.
5. De hoek tussen de dubbele schieters mag NIET 120° zijn — bij voorkeur 60°.
6. Deze apparatuur is uitsluitend bedoeld voor het aanprikken van kabels. Elk ander gebruik is op eigen risico.
Technische specificaties
Schieterlichamen
2 Aanpriklichamen (Dubbele Schieter)
Besturingsinterface
LCD-display + Spraakopdracht + Bevestig/Selecteer Knoppen
Bedrijfsmodi
Handmatige Afstandsbediening + Automatische Timingmodus
Afstandsbediening
>10m, Muurdoorborend
Lengte besturingskabel
5 meter
Schieterhoek
Mag niet 120° zijn, bij voorkeur 60°
Werkvermogen
AC 220V/50Hz Opladen; >10 Uur Batterij
Controller
270×230×120mm, 2,5kg
Complete set
470×380×210mm, 15,5kg (Dubbele Schieter)
Bedieningsinterface
| # |
Component |
Functie |
| 1 |
Aarding |
Instrument aardingspunt — veiligheidsbescherming |
| 2 |
Uitgang 1 |
Aansluiting op schieterlichaam 1 |
| 3 |
Uitgang 2 |
Aansluiting op schieterlichaam 2 |
| 4 |
Oplaadpoort |
DC12V oplaadpoort |
| 5 |
Aan/uit-schakelaar |
Werkvermogen in- of uitschakelen |
| 6 |
Bevestig (OK) |
Bedieningsfunctie bevestigingsknop |
| 7 |
Selecteer |
Werkmodus selecteren (Afstandsbediening / Timing) |
| 8 |
Stroomindicator |
Weergave batterijniveau in realtime |
| 9 |
LCD-scherm |
Toont bedieningsinhoud en controleproces |

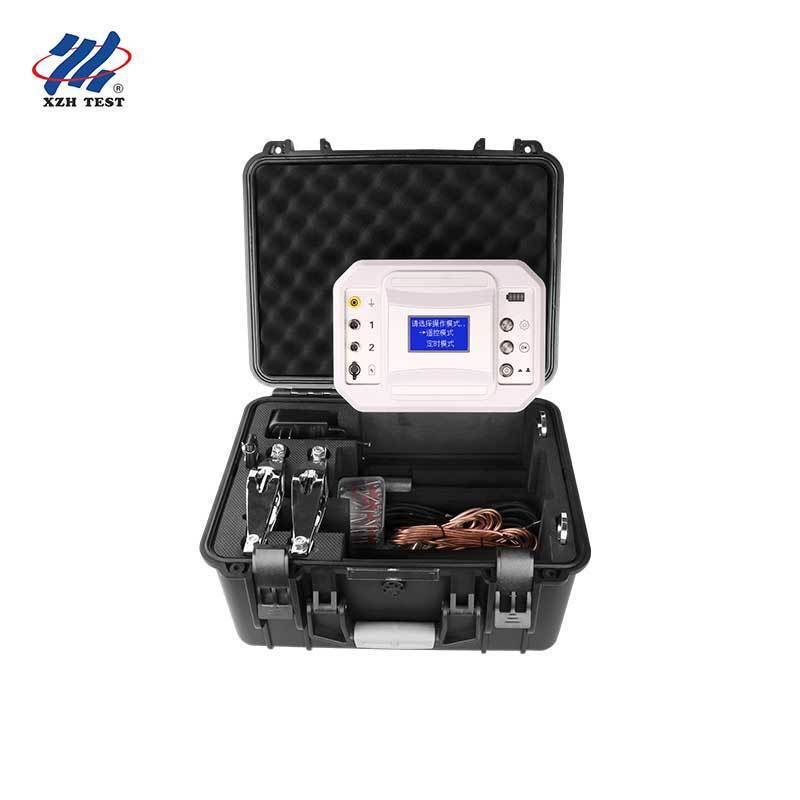

Componenten & Pakketlijst
| Artikel |
Aantal |
Beschrijving |
| Controller |
1 |
Beheert kabelaanprikactie met LCD + spraakopdrachtbediening |
| Schieterlichaam |
2 |
Langsamer, zuigertype apparaat voor kabelaanprikking |
| Afstandsbediening |
1 |
Dubbele knop (A/B) die overeenkomt met Uitgang 1/2 |
| Besturingskabel |
2 |
Verbinding tussen controller en schieterlichamen |
| Aardingsdraad / Boor |
1/1 |
Aarding op locatie met boor voor betrouwbare aardverbinding |
| Kogels & Spijkers |
1 set |
S1 Rood (niveau 5) 50 patronen + PS52C8 50 spijkers (standaard) |
| Reinigingsgereedschap |
1 set |
Schroevendraaier, dopsleutel, reageerbuisborstel voor onderhoud van de schieter |
| Oplader |
1 |
Oplaadkabel AC 220V/50Hz voor regelkast |
Spijker specificaties
| Kabeldiameter |
30mm |
40mm |
50mm |
60mm |
70mm |
80mm |
90mm |
100mm |
| Spijker specificatie |
PS27C8 |
PS37C8 |
PS47C8 |
PS52C8 |
Raadpleeg specificatieblad |
Kogelkracht selectie
| Kleur |
Zwart |
Blauw |
Geel |
Rood |
Aanbevolen gebruik |
| Niveau |
Kleinste |
Klein |
Middelgroot |
Groot (Niveau 5) |
≤35kV: Geel / >35kV: Rood |
Standaardconfiguratie: S1 Rood (krachtniveau 5) 50 patronen + PS52C8 50 spijkers.
Gebruiksaanwijzing
Controller Bediening — Twee Modi:
Handmatige Afstandsbediening: Na het installeren van beide schieterlichamen, het aansluiten van de aarding en het inschakelen van de controller, drukt u op de Selecteerknop om de modus "Afstandsbediening" te kiezen, druk vervolgens op Bevestig (OK). Druk op de afstandsbedieningsknoppen A en B volgens de spraakopdrachten om respectievelijk schieter 1 en schieter 2 aan te prikken.
Automatische Timingmodus: Na installatie drukt u op Selecteer om de modus "Timing" te kiezen, druk vervolgens op Bevestig (OK). De controller prikt automatisch schieter 1 en schieter 2 aan na een 10 seconden vertraging, waardoor de operator zich naar een veilige afstand kan begeven.
Belangrijk: Houd personeel en de controller zo ver mogelijk uit de buurt van de schieterlichamen tijdens het aanprikken. Beheer de afstandsbediening zorgvuldig — zodra de besturingskabel is aangesloten en de schakelaar is ingeschakeld, kan de afstandsbediening op elk moment een aanprikking activeren.
Belangrijkste kenmerken
- LCD-display met synchronisatie van spraakopdrachten biedt stapsgewijze bedieningsbegeleiding
- Dubbele schieter ontwerp creëert twee kortsluitingspunten — ten minste één dringt betrouwbaar door de kabel
- Dubbele bedrijfsmodus: handmatige afstandsbediening + automatische timing (10 seconden vertraging voor veilige evacuatie)
- Draadloze afstandsbediening (>10m, muurdoorborend) + 5m bedrade back-up voor maximale operatorisolatie
- 60° schieterhoek (niet 120°) zorgt voor optimale penetratie van de driefasige "品" gevormde kabelconfiguratie
- Ingebouwde lithiumbatterij biedt 10+ uur continue werking met AC 220V/50Hz opladen
- Compacte complete set van 15,5 kg in geïntegreerde draagtas voor inzet op locatie
- Overstroom- en kortsluitingsbeveiliging beschermt de elektronica van de controller en schieter
Veelgestelde vragen
V1: Waarom moeten de dubbele schieters op 60° staan en nooit 120°?
Driefasige kabels zijn doorgaans gerangschikt in een driehoekige "品" configuratie. Op 60° naderen de twee schieters vanuit complementaire hoeken die de kans op het doorboren van verschillende fasen maximaliseren, waardoor ten minste één spijker een echte kortsluiting veroorzaakt. Indien op 120° geplaatst, kan één schieter zich uitlijnen met de ruimte tussen de fasen en de geleider volledig missen. De 60° opstelling is specifiek ontworpen voor de geometrie van driefasige kabels — stel de schieters altijd in op ongeveer 60° voor betrouwbare resultaten.
V2: Hoe werken het spraakopdracht- en LCD-systeem samen?
Het LCD-scherm van de controller toont de huidige bedrijfsmodus, de status van Uitgang 1 en Uitgang 2, en het batterijniveau in realtime. Tegelijkertijd spreekt het spraakopdrachtsysteem instructies uit bij elke stap — de operator begeleidend door modusselectie, bevestiging van instellingen, en aankondiging wanneer de afstandsbedieningsknoppen A en B moeten worden ingedrukt. Deze dubbele kanaalfeedback (visueel + audio) vermindert procedurefouten aanzienlijk, vooral in lawaaierige bouwomgevingen of wanneer operators zware PBM dragen die het zicht beperken.
V3: Welke veiligheidsmaatregelen moeten vóór gebruik worden genomen?
Zes kritieke veiligheidsregels: (1) Nooit testen zonder spijkers en kogels geïnstalleerd — de slagpin kan breken; (2) Gebruik nooit munitie of prik in de open lucht; (3) Aard de schieterbehuizing altijd betrouwbaar; (4) Stel de schieters in op 60°, nooit 120°; (5) Houd al het personeel op veilige afstand — gebruik afstandsbediening of timingmodus; (6) Deze apparatuur is uitsluitend bedoeld voor het aanprikken van kabels — elk ander gebruik is verboden. Reinig na elk gebruik de schieterbehuizing. Gebruik elke 5 schoten het meegeleverde reinigingsgereedschap voor grondig onderhoud.
V4: Hoe los ik problemen op als de schieter niet afgaat?
Drie veelvoorkomende problemen: (1) Als de grendel omhoog is getrokken maar niet kan vergrendelen — de mechanische pen of veer kan geoxideerd zijn. Verwijder de loop, smeer de elektromagneetveer en pen met olie, en beweeg de grendel meerdere keren (zonder kogels) om de werking soepel te laten verlopen. (2) Als de afstandsbediening afgaat maar de schieter geen actie onderneemt — controleer de aansluitingen van de besturingskabel, meet de DC24V pulsspanning bij de controlleruitgang, of test de weerstand van de schieterbehuizingselektromagneet. (3) Als de schieter afgaat maar de kogel niet detoneert — vervang de kogel, omdat vocht het poeder kan hebben aangetast. Neem bij onopgeloste problemen contact op met XZH TEST service.
V5: Wat is de garantie na verkoop en de leveringsinformatie?
De XHZS506YS wordt geleverd met 1 jaar gratis garantie voor productkwaliteitsproblemen vanaf de aankoopdatum, met levenslange reparatie en technische ondersteuning. De standaard levertijd is 3-5 werkdagen per eenheid, verpakt in stevige houten kisten voor internationale verzending. De minimale bestelhoeveelheid is 1 eenheid, met een maandelijkse leveringscapaciteit van 500 eenheden. Betalingsvoorwaarden zijn T/T. Neem bij abnormale instrumentcondities of storingen onmiddellijk contact op met XZH TEST voor de snelste service.
Over XZH TEST
XZH TEST is een professionele fabrikant gespecialiseerd in oplossingen voor kabeltesten, identificatie, storingsdetectie en veiligheidsverificatie voor nutsbedrijven, bouwteams en industriële klanten wereldwijd. Met een uitgebreide productlijn, waaronder intelligente kabelspijkers, identificatiemiddelen, route tracers en diagnosesystemen, levert XZH TEST betrouwbare, innovatieve veiligheidsoplossingen voor de meest veeleisende professionele toepassingen.
Neem vandaag nog contact met ons op voor een op maat gemaakte kabelveiligheidsoplossing die is afgestemd op uw behoeften.
