Speciaal gebouwd voor onderzoeksteams voor de bouw die een betrouwbare ondergrondse verificatie van het nut vereisen voor de naleving van het project en de risicobeperking.
Productgegevens
Productbeschrijving:
De intelligente kabelpijpleidingdetector,ook bekend als pijpleiding tester of pad tester, is een pad detectie instrument met sterke uitgebreide prestaties. Het heeft meerdere functies zoals

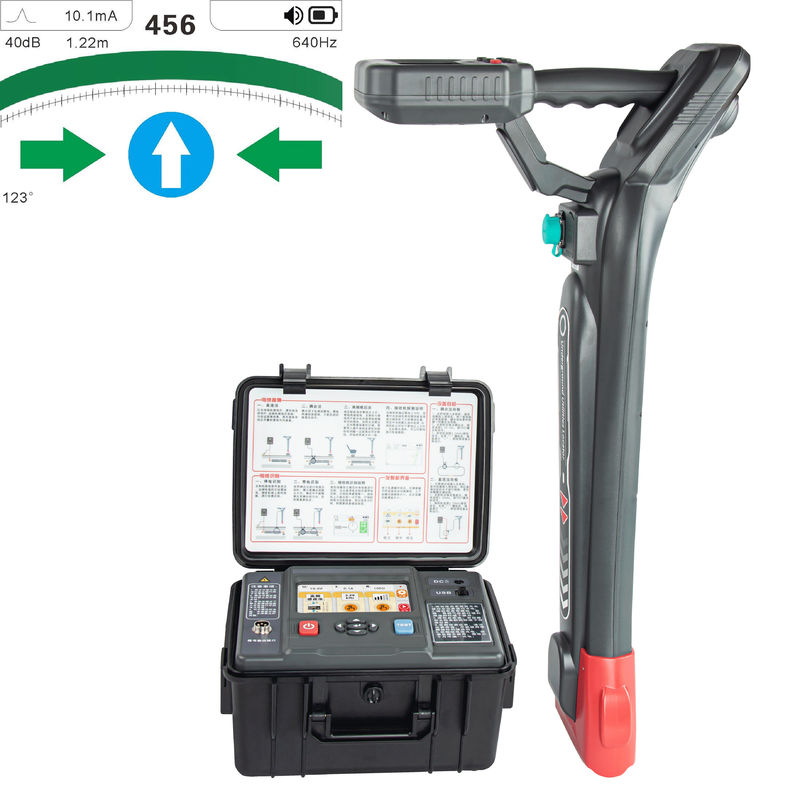

detectie van het pad van de pijpleiding, identificatie van kabels, foutopsporing, enz. Het instrument bestaat uit een zender, een zendstroomklem,een ontvanger,een ontvangende flexibele stroomklem, een verbindingstestlijn en een-raam (optioneel).
Deintelligente kabelleidingsdetectorkan worden gebruikt voor paddetectie, pijpleiding en dieptemeting van metalen pijpleidingen en ondergrondse kabels in een omgeving zonder loopgraven.heeft anti-interferentie mogelijkheden, kan nauwkeurig de diepte lokaliseren en meten en is geschikt voor het detecteren en patrouilleren van verschillende ondergrondse metalen pijpleidingen, het beheer en het onderhoud van pijpleidingen,gemeentelijke planning en bouwHet is een van de noodzakelijke instrumenten voor onderhoudsinstallaties van pijpleidingen.een signaaltransmissie-klem en een verbindingstestlijn.
Technische gegevens
Zender:
| Functie |
Meerdere frequentie-signaaloverdrachtsmodussen |
| stroomvoorziening |
10.8Vmet een capaciteit van niet meer dan 50 kW |
| Outputmethode |
Direct aansluitingsmethode, koppelingsmethode, inductiemethode |
Uitgangsfrequentie |
640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz,
65.6kHz, 81.9kHz, 197kHz |
| Uitgangsmodus |
Automatische identificatie, automatische identificatie volgens verschillende toebehoren |
| Uitgangsvermogen |
Maximaal 15 W, 9Niveaus verstelbaar |
| Impedantie |
Volledig automatische realtime-impedantie-matching en -beschermingsfunctie |
| Directe uitgangsspanning |
150 Vppmax. |
| Bescherming van het circuit |
met een vermogen van niet meer dan 50 kW |
| vloeibare kristal |
5-InchLCDkleurenscherm |
| aanraken |
Ja, capacitieve aanraking |
| Instrumentgrootte |
Over.320 mm (lengte) × 275 mm (breedte) × 145 mm (hoogte) |
Ontvanger:
Functie |
Pipeline-detectie (tracking van de positie van de kabel, richtingsweergave, diepte- en stroommeting), kabel-identificatie, A-framefoutbepaling (facultatief) |
| stroomvoorziening |
8.4Vmet een capaciteit van niet meer dan 50 kW |
| Invoermethode |
Ingebouwde ontvangs spoel, flexibele klem, A-frame(optioneel) |
Ontvangfrequentie |
Actieve detectiefrequenties: 640 Hz,1.28 kHz,2.56 kHz,3.20 kHz,40,09 kHz,8.19 kHz,10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz
Stromfrequentie: passieve detectiefrequentie: 50 Hz, 60 Hz,250 Hz
RF passieve detectie frequentieband: middelste frequenties zijn32.7kHz, 65.6kHz, 81.9kHz,197 kHz |
| Modus van detectie van pijpleidingen |
Brede piekmethode, smalle piekmethode, vallemethode |
| Toonbeeld voor het detecteren van pijpleidingen |
Klassieke positioneringsmodus, wire cruise-modus, signaaldistorsiesmetingsmodus |
Bereik van detectie van pijpleidingen |
Direct aansluitingsmethode: in het algemeen kan de kabellengte0 tot 20kilometers, dat voornamelijk wordt bepaald door de grondweerstand, de kabelweerstand en de kabeldiepgang van de begrafenis.
Koppelmethode: de kabellengte kan in het algemeen0 tot 10kilometers, dat voornamelijk wordt bepaald door de grondweerstand, de kabelweerstand en de kabeldiepgang van de begrafenis.
Kabels minder dan2 m diep |
| Diepte en stroom |
Realtime weergave van de kabeldiepte en de stroomwaarde |
| Diepte van de pijpleiding |
0-20 m |
Diepte nauwkeurigheid |
Plaatsnauwkeurigheid: Middenaspositie van de doelkabel of pijpleiding:± 5% (diepte van de begrafenis 0-3m) -10% (diepte van de begrafenis3m-20 m) |
Waarachtige of valse tips |
Bij het meten van aangrenzende kabels moet de meting van aangrenzende kabelsBij het traceren van kabels moet de fase-tabel worden gevolgd.
De schijf en het wijzerpunt om de geteste kabel van de aangrenzende kabels te onderscheiden |
| Voortreffelijke instructies |
FM-toon die varieert met de signaalsterkte |
| Anti-interferentie-display |
Groen: Geen interferentie
Groen: Goed (resultaten betrouwbaar))
Rood: ernstige interferentie (resultaten zijn onbetrouwbaar)) |
Anti-interferentievermogen |
De extreem smalle ontvangfrequentieband en de unieke digitale verwerkingsmethode kunnen de vermogensherkenning en de harmonische interferentie van nabijgelegen kabels en leidingen volledig onderdrukken. |
Interferentieafstand |
Bij gebruik van de koppelmethode en de inductiemethode zal de zender op korte afstand interferentie veroorzaken.De verstoringsafstand is gerelateerd aan de transmissievermogen en -frequentieHoe groter het vermogen en hoe hoger de frequentie, hoe sterker de interferentie.
De minimale afstand waarop een ontvanger niet wordt gestoord door een zender vereist vaak experimentele bepaling:
Pipeline detectie: koppelingsmethodekan geen interferentie bevestigenverder5 meter, inductiemethode kan geen interferentie bevestigen verder dan 20 meter.Identificatie van de kabel: koppelmethodekan geen interferentie bevestigen buiten2 tot en met 5 m |
Identificatie van de kabel |
Identificatiemmethode:flexibel Intelligente klem identificatie;aantal Kabels die kunnen worden gekalibreerd: 1 tot en met 20;
Kalibratiewaarde: het huidige percentage van het ontvangen signaal en het verzonden signaal istussen 75% en 135% van de kalibratiewaarde, wat een van de voorwaarden is voor een succesvolle identificatie;
Richting: de zendklem, de ontvangklem en het laadsignaal moeten in dezelfde richting zijn, wat een van de voorwaarden is voor een succesvolle identificatie. |
Identificatiebereik van kabels |
Directe verbindingsmethode: kan signalen met een lusweerstand van0Ω~8kΩ(gewoonlijk kan de kabellengte bereiken van0 tot 20kilometers, voornamelijk bepaald door grondweerstand en kabelweerstand)
Koppelingsmethode: kan signalen met een lusweerstand van0Ω tot 1kΩ(in het algemeen kan een kabellengte van0~6 cm
(voornamelijk bepaald door grondweerstand en kabelweerstand) |
| vloeibare kristal |
4.3-Inch LCDkleurenscherm(scherm met hoge helderheid),zichtbaar in zonlicht |
| aanraken |
Ja, capacitieve aanraking |
| Verbindingsinterface |
USB-type Chaven, luchtverkeersstuk |
| Inwendige diameter van de spoel |
φ200 mm (grootere diameter kan naar behoefte worden aangepast) |
| Werktemperatuur en luchtvochtigheid |
-10 °C tot 40 °C;hieronder 80% Rh |
| Bergingstemperatuur en luchtvochtigheid |
-10 oC tot 50 oC; ≤ 95% RH,geen condensatie |
| Drukweerstand |
AC2000V/rms (voor de voor- en achterkant van de schelp) |
| Geschikt voor de veiligheidregelgeving |
IEC61010-1 CAT III 600V, IEC61010-031, IEC61326,mate van vervuiling2 |
Ben je geïnteresseerd in de XHGX507C voor je team?Neem contact met ons op voor de prijzen voor de hoeveelheid, technische databladen en opties voor aangepaste configuratie.
Vaak gestelde vragen
V: Is de XHGX507C geschikt voor pre-constructie survey van nutsbedrijven en naleving van regelgeving?
Ja, de XHGX507C is speciaal ontworpen voor pre-constructie onderzoeken voor graafwerkingen, loopgraven of richtingsbooringen. Its ability to detect both energized (50Hz passive mode) and de-energized cables (transmitter modes) provides comprehensive underground utility mapping that supports regulatory compliance and helps prevent costly cable strikes.
V: Hoe verwerkt het instrument sites met meerdere overlappende hulpprogramma's?
De combinatie van multi-frequentie-operatie, stroommeting en dubbele antennemodi biedt meerdere strategieën voor het oplossen van overbelasting van nutsbedrijven.Door de signaalresponsen bij verschillende frequenties te vergelijken en de stroomniveaus te metenDe Trough-modus biedt extra precisie voor de definitieve routebevestiging.
V: Welke documentatie kan uit veldonderzoeken worden verkregen?
Het LCD-scherm van het instrument geeft realtime diepte- en stroommetingen die handmatig op de plannen van de site kunnen worden opgenomen.De operatoren markeren doorgaans kabelwegen en -dieptes met spuitverf en documenten met foto's en schriftelijke gegevens.. GPS-geactiveerde data-logging accessoires kunnen beschikbaar zijn voor integratie met GIS-kaartsystemen.
V: Kan het niet-metalen buizen zoals PVC of HDPE detecteren?
Net als alle op elektromagnetische inductie gebaseerde locatoren detecteert de XHGX507C metalen voorwerpen door hun elektrische geleidbaarheid.Toch, indien deze buizen metalen tracerdraad bevatten (meestal naast kunststofbuizen tijdens de bouw geïnstalleerd), kan het instrument de tracerdraad detecteren.Ground-penetrating radar (GPR) zou nodig zijn als aanvullende technologie.
V: Welke garantie en ondersteuning wordt verleend?
12 maanden standaard garantie tegen fabricagefouten met levenslange technische ondersteuning. CE en ISO 9001:2015 gecertificeerd. Complete kit omvat ontvanger, zender, aansluitkabels,koppelklemIn het kader van het programma voor de ontwikkeling van de technologieën voor de ontwikkeling van het bedrijfsleven is een aantal programma's voor de ontwikkeling van het bedrijfsleven en de ontwikkeling van het bedrijfsleven in het bedrijfsleven in het kader van het programma voor de ontwikkeling van het bedrijfsleven in het bedrijfsleven in het bedrijfsleven in het bedrijfsleven in het bedrijfsleven.
