Productoverzicht
De XHSB505DS Intelligente Kabelidentificator is een professioneel instrument van de volgende generatie dat PSK (Phase Shift Keying) technologie combineert met nauwkeurige algoritmen voor geautomatiseerde, foutloze kabelidentificatie. In tegenstelling tot conventionele analoge identifiers met wijzer, beschikt de XHSB505DS over een 3,5-inch kleurendisplay met intelligente decodering die automatisch controleert of een kabel de doelkabel is — met een groen vinkje (√) voor succesvolle identificatie of een rood-oranje kruis (*) voor niet-doelkabels. Dit elimineert de ambiguïteit van handmatige wijzerinterpretatie die kenmerkend is voor traditionele identifiers.
Ontworpen voor ingenieurs voor het testen en inbedrijfstellen van stroomkabels die precisie en efficiëntie eisen, integreert de XHSB505DS drie instrumenten in één: een live kabelidentificator, een spanningsloze kabelidentificator en een AC-spanning/stroom/frequentiemetingstool. De flexibele Rogowski-spoelopnameklemming is geschikt voor kabels tot 200 mm diameter, inclusief onregelmatig gevormde geleiders, terwijl de multi-frequentietransmissie (625 Hz, 1562 Hz, 2500 Hz, 10 kHz) zorgt voor betrouwbare signaaldetectie over diverse kabeltypen en veldomstandigheden.
🔍 Wat maakt de XHSB505DS anders: In tegenstelling tot conventionele kabelidentifiers waarbij operators handmatig analoge wijzeruitslagen moeten interpreteren — een subjectief proces dat gevoelig is voor fouten onder veldomstandigheden — gebruikt de XHSB505DS PSK-technologie met intelligente algoritmen voor geautomatiseerde digitale verificatie. Het 3,5-inch kleurendisplay toont een duidelijk groen vinkje of rood kruis, waardoor giswerk wordt geëlimineerd. Bovendien is het de enige kabelidentifier in zijn klasse die kabelidentificatie combineert met AC-spanning (0~600V), AC-stroom (0~5000A) en frequentiemeting — waardoor het een echt multifunctioneel instrument is voor professionele testteams die meer nodig hebben dan alleen kabel-ID.
Belangrijkste specificaties
Technologie
PSK (Phase Shift Keying) met intelligente algoritmen
Transmissiefrequenties
625 Hz, 1562 Hz, 2500 Hz, 10 kHz (instelbaar)
Pulsspanning (uitgeschakeld)
500V
Pulsstroom
Max 5A (afhankelijk van lusweerstand)
Pulspulsfrequentie
1 keer/sec, Pulsbreedte: 2 ms
Zendervermogen
11,1V oplaadbare lithiumbatterij, ~8 uur runtime
Ontvangerdisplay
3,5-inch True Color LCD
Flexibele spoeldiameter
φ200 mm (Rogowski-spoel, groter aanpasbaar)
Zenderspecificaties
| Parameter | Specificatie |
|---|
| Voeding | 11,1V oplaadbare lithiumbatterij met grote capaciteit, ~8 uur continu bedrijf |
| Uitgangsmethode | Tangkoppeling (onder spanning); Directe uitgang (uitgeschakeld) |
| Zendfrequenties | 625 Hz, 1562 Hz, 2500 Hz, 10 kHz (instelbaar met pijltjestoets) |
| Pulsspanning | 500V (modus voor herkenning bij uitschakeling) |
| Pulsstroom | Max 5A (afhankelijk van lusweerstand) |
| Pulspulsfrequentie / Breedte | 1 keer/sec / 2 ms |
| Display | Groot LCD met realtime batterijspanning, witte achtergrondverlichting |
| Afmetingen | 320 * 275 * 145 mm; Koffer is bestand tegen ~200 kg druk |
| Veiligheid | AC 3700V/rms weerstand; IEC61326 (EMC); IEC61010-1 (CAT III 300V, CAT IV 150V) |
| Bedrijfsomstandigheden | -10℃ ~ 40℃; Vochtigheid <80% |
Ontvangerspecificaties
| Parameter | Specificatie |
|---|
| Functies | Live & spanningsloze kabel-ID; AC-spanning, stroom, frequentiemeting |
| Display | 3,5-inch kleurendisplay, kleurenbalkindicatie |
| Voeding | 7,4V oplaadbare lithiumbatterij, USB-opladen, ~6 uur runtime |
| Signaalkalibratie | Ja — 75%~135% van kalibratiewaarde = geldige ID-conditie |
| Richtingherkenning | Ja — overeenkomende richting vereist voor succesvolle identificatie |
| Verificatie | Groen vinkje (√) = doel kabel; Rood-oranje kruis (*) = niet-doel |
| AC-spanningsbereik | 0,00V ~ 600V (50 Hz/60 Hz), nauwkeurigheid ±2%±3dgt |
| AC-stroombereik | 0,00A ~ 5000A (50 Hz/60 Hz), nauwkeurigheid ±2%±3dgt |
| Frequentiebereik | 45 Hz ~ 70 Hz, nauwkeurigheid ±2%±3dgt |
| Flexibele stroomtang | Rogowski-spoel, φ200 mm binnendiameter, 2 m kabel |
| Detectiesnelheid | ~1 keer/sec met versterkingsaanpassing (10~100 amplitude balk) |
| Bereik voor ID bij uitschakeling | Lusweerstand 0Ω~10 kΩ (tot ~10 km kabel, afhankelijk van aarding) |
| Bereik voor live ID | Lusweerstand 0Ω~200 Ω (tot ~5 km kabel, afhankelijk van aarding) |
| Veiligheid | IEC61010-1 CAT III 600V; IEC61010-031; IEC61326; Vervuilingsgraad 2 |
| Bedrijfsomstandigheden | -10℃ ~ 40℃; Vochtigheid <80% |
Systeemcomponenten

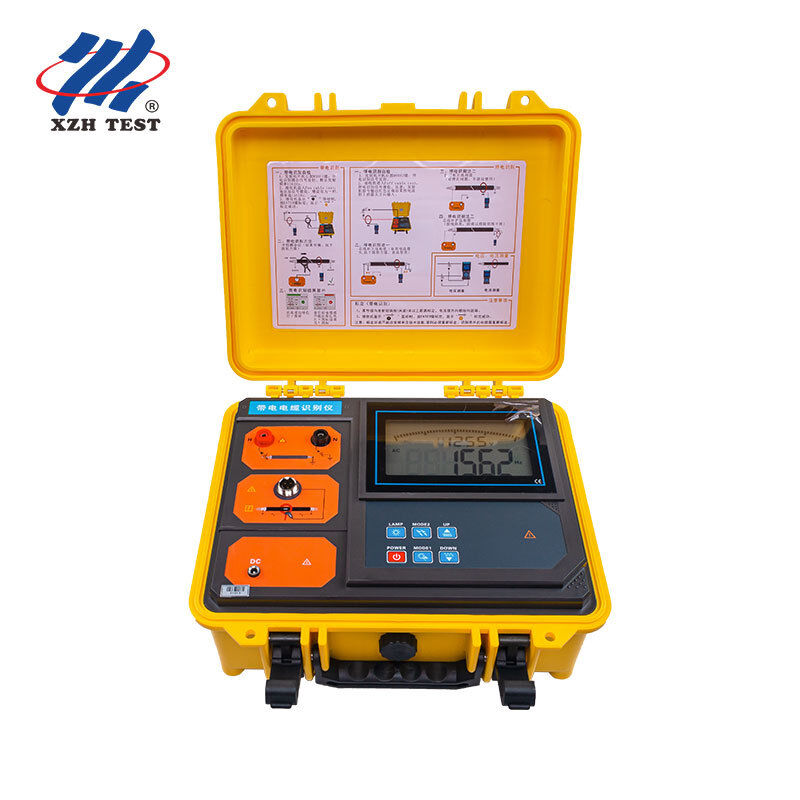

Zender: Geïntegreerd gereedschapskistontwerp met polypropyleen behuizing, 200 kg drukbestendigheid, groot LCD met realtime batterijstatus en dynamische transmissie-indicatie
Zendklem: φ120 mm bek, directionele koppeling voor injectie van live kabelsignaal, 2 m kabel
Ontvanger: Handheld, 3,5-inch kleurendisplay, supersnelle microprocessor met PSK-algoritmen, signaalsterktekalibratie, geautomatiseerde groene vink / rode kruis verificatie
Flexibele stroomtang: Rogowski-spoel met φ200 mm binnendiameter, uitstekende transiënte tracking voor puls-code detectie, contactloze meting — veilig en snel
Belangrijkste kenmerken
PSK-technologie met intelligente algoritmen voor geautomatiseerde digitale kabelidentificatie — elimineert fouten door handmatige interpretatie
3,5-inch kleurendisplay met groen vinkje (√) voor doelkabels en rood kruis (*) voor niet-doel — resultaten zijn onmiddellijk en ondubbelzinnig
Multi-frequentietransmissie: 625 Hz, 1562 Hz, 2500 Hz, 10 kHz — instelbaar voor optimale detectie over kabeltypen en omstandigheden
Ingebouwde AC-spanning (0~600V), AC-stroom (0~5000A) en frequentie (45~70Hz) meting — drie instrumenten in één
Flexibele Rogowski-spoel (φ200 mm) voor dikke kabels en onregelmatige geleiders zonder circuits te onderbreken
Signaalkalibratiefunctie zorgt voor betrouwbare identificatie met 75%~135% tolerantievalidatie
Richtingherkenning verbetert de nauwkeurigheid — zender, ontvangerklem en signaal moeten directioneel zijn uitgelijnd
Robuuste zendergereedschapskist is bestand tegen 200 kg druk; AC 3700V/rms weerstandswaarde
USB-opladen voor ontvanger, 12,6V DC-opladen voor zender — dubbel batterijsysteem met bescherming tegen lage batterijspanning
Werkingsprincipe
Identificatie van live kabels (tangkoppelingmethode): De zender koppelt een samengesteld puls-stroomsignaal op de geselecteerde frequentie (625 Hz~10 kHz) via de zendklem aan de doel driekernige gepantserde kabel. De puls-stroom genereert een directioneel elektromagnetisch veld rond de kabel, dat wordt gedetecteerd door de flexibele Rogowski-spoel en gedecodeerd door het PSK-algoritme van de ontvanger. De intelligente processor van de ontvanger verifieert signaalkalibratie (75%~135% van de verzonden waarde), richtingconsistentie en frequentieovereenkomst voordat de groene vinkbevestiging wordt weergegeven.
Identificatie van spanningsloze kabels (directe verbindingsmethode): De zender stuurt een 500V puls-gecodeerd stroomsignaal rechtstreeks in de kabelkern via testkabels. De gecodeerde stroom genereert een elektromagnetisch veld langs de kabel. De flexibele spoel van de ontvanger detecteert, decodeert en identificeert de doel kabel via het intelligente PSK-algoritme, met resultaten duidelijk weergegeven op het kleurendisplay.
⚠️ Belangrijke veiligheidsopmerkingen:
Identificatie bij uitschakeling: Strikt verboden om aan live kabels aan te sluiten. Live identificatie: Alleen van toepassing op driekernige gepantserde kabels. Meng de zend- en ontvangstklemmen niet. De richting van het ingangssignaal moet consistent zijn. De kabelmantel aan beide uiteinden moet goed geaard zijn voor de koppelingmethode.
Veelgestelde vragen
V1: Voor wie is de XHSB505DS ontworpen en hoe verschilt deze van basis kabelidentifiers?
De XHSB505DS is ontworpen voor professionele ingenieurs voor kabeltesten en inbedrijfstelling, industriële onderhoudsafdelingen en nutsbedrijven die meer nodig hebben dan eenvoudige kabelidentificatie. In tegenstelling tot basis analoge identifiers met wijzer (zoals de XHSB505B) die subjectieve handmatige interpretatie vereisen, gebruikt de XHSB505DS PSK intelligente algoritmen met geautomatiseerde groene vink/rode X-verificatie — waardoor alle ambiguïteit en menselijke fouten worden geëlimineerd. Het combineert ook uniek drie instrumenten in één: kabelidentifier + AC-spanningsmeter (0~600V) + AC-stroommeter (0~5000A), waardoor het de keuze is voor teams die uitgebreide veldtestmogelijkheden nodig hebben.
V2: Wat is PSK-technologie en waarom verbetert het de nauwkeurigheid van kabelidentificatie?
PSK (Phase Shift Keying) is een digitale modulatietechniek die gegevens codeert in faseveranderingen van het verzonden signaal. In de XHSB505DS genereert de zender een nauwkeurig gecodeerd pulssignaal dat de ontvanger uniek kan herkennen en decoderen via intelligente algoritmen. In tegenstelling tot eenvoudige pulssignalen die in analoge identifiers worden gebruikt en verward kunnen worden met elektrische ruis, biedt het PSK-gecodeerde signaal een unieke digitale "vingerafdruk" die valse positieven drastisch vermindert. De microprocessor van de ontvanger verifieert de frequentieovereenkomst, signaalamplitude (75%~135% kalibratiebereik) en directionele consistentie voordat de identificatie wordt bevestigd.
V3: Waarom kiezen voor de flexibele Rogowski-spoel boven een traditionele stijve klem?
De flexibele Rogowski-spoel biedt drie belangrijke voordelen: (1) De diameter van φ200 mm is geschikt voor dikke kabels en onregelmatig gevormde geleiders die niet in stijve klemmen passen; (2) het biedt uitstekende transiënte trackingmogelijkheden voor de puls-gecodeerde signalen, wat zorgt voor nauwkeurige golfvormopname; (3) het maakt contactloze meting mogelijk zonder het geteste circuit te onderbreken, wat de veiligheid en werksnelheid op locatie aanzienlijk verbetert. De flexibiliteit van de spoel maakt het ook gemakkelijker te positioneren in drukke kabelgoten waar stijve klemmen onpraktisch zijn.
V4: Kan dit apparaat echt AC-spanning en -stroom meten naast kabelidentificatie?
Ja. De ontvanger van de XHSB505DS bevat een complete AC-meetset: AC-spanning van 0,00V tot 600V (50/60 Hz), AC-stroom van 0,00A tot 5000A (50/60 Hz) en frequentie van 45 Hz tot 70 Hz — allemaal met een nauwkeurigheid van ±2%±3dgt. Dit elimineert de noodzaak om aparte multimeters of stroomtangen mee te nemen naar het veld, waardoor de testworkflow voor inbedrijfstellings- en onderhoudsteams wordt gestroomlijnd.
V5: Wat zijn de maximale kabellengtes die dit apparaat kan testen?
Voor spanningsloze kabelidentificatie (directe verbinding) kan het apparaat pulssignalen detecteren met een lusweerstand tot 10 kΩ — wat doorgaans overeenkomt met kabellengtes van 0 tot 10 kilometer, afhankelijk van de aardingsweerstand en de weerstand van de kabelgeleider. Voor live kabelidentificatie (koppelingmethode) ondersteunt het detectiebereik een lusweerstand tot 200 Ω — doorgaans 0 tot 5 kilometer. In beide gevallen moet de batterij van de zender boven de 11V zijn voor optimale prestaties.
Over XZH TEST
XZH TEST is een professionele fabrikant gespecialiseerd in kabeltesten, foutdetectie en diagnostische oplossingen voor energiecentrales, elektrische aannemers en industriële klanten wereldwijd. Met een uitgebreide productlijn, waaronder intelligente kabelidentifiers, foutlocators en diagnosesystemen, levert XZH TEST betrouwbare, innovatieve veldapparatuur ontworpen voor de meest veeleisende professionele toepassingen.
Neem vandaag nog contact met ons op voor een oplossing op maat, afgestemd op uw behoeften op het gebied van kabelidentificatie en onderhoud.
