XHSB505DS
I. Beschrijving

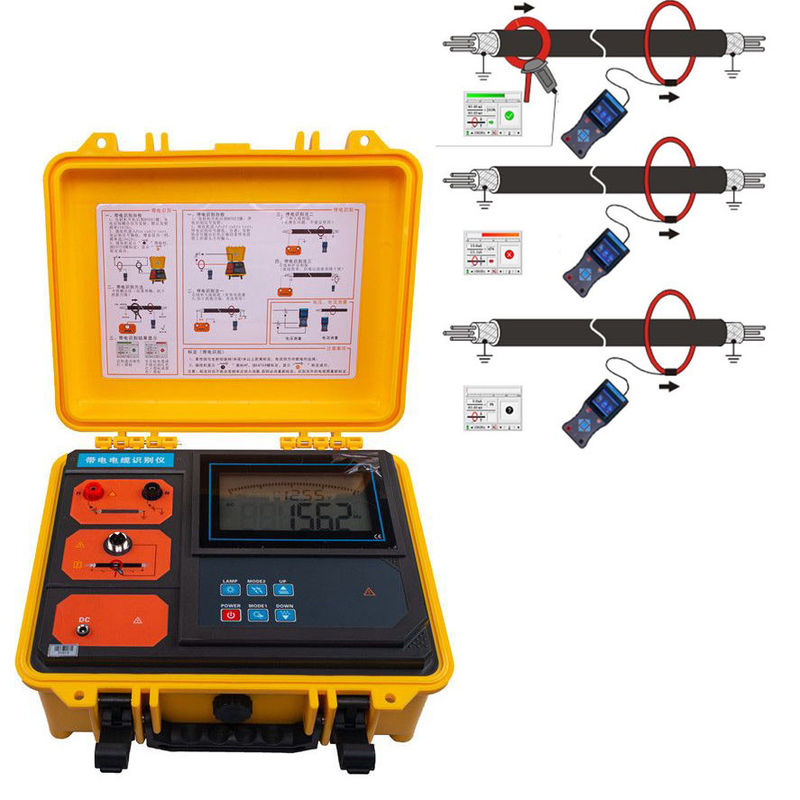

Het XHSB505DS live kabelidentificatie-instrument, ook bekend als kabelidentificatie-instrument, multifunctioneel kabelidentificatie-instrument en intelligent kabelidentificatie-instrument, is ontworpen voor stroomkabelingenieurs en kabelwerkers om de technische problemen van kabelidentificatie op te lossen. De gebruiker kan nauwkeurig één van de doelkabels identificeren uit de meerdere kabels via het instrument, om te voorkomen dat live kabels per ongeluk worden doorgezaagd en ernstige ongevallen worden veroorzaakt. De kabelidentificatie begint met de bediening aan beide uiteinden van de kabel. De dubbele nummering aan beide uiteinden van de kabel moet nauwkeurig zijn. Dit instrument is ontworpen met PSK-technologie gecombineerd met precieze algoritmen. Hoe betrouwbaar het geheugen van het personeel ter plaatse ook is, het kan de herkenning door professionele instrumenten niet vervangen. Dit product heeft ook de functies van live kabelidentificatie, stroomuitval kabelidentificatie, AC-stroomtest en AC-spanningstest. Het bestaat uit een zender, een zendstroomklem, een ontvanger en een flexibele ontvangststroomklem.

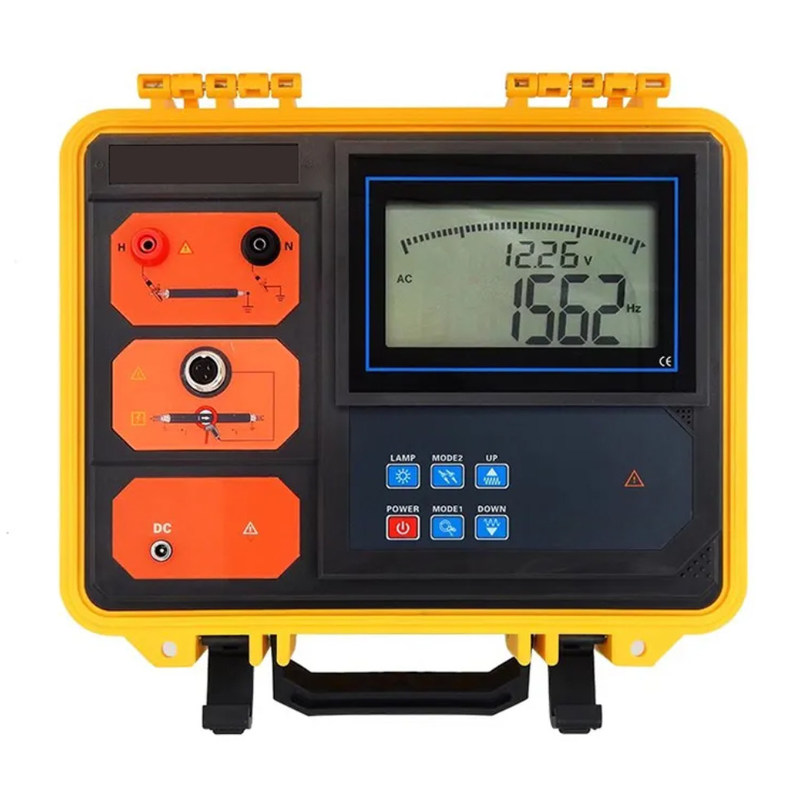

Zender:Het zendt signalen naar de doelkabels tijdens de identificatie van live kabels en uitgeschakelde kabels. Ingebouwde hoogwaardige oplaadbare lithiumbatterij, automatische impedantieaanpassing en automatische bescherming. De zender heeft een geïntegreerd speciaal gereedschapskistontwerp, gebruikt polypropyleenkunststof als grondstof en voegt nieuwe composietvullers toe voor eenmalige spuitgietvorming. Het heeft een lage dichtheid, sterkte, stijfheid, hardheid, slijtvastheid, hittebestendigheid en isolatieprestaties. De behuizing kan een druk van ongeveer 200 kg weerstaan, het grote LCD-scherm van de host toont het resterende batterijvermogen in realtime, witte achtergrondverlichting en dynamische indicatie van het zendsignaal, wat in één oogopslag duidelijk is.
Zendklem:Wanneer de live kabel wordt geïdentificeerd, koppelt de zendklem het signaal van de zender aan de doelkabels. De bekmaat is Φ120mm. De zendklem heeft directiviteit. Het zendsignaal stroomt binnen vanaf de richting die wordt aangegeven door de pijl op de zendklem.
Tijdens live identificatie:gebruik een tang om uitgangspulstromen te koppelen, zend vier frequenties uit: 625Hz, 1562Hz, 2500Hz, 10kHz, koppel aan de doelkabels (doelkabel is een driekernige gepantserde kabel) via de zender, en injecteer samengestelde pulsen in de kabelkern. Het stroomsignaal, de pulsstroom genereert een elektromagnetisch veld rond de doelkabels voor de ontvanger en flexibele stroomklem om te detecteren en te identificeren; omdat de pulsstroom directioneel is, is de detectie ook directioneel.
Bij identificatie na stroomuitval:Direct aangesloten uitgangspulstromen worden gebruikt om puls-codestroomsignalen in de kabelkern te injecteren. Deze stroom genereert een elektromagnetisch veld rond de doelkabels voor de ontvanger en flexibele stroomklem om te detecteren, decoderen en identificeren; omdat de stroom directioneel is, is de detectie ook directioneel.
Ontvanger:Het is een handheld apparaat, 3,5-inch kleurenscherm, ingebouwde high-speed microprocessor, gecombineerd met precieze algoritmen, om het puls-code stroomsignaal van de zender te identificeren en te decoderen, en heeft een signaalsterkte kalibratiefunctie om de signaalsterkte en detectieresultaten weer te geven. Verfijnd en intuïtief; dynamische weergave van kleurenbalken, in één oogopslag duidelijk, succesvolle kabelidentificatie vinkje, niet-doelkabel vinkje, kan snel en automatisch de doelkabel identificeren. Tegelijkertijd is het testbare spanningsbereik AC 0,00V~600V (50Hz/60Hz), het meetbare AC-stroombereik is AC 0,00A~5000A (50Hz/60Hz), en de meetbare stroomfrequentie is 45Hz~70Hz.
Flexibele stroomklem:Het is een Rockwell-spoel met uitstekend transiënt volggedrag, kan snel de puls-codestroom identificeren die door de zender wordt gegenereerd, en is geschikt voor dikke kabels of onregelmatig gevormde geleiders. De binnendiameter van de bek is ongeveer 200 mm en kan kabels onder Φ200mm klemmen, zonder het geteste circuit te onderbreken, contactloze meting, veilig en snel.
Speciale opmerking:Dit kabelidentificatie-instrument heeft zowel live kabelidentificatie als stroomuitval kabelidentificatie functies. Bij identificatie na stroomuitval is het strikt verboden om aan te sluiten op de live kabel. Live kabelidentificatie is alleen van toepassing op driekernige gepantserde kabels. Bij identificatie mogen de zendklem en ontvangstklem niet worden verwisseld, en de richting van het ingangssignaal moet consistent zijn.
II. Technische specificaties
- Basiscondities en arbeidsomstandigheden
| Invloed |
Basis |
Werkend |
Opmerkingen |
| Omgevingstemperatuur |
23°C±1°C |
-20°C~50°C, ≤95% RV, Geen condensatie |
/ |
| Omgevingsvochtigheid |
40%~60% |
<80% |
/ |
| Gemeten spanning en stroomfrequentie |
50Hz±1Hz |
45Hz~70Hz |
Bij het testen van spanning en stroom |
| Ontvanger werkspanning |
7.4V±0.5V |
7.4V±1V |
/ |
| Zender werkspanning |
11.1V±0.5V |
11.1V±1.5V |
/ |
| Extern elektrisch veld, magnetisch veld |
Moet worden vermeden |
| Locatie van de te testen kabel |
De te testen kabel bevindt zich in het ongeveer geometrische midden van de flexibele stroomklem |
| Nominale stroom |
Zend een samengesteld puls-frequentie stroomsignaal, toon de resterende batterijspanning en geef dynamisch de zendstatus aan |
| Voeding11.1V grote capaciteit oplaadbare lithiumbatterij, volledig opgeladen en continu werken voor ongeveer 8 uur |
Uitgangsmethode |
| Tangkoppeling tijdens aan-identificatie; directe uitgang tijdens uit-identificatieZendfrequentie |
625Hz, 1562Hz, 2500Hz, 10KHz (bij geëlektrificeerde identificatie), druk op de omhoog en omlaag pijltjestoetsen om de zendfrequentie aan te passen |
| Pulsspanning |
500V (bij identificatie na stroomuitval) |
| Pulsstroom |
Maximaal 5A (afhankelijk van de grootte van de lusweerstand) |
| Pulspuls |
1 keer/sec |
| Pulsbreedte |
2ms |
| Binnendiameter zendklem |
φ120mm |
| Lengte zendklemkabel |
2m |
| Afmetingen zendklem |
Lengte, breedte en dikte 300mm×175mm×50mm |
| Weergavemodus |
Groot LCD toont de resterende batterijspanning in realtime, met achtergrondverlichting |
| Lengte zendklemkabel |
2m |
| Afmetingen aardpen |
Lengte, breedte en dikte 225mm×100mm×10mm |
| Afmetingen zender |
320mm×275mm×145mm |
| Afmetingen zendklem |
Lengte, breedte en dikte 300mm×175mm×50mm |
| Weergavemodus |
Groot LCD toont de resterende batterijspanning in realtime, met achtergrondverlichting |
| Na kalibratie kunnen de testfrequentie en vergroting niet worden gewijzigd, anders moet er opnieuw worden gekalibreerd; verschillende kabels moeten opnieuw worden gekalibreerd bij het testen van verschillende kabels |
Lengte en breedte 128mm×75mm; weergavegebied 124mm×67mm |
| Afmetingen verpakking |
Lengte, breedte en hoogte 400mm×245mm×335mm |
| Bedrijfstemperatuur |
-10°C~40°C |
| Opslagcondities |
-20°C~50°C, ≤95% RV, Geen condensatie |
| Batterijvermogen |
Wanneer de batterijspanning lager is dan 9.65V, wordt het batterijspanningslage icoon weergegeven om u eraan te herinneren de batterij op te laden; wanneer de batterijspanning lager is dan 9.5V, schakelt het apparaat automatisch uit |
| Batterijspanning |
-10°C~40°C |
| Opslagcondities |
-20°C~50°C, ≤95% RV, Geen condensatie |
| Batterijvermogen |
Wanneer de batterijspanning lager is dan 9.65V, wordt het batterijspanningslage icoon weergegeven om u eraan te herinneren de batterij op te laden; wanneer de batterijspanning lager is dan 9.5V, schakelt het apparaat automatisch uit |
| Oplader12.6V DC-oplader |
Oplaadpoort |
| Ronde oplaadpoort, DC-logoDrukbestendig |
De zender heeft een geïntegreerd speciaal gereedschapskistontwerp, en de kist kan een druk van ongeveer 200 kg weerstaan |
| Opslagtemperatuur en -vochtigheid |
AC 3700V/rms (tussen de boven- en onderkant van de instrumentbehuizing) |
| Elektromagnetische eigenschappen |
IEC61326(EMC) |
|
Ontvangerspecificaties |
|
Functie
|
Live kabelidentificatie, stroomuitval kabelidentificatie; AC-spanning, stroom, frequentiemeting |
| Voeding |
- 7.4V grote capaciteit oplaadbare lithiumbatterij, USB-oplaadinterface, volledig opgeladen en continu werken voor ongeveer 6 uur
| Nominale stroom |
Ongeveer 300mA max |
| Weergavemodus |
3,5 inch kleurenscherm, kleurenbalkindicatie |
| Signaal kalibratie |
Ja, kalibreer het verzonden signaal. Het huidige percentage tussen het ontvangen signaal en het verzonden signaal ligt tussen 75% en 135% van de kalibratiewaarde, wat een van de voorwaarden is voor succesvolle identificatie |
| Na kalibratie kunnen de testfrequentie en vergroting niet worden gewijzigd, anders moet er opnieuw worden gekalibreerd; verschillende kabels moeten opnieuw worden gekalibreerd bij het testen van verschillende kabels |
Richtingherkenning |
| Ja, de zendklem, ontvangstklem en laadsignaal moeten in dezelfde richting zijn, wat een van de voorwaarden is voor succesvolle identificatie |
Kabelidentificatie succesvol |
| Groen vinkje icoon geeft aan (√) |
| Niet-doelkabel |
Rood-oranje gekruist icoon geeft aan (×) |
| Afmetingen ontvanger |
Lengte, breedte en dikte 207mm×101mm×45mm |
| Flexibele stroomklem |
De lengte is ongeveer 630 mm, de draaddiameter is 6 mm of 12,5 mm |
| Spoel binnendiameter |
φ200mm (grotere diameter kan naar behoefte worden aangepast) |
| Lengte leiding |
Lengte flexibele stroomklemkabel: 2m |
| Testlijnen spanning |
1m lang (1 elk voor rood en zwart) |
| Testbereik |
Identificatie na stroomuitval: De spoel kan pulssignalen detecteren met een lusweerstand van 0Ω~10kΩ; wanneer de lusweerstand 10kΩ is, moet de batterij van de zender gegarandeerd boven 11V zijn (over het algemeen kan het een kabellengte van 0-10 kilometer bereiken, voornamelijk door aardweerstand en kabelweerstand) |
| Live identificatie: De spoel kan pulssignalen detecteren met een lusweerstand van 0Ω~200Ω; wanneer de lusweerstand 200Ω is, moet de batterij van de zender gegarandeerd boven 11V zijn (over het algemeen kan het een kabellengte van 0-5 kilometer bereiken, voornamelijk door aardweerstand en kabelweerstand) |
Meetbereik |
| AC-spanning: 0.00V~600V (50Hz/60Hz) |
AC-stroom: 0.00A~5000A (50Hz/60Hz) |
| Stroomfrequentie: 45Hz~70Hz |
| Precisie |
AC-spanning: ±2%±3dgt |
| AC-stroom: ±2%±3dgt |
| Stroomfrequentie: ±2%±3dgt |
| Identificatiesignaal |
Kleur signaalamplitude en digitale weergave |
| Detectiesnelheid |
| Ongeveer 1 keer/sec |
| Versterkingsregeling |
In de testinterface, druk op de linker en rechter pijltjestoetsen om de signaalvergroting aan te passen, de signaalamplitude balk is tussen 10~100, het beste |
| Achtergrondverlichtingregeling |
In de opstartfunctie selectie-interface, druk op de omhoog en omlaag pijltjestoetsen om de helderheid van de LCD-achtergrondverlichting aan te passen |
| Automatische uitschakeling |
Ongeveer 30 minuten na het inschakelen schakelt de meter automatisch uit om het batterijverbruik te verminderen |
| Batterijspanning |
Wanneer de batterijspanning lager is dan 6.5V, wordt het batterijspanningslage icoon weergegeven, wat herinnert aan het opladen van de batterij |
| Oplader |
9V DC-oplader |
| Oplaadpoort |
USB-oplaadpoort |
| Bedrijfstemperatuur en -vochtigheid |
-10°C~40°C; onder 80% RV |
| Opslagtemperatuur en -vochtigheid |
-10°C~50°C, ≤95% RV, Geen condensatie |
| Weerstaanspanning |
AC2000V/rms (tussen de voor- en achterkant van de behuizing) |
| Geschikt voor veiligheidsvoorschriften |
IEC61010-1 CAT II 600V, IEC61010-031, IEC61326, vervuilingsgraad 2 |
|
|
|
|
