De volgende XHGG555 introduceert het diagnose- en foutdetectiesysteem voor voertuigkabels. De transformator, stroomonderbreker en andere detectiesystemen kunnen ook worden aangepast aan de behoeften van de klant. U bent van harte welkom om contact met ons op te nemen voor meer informatie.

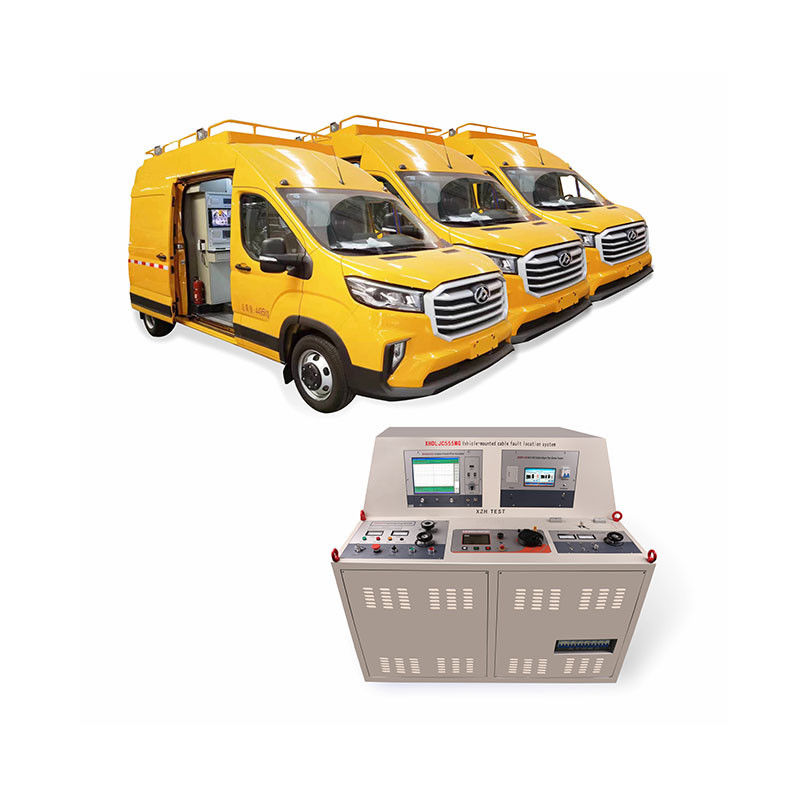

XHGG555 Voertuiggebonden kabeldiagnose- en foutlocatiesysteem
Algemene kenmerken
Topologie
Hoogst geïntegreerd en sterk geautomatiseerd digitaal software kabel foutlocatiesysteem, met de optie om variabele frequentie resonantie, oscillatiegolf (gedeeltelijke ontlading) en ultra-lage frequentie (diëlektrisch verlies) functies te integreren
Modulariteit
Alle testeenheden zijn ontworpen om relatief onafhankelijk en modulair te zijn, en functionele modules kunnen naar believen worden toegevoegd of verwijderd; als een enkele functie faalt, heeft dit geen invloed op het gebruik van andere functies.
Besturing
De meeste bedrijfsmodi en systeemfuncties worden bereikt via een besturingseenheid, en elke eenheidsmodule kan ook afzonderlijk worden bediend.
Grafische gebruikersinterface: Grafische interface, intuïtiever en gemakkelijker te bedienen.
Bediening: Draai en klik op een enkele knop (jog dial) op de besturingseenheid.
Systeem: Windows
Datumbeheer: Algemene database
Datasynchronisatie: Universele seriële bus
Besturingseenheid
Display: Industrieel TFT-kleurenpaneel met LED-achtergrondverlichting
Anti-glare: Ja
Multi-touch: Ja
LCD-grootte: 39,6 cm (15,6 inch)
Beeldverhouding: 16:9
Resolutie: 1920 x 1080 Full HD
Helderheid: 450 cd/m²
Veiligheid
Aanpassingsvermogen
CE-conformiteit; EN 61010, EN 50191, VDE 0104, VDE 015, DGUV 203-034 (BGI 891)
Ontladings- en aardingsapparaten: 72kJ, equivalent aan de energie die is opgeslagen in een 10µF condensator die is opgeladen tot 120kV DC snelladen: ontladingstijdconstante < 1 seconde
Systeemstatus: Real-time monitoring en indicatie
Intrinsiek veilig: Aarden onmiddellijk bij stroomuitval
F-U veiligheidsvergrendeling: Bewaking van de aansluiting van de bedrijfsspanning (hoogspanningscircuit)
F-Ohm Veiligheidsvergrendeling: Bewaking van de aardverbinding (hoogspanningscircuit)
Veiligheidskenmerken: Frontpaneel: aan/uit, vergrendelingsknopschakelaar, noodstop, restdrukindicatorlampje, hoogspanningsschakelaar;
Besturingseenheid: knop (jog dial)
Veiligheidsvoorzieningen: Systeem aardingsstatusindicator, stroomingangsbeveiliging, hoogspanningsruimtebewaking via deurcontact, externe veiligheidsvoorziening
Stroomingangsmonitoring: Overspanningsbeveiliging, onderspanningsbeveiliging, reststroomapparaat (RCD)
Definiëren van bedrading: Er is een schakelbord in het systeem
Isolatietransformator: 5kVA
Systeemeenheidssamenstelling
1. Gebruik DC of hoogspanningspulsen om het kabelfoutpunt over te laten slaan en te ontladen
2. Gebruik het principe van de reizende golfreflectie om een ruwe meting te maken van alle soorten kabelhoofdisolatiefouten
3. Gebruik de akoestische en magnetische synchronisatiemethode om een precieze meting te maken van alle soorten kabelhoofdisolatiefouten
4. Gebruik het elektromagnetische inductieprincipe om het onbekende kabelpad en de diepte nauwkeurig te vinden
5. Gebruik de brugmethode om een ruwe meting te maken van alle buitenmantelfouten en de hoofdisolatie (vooral waterinfiltratiefouten)
6. Gebruik de stapspanningsmethode en de klemstroommethode om de buitenmantelfout nauwkeurig te lokaliseren
7. Gebruik het constante vermogensprincipe om de weerstand van de ultra-hoge weerstandsfout te verminderen
8. Gebruik de coderingsmethode + fasemethode om meerdere kabels te identificeren
9. Gebruik de afstandsbedieningsmethode om de uiteindelijke punctie van de kabel te bevestigen (uiteindelijk is de persoonlijke veiligheid absoluut gegarandeerd)
10. Gebruik ultra-lage frequentie (0,1 Hz) om isolatieweerstandspanningstests en diëlektrische verliestests op de kabel uit te voeren
11. Gebruik de wet van Ohm om de kwaliteit van de kabel in een spoel te meten
12. Noodzakelijke gereedschappen en apparatuur op de kabeldetectietestlocatie (megohmmeter, meetinstrument, elektricien gereedschap)
Enkele succesverhalen

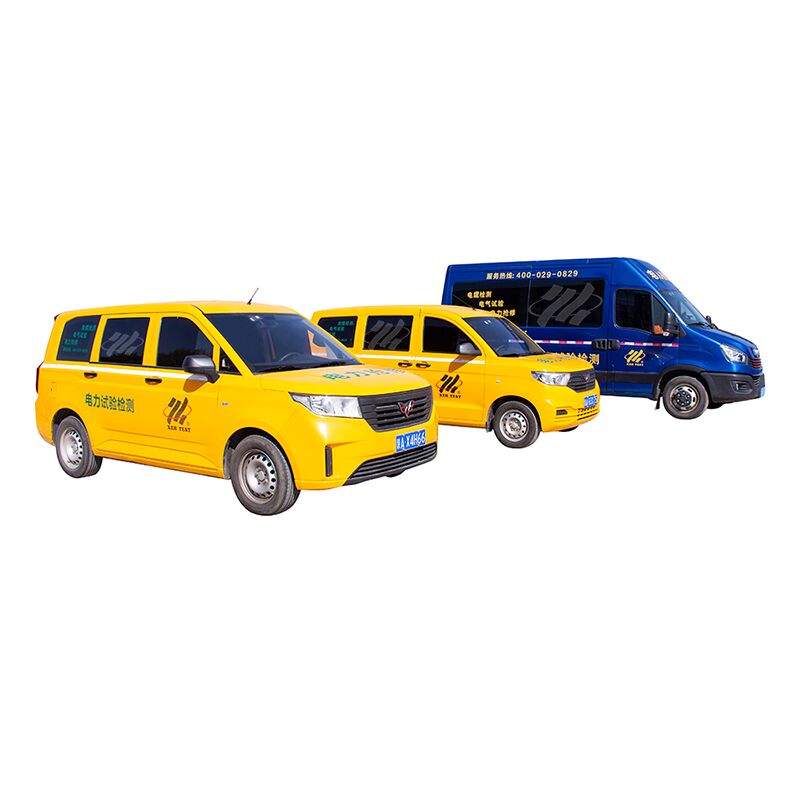

We kunnen het testsysteem in een testvoertuig installeren om u een compleet voertuig te bieden, of we kunnen het testsysteem voor u op maat maken op basis van de afmetingen van de binnenruimte van uw eigen testvoertuig.
De bovenstaande systemen omvatten een hoogspanningspulsgenerator 8/16/32kV, ARC-testkabelfoutvoorlokalisator, hoogspanningsdoorbrandbrugapparatuur, kabele buitenmantelfoutlokalisator, ultra-lage frequentie weerstandsspanning (80kV) diëlektrische verliestestapparatuur. Daarnaast is het ook uitgerust met een mobiele kabelfout nauwkeurige lokalisator, een uitgebreide kabelpadtester, een kabelspijker, een generator, etc.
