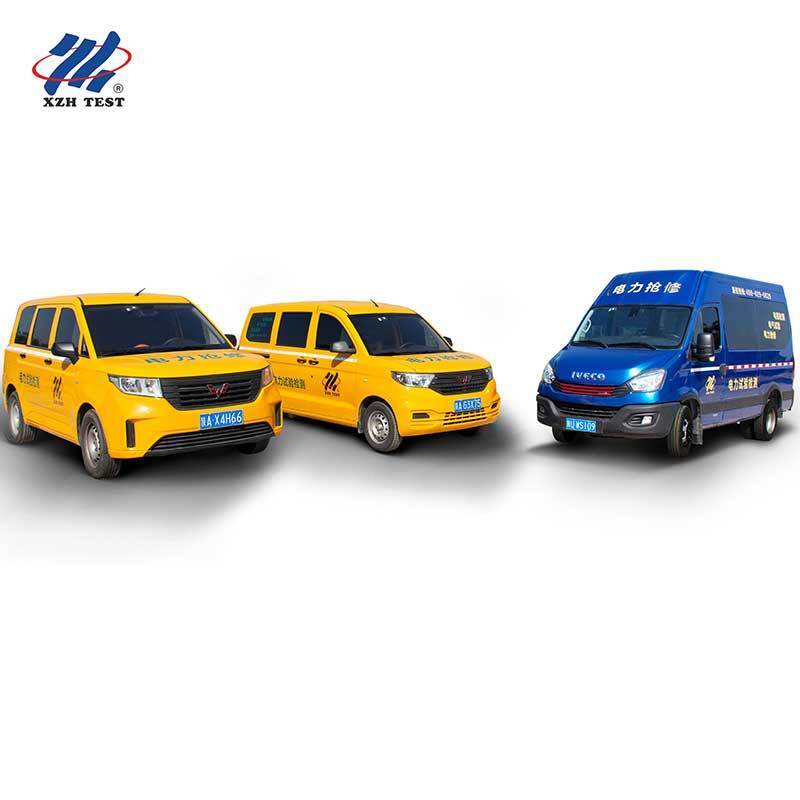

Aangepaste Kabel Fout Test Van Vermogenstransformator Uitgebreid Testvoertuig

Het XHGG555 V2.0 op voertuigen gemonteerd kabeldiagnose- en storingslokalisatiesysteem is een volledig op maat gemaakt, sterk geïntegreerd mobiel testlaboratorium dat 12 gespecialiseerde kabeltest- en diagnostische functies in één voertuig consolideert. In tegenstelling tot individuele draagbare instrumenten die afzonderlijk moeten worden vervoerd, ingesteld en bediend, biedt de XHGG555 een kant-en-klaar mobiel platform waarop alle systemen permanent zijn geïnstalleerd, onderling verbonden en klaar voor onmiddellijke inzet op elke locatie in het veld.

Naast het kernsysteem voor kabelstoringsdiagnose kan het XHGG555-platform worden aangepast om transformatortesten, schakelaartesten en andere hoogspanningsdiagnosesystemen te integreren volgens de eisen van de klant. XZH TEST kan een compleet voertuig leveren of het testsysteem aanpassen voor installatie in het eigen voertuig van de klant op basis van de afmetingen van de interieurruimte.

1. Hoogspannings DC-pulsgenerator: Veroorzaakt doorslagontlading op het kabelstoringpunt voor het initiëren van testen
2. Reisgolfreflectie (TDR): Ruwe meting van alle soorten hoofd-isolatiefouten van kabels
3. Akoestisch-magnetische synchronisatie: Nauwkeurige meting en pinpointing van hoofd-isolatiefouten van kabels
4. Elektromagnetische inductie padzoeker: Lokaliseert nauwkeurig onbekende kabelpaden en begraafdieptes
5. Brugmethode: Ruwe meting van buitenmantelfouten en hoofd-isolatie waterindringingsfouten
6. Stapspanning & Klemstroommethode: Nauwkeurige lokalisatie van buitenmantelfouten
7. Constante vermogen doorbranding: Reduceert ultra-hoge weerstandsdefecten tot lage weerstand voor eenvoudigere lokalisatie
8. Codering + Fase Methode: Identificatie van meerdere kabels tussen gebundelde kabels
9. Afstandsbediende kabelspijker: Definitieve destructieve verificatie — garandeert absoluut de veiligheid van de operator vóór het snijden
10. Ulra-lage frequentie (0,1 Hz): Isolatie weerstandsspanningstest en diëlektrisch verlies test
11. Wet van Ohm meting: Kwaliteitstest van kabelkringweerstand
12. Essentiële veldtools: Megohmmeter, meetinstrumenten, elektriciensgereedschap — alles aan boord

• 12 volledig geïntegreerde testfuncties in één voertuig — complete kabeldiagnose zonder instrumenten uit te pakken
• Modulaire architectuur — voeg of verwijder functionele modules vrij; storing van één module heeft geen invloed op andere
• 15,6-inch Full HD industriële touchscreen met anti-glans en multi-touch voor gebruik in alle weersomstandigheden
• Windows-gebaseerde GUI met intuïtieve jog-draaiknopbediening — minimale training vereist
• Uitgebreide veiligheid: CE, EN 61010, noodstop, deurcontactbewaking, automatische ontladingsaarding
• Aanpasbaar platform — integreer transformator testen, schakelaar testen of andere HV diagnostische systemen
• Flexibele voertuigopties — gebruik ons voertuig of installeer in uw bestaande voertuig

Succesverhalen

XZH TEST heeft het XHGG555 op voertuigen gemonteerde systeem succesvol ingezet voor energiebedrijven en testdienstverleners. Hieronder staan voorbeelden van voltooide installaties. We kunnen het testsysteem in een voertuig installeren om u een complete kant-en-klare testbus te leveren, of we kunnen het systeem aanpassen voor integratie in uw eigen voertuig op basis van de afmetingen van de interieurruimte.

Het bovenstaande systeem omvat: hoogspanningspulsgenerator 8/16/32kV, ARC-testkabelstoringsvoorlokalisator, hoogspannings doorbrandbrugapparatuur, kabel buitenmantelstoringslokalisator, ultra-lage frequentie weerstandsspanningstest (80kV) diëlektrisch verlies testapparatuur, mobiele kabelstoringsnauwkeurige lokalisator, uitgebreide kabelpadtester, kabelspijker en generator — allemaal permanent geïnstalleerd en onderling verbonden.
