Ondergrondse kabelfoutenpointer met akoestisch-magnetische synchronisatie en A-frame detectie

Name: Ondergrondse kabelfoutenpointer met akoestisch-magnetische synchronisatie en A-frame detectie
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

Productdetails:

Plaats van herkomst:	Xi'an, Shaanxi, China
Merknaam:	XZH TEST
Certificering:	CE, ISO
Modelnummer:	XHDD503E

Detailinformatie

Plaats van herkomst:

Xi'an, Shaanxi, China

Merknaam:

XZH TEST

Certificering:

CE, ISO

Modelnummer:

XHDD503E

Model-NR.:

XHDD503E

Gebruik:

Netwerkkabeltester, audiokabeltester, coaxekabeltester, digitale kabeltester

Stroom:

Elektriciteit

Aangepast:

Aangepast

Kleur:

Zwart

Filter:

200 Hz-1600 Hz Facultatief

Outputwinst:

16 Niveaus (0 tot 112 dB)

Accuraatheid van de akoestisch-magnetische positionering:

Minder dan 0,2 m

Stepping Voltage Positioning Accuracy:

Minder dan 0.5m

Precies van padidentificatie:

Minder dan 0.5m

Transportpakket:

Houten kist

Handelsmerk:

XZH -test

Oorsprong:

China

HS-code:

9031809090

Levering vermogen:

2000 stks/jaar

Maatwerk:

Beschikbaar

After-sales service:

Garantiecertificaat

Garantie:

12 maanden

Markeren:

High Light

Markeren:

Ondergrondse kabelfoutenopsporing

Acoustic-Magnetic Pinpointer

A-frame-stapspanningslocator

Trading Information

Min. bestelaantal:

1 eenheid

Prijs:

Onderhandelbaar

Verpakking Details:

Houten behuizing

Levertijd:

5-8 dagen

Betalingscondities:

T/T

Levering vermogen:

2000Units/jaar

Productomschrijving

Beschrijving

De kabelfoutzoeker maakt gebruik van de principes van trillingsdetectie en elektromagnetische inductie om de specifieke locatie van het kabelfoutpunt te bepalen. Er wordt een hoogspanningspulsgenerator gebruikt om een flitsoverontlading op het foutpunt te veroorzaken. Fysieke verschijnselen zoals trillingsgolven, geluidsgolven en elektromagnetische golven die worden gegenereerd door de flash-over-ontlading op het breukpunt, worden opgepikt door een speciale sonde van het aanwijsinstrument, versterkt, verwerkt, weergegeven en uitgevoerd door het kabelfoutaanwijsinstrument. De precieze locatie van het foutpunt wordt bepaald door het gehoor en zicht van de tester. Dat wil zeggen dat de taak van het nauwkeurig lokaliseren van het kabelfoutpunt "direct boven de kabel en binnen het bereik van ruwe metingen" is voltooid.
Dit vastpuntinstrument is geschikt voor fouten met lage weerstand, kortsluiting, open circuit en ontkoppeling van stroomkabels, hoogfrequente coaxkabels, straatlantaarnkabels en ondergrondse draden gemaakt van verschillende materialen met verschillende doorsneden en media, evenals lekkage met hoge weerstand en flash-over-fout met hoge weerstand.

Producteigenschappen
1. 5-inch LCD-scherm met hoge helderheid zorgt voor zichtbaarheid in zonlicht.
2. Het heeft 4 testmodi: standaard, verbeterd, ruisonderdrukking en aangepast.
3. Het heeft 4 positioneringsfuncties: akoestisch-magnetische synchronisatie, puur akoestisch, puur magnetisch en stapspanning.
4. Het beschikt over technologie voor achtergrondruisreductie en kan kiezen uit verschillende filtermethoden.
5. Uitgerust met BNR- en mute-functies.
4. Het heeft een indicatie van de padafwijking.
5. Uitgerust met meerlaagse fysieke isolatiesignaalsensoren, waterdichte klasse IP65.
6. Ingebouwde lithiumbatterij met grote capaciteit, lange standby-tijd, uitgerust met snellader.
7. Klein en lichtgewicht, eenvoudig te bedienen en eenvoudige mens-machine-interface.

Technische specificatie

Filterparameters	lAll-pass: 100Hz~1600Hz.
	lLaagdoorlaat: 100 Hz~300 Hz.
	lQualcomm: 160Hz~1600Hz.
	lBanddoorlaat: 200Hz~600Hz.
Kanaalversterking:	8 niveaus instelbaar.
Magnetische kanaalversterking:	8 niveaus instelbaar.
Stap spanningsversterking:	8 niveaus instelbaar.
Uitgangsversterking:	16 niveaus (0~112db)
Uitgangsimpedantie:	350Ω
Akoestomagnetische positioneringsnauwkeurigheid:	≤0,1m.
Nauwkeurigheid stapspanningspositionering:	≤ 0,5m.
Nauwkeurigheid van padidentificatie:	≤ 0,5m.
Het heeft BNR-achtergrondruisonderdrukking en mute-ruisonderdrukkingsfuncties.
Weergavecontrolemethode:	5-inch touchscreenbediening met hoge helderheid.
Voeding:	4*18650 standaard lithiumbatterijen.
Stand-by-tijd:	ruim 8 uur.
Volume:	428L×350W×230H
Omgevingstemperatuur:	-25~65ºC; Relatieve vochtigheid: ≤90%.

Instrumentindeling en instructies

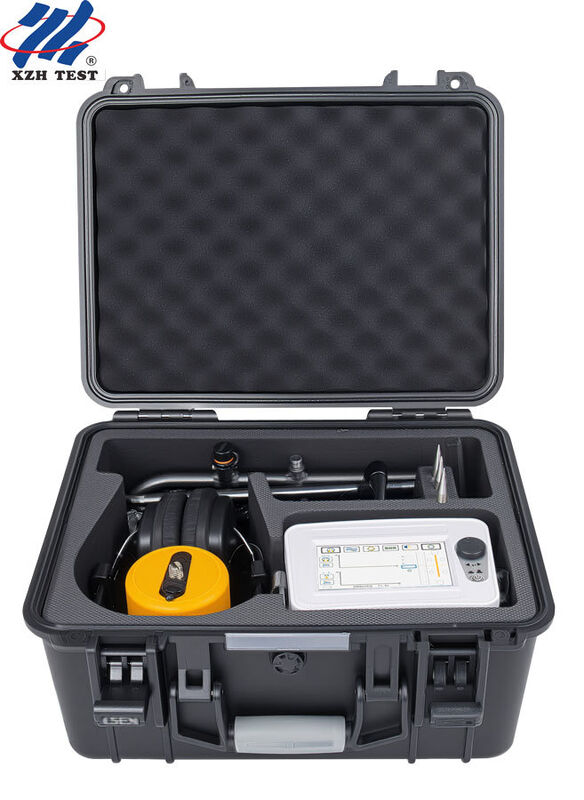

Samenstelling van het instrument
1. Kabelfoutzoeker: lokaliseer nauwkeurig kabelfoutpunten binnen het ruwe meetbereik.
2. Sonde: inclusief sonde, sonde, drie klauwen en drijfstang, aangesloten op het ingangskanaal om signalen te ontvangen.
3. Draag een koptelefoon; sluit het ingangskanaal van het aanwijsinstrument aan (feedback van het uitgangssignaal).
4,7-aderige signaalleiding: verbindingskabel tussen aanwijsinstrument en sonde (verbinding van aanwijsinstrument en sonde).
5. Oplader: Sluit deze aan op de oplaadaansluiting van het instrument om op te laden.
6. Een frame: gebruikt bij het testen met de stapspanningsmethode.
7. A-frame aansluitkabel: kabelfoutzoeker en A-frame aansluitkabel.
8. Grondpen: Een passend accessoire voor het A-frame.

Paklijst

Zodra het A-frame is aangesloten, komt het automatisch in de testinterface, zoals rechts weergegeven.
Merk op dat er onderaan frame A pijlen staan, rood en groen, met rood aan de voorkant en groen aan de achterkant. Dit betekent dat rood het einde van de kabel aangeeft en groen het begin van de kabel.

Beweeg het A-frame langzaam langs het kabelingraafpad naar het uiteinde van de kabel en bekijk de veranderingen in de rode en groene staafdiagrammen op het testscherm. Dit weerspiegelt een verandering in de richting van de stroming.
Op grote afstand van het schadepunt lijken de rode en groene balken op het scherm enigszins onregelmatig en klein.
Wanneer u dichtbij het breukpunt komt, bijvoorbeeld ongeveer 5 meter van het breukpunt, zult u merken dat het rode staafdiagram erg groot wordt, zoals weergegeven in de afbeelding linksboven.
Wanneer u zich direct boven het breukpunt bevindt of ongeveer 1-2 meter voor en achter het breukpunt, zult u merken dat de rode en groene staafdiagrammen erg klein worden en op het scherm verschijnen zoals weergegeven in de afbeelding rechtsboven.
Zodra u het breukpunt passeert, bijvoorbeeld ongeveer 5 meter van het breukpunt, zult u merken dat het groene staafdiagram erg groot wordt.
Zo kunt u, door geduldig te zoeken, de locatie van de storing vinden.
