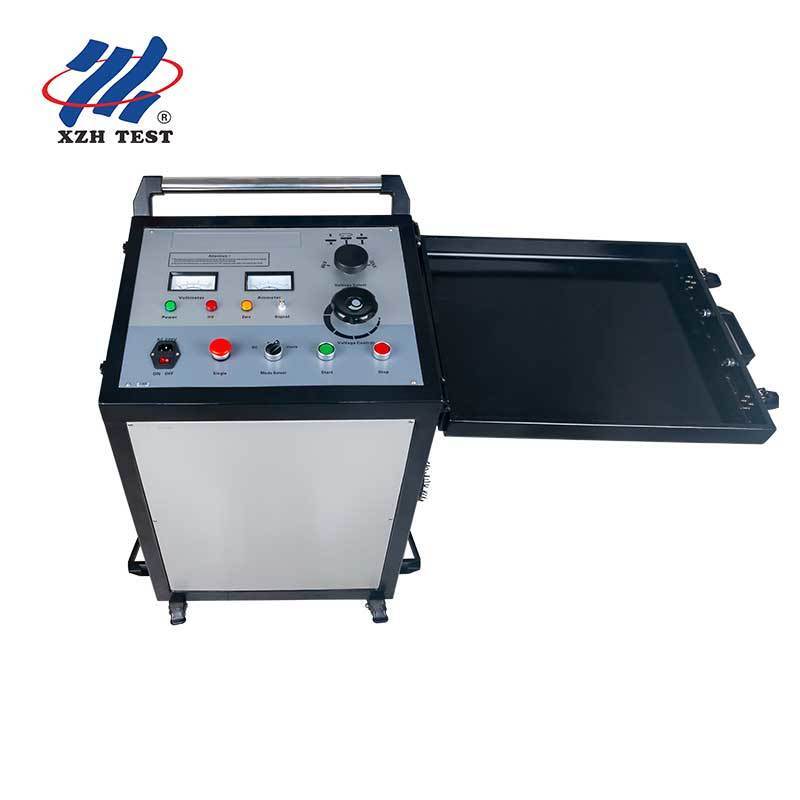

Aanpasbare Afgeschermde HV Kabel Thumper XHHV535-4TS Drie Spanningsbereiken 8 16 32kV voor Foutopsporingsaannemers

De XHHV535-4TS is gebouwd voor organisaties die flexibiliteit vereisen in hun apparatuur voor het lokaliseren van kabelfouten.Of u een aannemer bent die verschillende spanningsklassen beheert in uw dienstgebiedEen bedrijf dat zijn vloot standaardiseert met op maat geconfigureerde stroomgeneratoren of een distributeur die op zoek is naar apparatuur van OEM-merken voor uw markt, past zich aan uw behoeften aan.

De XHHV535-4TS beschikt over een volledig afgeschermd hoogspanningscompartiment dat de DC-energiebron, energieopslagcapacitor en ontladingsbol assemblage binnen een afgesloten metalen behuizing isoleert.Dit ontwerp heeft drie essentiële doeleinden voor veld- en industriële activiteiten.:

• Veiligheid van de exploitant:De afgeschermde behuizing voorkomt tijdens de werking een toevallig contact met aangedreven onderdelen.Alle hoogspanningspaden zijn vervat in gegronde metalen barrières die de veiligheidsvoorschriften van IEC 61010-1 voor hoogspanningstestapparatuur overschrijden
• Elektromagnetische compatibiliteit:De afgeschermde constructie minimaliseert de uitgestraalde EMI tijdens overspanningsontladingsgebeurtenissen en beschermt gevoelige co-located instrumenten zoals TDR-kabeltesters, akoestisch-magnetische pinpointers,en communicatieapparatuur tegen elektromagnetische interferentie
• Milieubeheersing:Het ingesloten ontwerp beschermt de interne onderdelen tegen stof, vocht en mechanische aanvallen tijdens het transport en de inzet ter plaatse ­ essentieel voor veldteams die in onderstations, loopgraven,en buitenste kabelkamers

De XHHV535-4TS is ontworpen als een aanpasbaar platform.

In tegenstelling tot modulaire overspanningsgeneratoren die een aparte stroomvoorziening, condensatorbank en ontladingsbolmmodules vereisen, verbonden door hoogspanningskabels op locatie,de XHHV535-4TS integreert alle drie deelsystemen in één afgeschermd behuizing:

• DC-hoge-spanningsbron:ingebouwde rechtgever en step-up-transformer, die een continu verstelbare gelijkstroomuitgang binnen elk spanningsbereik bieden
• Energieopslagcapacitorbank:Drie interne condensatoren (4/16/64μF) automatisch geselecteerd door de spanningsintervalschakelaar ­ geen externe condensatorverbindingen of handmatige reconfiguratie
• Verzameling van de ontladingssfeer:Preciesbewerkte ontladingsbolletjes van wolfraamlegeringen met een verstelbare opening, omsloten in een afgeschermd compartiment voor gecontroleerde, herhaalbare overspanningskenmerken

1. Pre-locatie met TDR:Gebruik een TDR-kabelfoutlocator (zoals de XZH TEST 502-serie) om de fout afstand te schatten.
2. Selecteer Spanningsbereik:Kies 8kV, 16kV of 32kV op basis van de ratingspanning van de kabel rotatie van de selector aan de voorzijde configureert onmiddellijk de interne condensatorbank
3. Zero-check en start:Controleer of de indicator van de nulpositie is verlicht, druk op Start en verhoog vervolgens de spanning tot het gewenste overspanningsniveau
4. Punt met akoestisch-magnetische methode:De 4TS levert gecontroleerde 2048J overspanningsontladingen met tussenpozen van ~ 4 seconden.Gebruik een akoestisch-magnetische pinpointer (zoals XZH TEST XHDD503) op de geschatte foutlocatie om geluid en elektromagnetische signalen van de ontlading op te vangen
5. Mark en Excavate:Zodra het foutpunt akoestisch bevestigd is, markeer het oppervlak, ontsluit de 4TS en ga door met gerichte graven.
