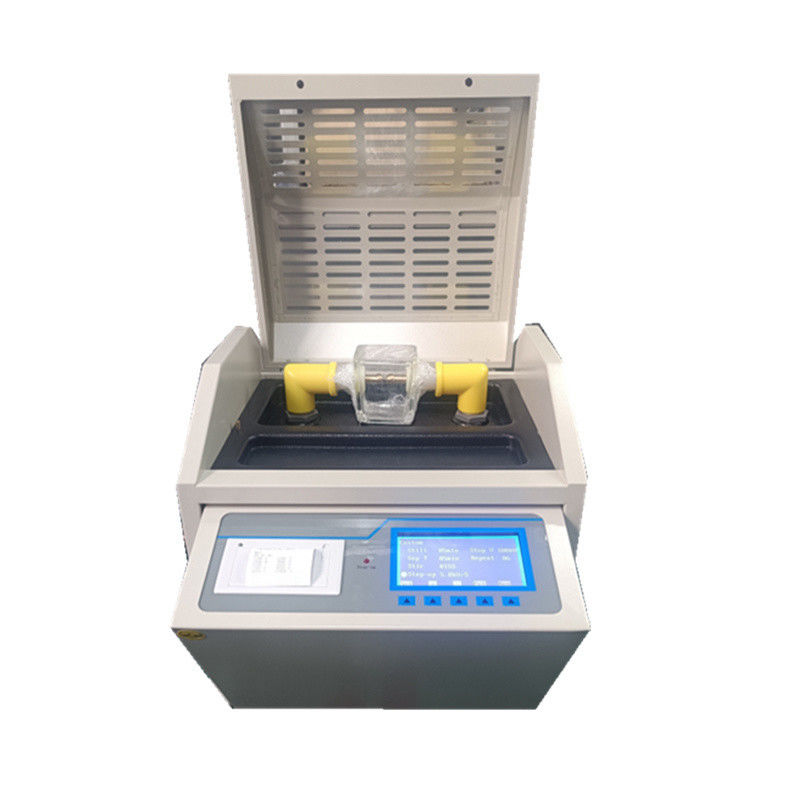

Transformator Isolatie-olie tester Automatische dielectrische sterkte 100kv Afbraak Bdv

This 100kV insulation oil dielectric strength tester is a high-accuracy instrument carefully developed by all scientific research and technical personnel of our company in accordance with the relevant provisions of the national standard GB507-1986 and the industry standard DL/T846.7-2004, door middel van vele veldtests en langdurige, onophoudelijke inspanningen, volledig digitale industriële instrumenten.Om aan de behoeften van de verschillende gebruikers te voldoen, deze serie instrumenten kan worden onderverdeeld in een-beker, drie-beker en multi-beker modellen.Door het gebruik van volledig automatische digitale microcomputerbesturing, de meetnauwkeurigheid is hoog, het vermogen tegen interferentie is sterk en het is veilig en betrouwbaar.

1Het instrument wordt bestuurd door een microcontroller met een grote capaciteit en werkt stabiel en betrouwbaar.

2Het instrument is voorzien van een breed bereik watchdog circuit om botsingen te voorkomen;

3Het instrumentprogramma is uitgerust met twee nationale standaardmethoden GB507-1986 en GB507-2002, industriestandaard DL/429,internationale norm IEC156 en op maat gemaakte werkzaamheden, die zich kunnen aanpassen aan de verschillende keuzes van verschillende gebruikers;

4. De oliebeker van het instrument wordt in één stap gegoten met behulp van speciaal glas, waardoor interferentie verschijnselen zoals olielekken worden geëlimineerd;

5Het unieke ontwerp van het apparaat voor het nemen van hoogspanningszijmonsters maakt het mogelijk de testwaarde rechtstreeks in de A/D-omvormer in te voeren.het voorkomen van fouten in het analoge circuit en het nauwkeuriger maken van de meetresultaten;

6. Het instrument heeft in de binnenkant overstromings-, overspannings-, kortsluitings- en andere beschermingsfuncties en heeft een sterke vermogen tegen interferentie en een goede elektromagnetische compatibiliteit;

7Draagbare structuur, gemakkelijk te verplaatsen, gemakkelijk te gebruiken binnen en buiten.

Beschrijving van de bewerkingsstappen

Plug in de stroomkabel, zet de schakelaar aan, en het lcd-scherm zal de startpagina weergeven (figuur 1)


Onder de pagina in figuur 1 druk je op de knop Instellingen om de pagina van het volgende niveau in te voeren (figuur 2).

Op de pagina in figuur 2 druk je op de Select-toets om de cursor naar GB1986 te verplaatsen en op de Confirm-toets om de subpagina GB1986-instellingen in te voeren (figuur 3).

Op de pagina in figuur 2 druk je op de Select-toets om de cursor naar GB2002 te verplaatsen en op de Confirm-toets om de subpagina GB 2002-instellingen in te voeren (figuur 4).

Op de pagina van figuur 2 druk je op de Selecteer-toets om de cursor naar de tijdsinstelling te verplaatsen en op de Bevestig-toets om de subpagina van de tijdsinstelling in te voeren (figuur 5).

Op de in figuur 2 weergegeven pagina druk je op de Selecteer-toets om de cursor naar aangepaste instellingen te verplaatsen en op de bevestigingstoets om de onderpagina aangepaste instellingen in te voeren (figuur 6);

Wanneer de testinterface 100KV bereikt, wordt op het LCD weergegeven: 0 Na voltooiing van de meting,het zal weergeven dat de test is voltooid. Druk vervolgens op de Confirm-toets om terug te keren naar de opstartpagina (figuur 1). Druk op de Print- of Display-toets om het opslagrecord van elke storing in te voeren

Spanningswaarde en gemiddelde waarde van de oliebeker (figuur 7).
