Transformer Sweep Frequency Response Analysis SFRA Analyzer Opties voor zilver

Productdetails:

Certificering:	CE, ISO

Detailinformatie

Certificering:

CE, ISO

Model NO.:

XHBX1501

Power:

Electricity

Customized:

Customized

Color:

Silver

Transport Package:

Exported Wooden Case

Trademark:

XZH TEST

Origin:

China

HS-code:

9031809090

Supply Ability:

200PCS/Year

Package Size:

45.00cm * 36.00cm * 25.00cm

Package Gross Weight:

50.000kg

Customization:

Available

After-sales Service:

After Sale Serive

Warranty:

12 Months

Shipping Cost:

Contact the supplier about freight and estimated delivery time.

Support payment in USD

Beveiligde betalingen:

Elke betaling die je doet op Made-in-china.com is beschermd door het platform.

Refund policy:

Claim a refund if your order doesn't ship, is missing, or arrives with product issues.

Productomschrijving

Transformer Sweep Frequency Response Analysis SFRA Analyzer Opties voor zilver 0

De XHBX1501 transformator winding deformatie tester (frequency response methode) wordt gebruikt voor het testen van vermogen transformatoren van 6KV en hoger en andere transformatoren voor speciale doeleinden.
XHBX1501 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004Het doel is om de amplitude-frequentie reactie kenmerken van elke winding van de transformator te detecteren en de detectie resultaten verticaal of horizontaal te vergelijken.De mate van verandering van de amplitude-frequentie reactie kenmerk bepaalt de vervorming die kan optreden in de transformator winding.

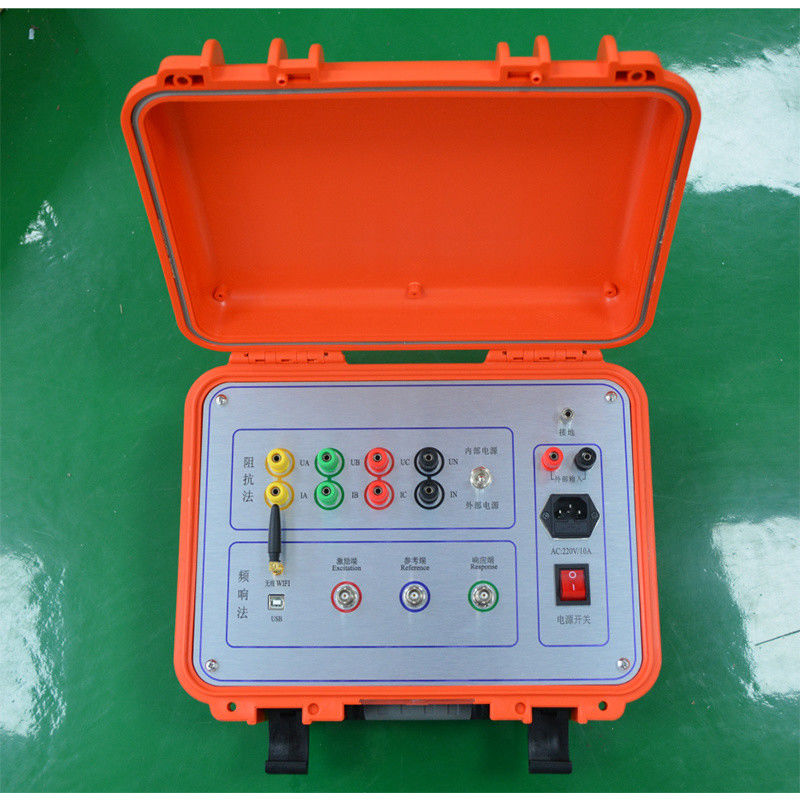

De XHBX1501-transformatorwindingdeformatietoetser (frequentiereactiemethode) bestaat uit een meetdeel en een analyse-softwareonderdeel.Het meetgedeelte is een zwarte doos bestaande uit signaalopwekking en signaalmeting.Het analysedeel wordt door een notebookcomputersysteem ingevuld en het meetgedeelte wordt via USB of netwerk met de notebookcomputersysteem verbonden.

Hoofdkenmerken
1De test kan worden uitgevoerd zonder het deksel op te heffen en de transformator te ontmantelen.
2- De meest gebruikte metingsmethode wordt gebruikt.
3Dit instrument kan transformatoren meten die hoger zijn dan 6kV.
4. Het maakt gebruik van een gespleten structuur, test host en de host computer werden verbonden via USB of netwerkverbinding, het kan vrij te gebruiken wanneer het werd aangesloten.
5De veldbedrading is eenvoudig, gemakkelijk te gebruiken.
6Meetspectrum: -100 dB ~ 20 dB.
7De analyse-software is krachtig en de software- en hardware-indicatoren voldoen aan de nationale norm DL/T911-2004.
8. Sweep meting met behulp van lineaire of logaritmische verdeling.
9Het responskanaal heeft meerdere bereikten en past het bereik tijdens het meetproces automatisch aan.

Belangrijkste technische parameters
1Testhost en PC-poort: USB of netwerk.
2Signalbron: het instrument heeft een kanaalsignaaluitgang als het opwekkingssignaal van de sweepfrequentie; het signaaluitgang is een standaard sinusgolf,de signaaluitgangsamplitude kan door middel van software worden aangepast, is de maximale amplitude±10V, en de signaaluitgangsimpedantie is 50Ω.
3Twee opvangkanalen, één voor het opvangen van het opwekkingssignaal en één voor het verzamelen van het responssignaal voor de berekening van de transferfunctie.
4Het excitatiecanaal wordt gemeten als een vast bereik:±10 V; het reactiekanaal heeft meerdere bereikten en het bereik wordt tijdens het meetproces automatisch aangepast.±25V.
5Acquisitie kanaal kwantificatie nauwkeurigheid: 12 bits.
6Maximale statische fout van het opvangkanaal: 0,5%.
7Maximale opslagcapaciteit per kanaal: 64 K monsters.
8De hoogste bemonsteringssnelheid per kanaal: 20 Msps.
9Inputimpedantie van het opvangkanaal: 1MΩ.
10Sweeptestbereik: 10Hz-10MHz.
11Scandemechanisme: metingsmethode met een lineaire of logaritmische verdeling.
12. Frequentiegewogenheid van het scannen: de frequentiegewogenheid van het uitgangssignaal van de signaalbron van het sinusvormige signaal is niet meer dan 0,01%.
13. Frequentie van de sweeptest: vaste modus of door de gebruiker gedefinieerd.
14Voldoen aan de nationale normen van de elektriciteitsindustrie: DL/T911-2004.
