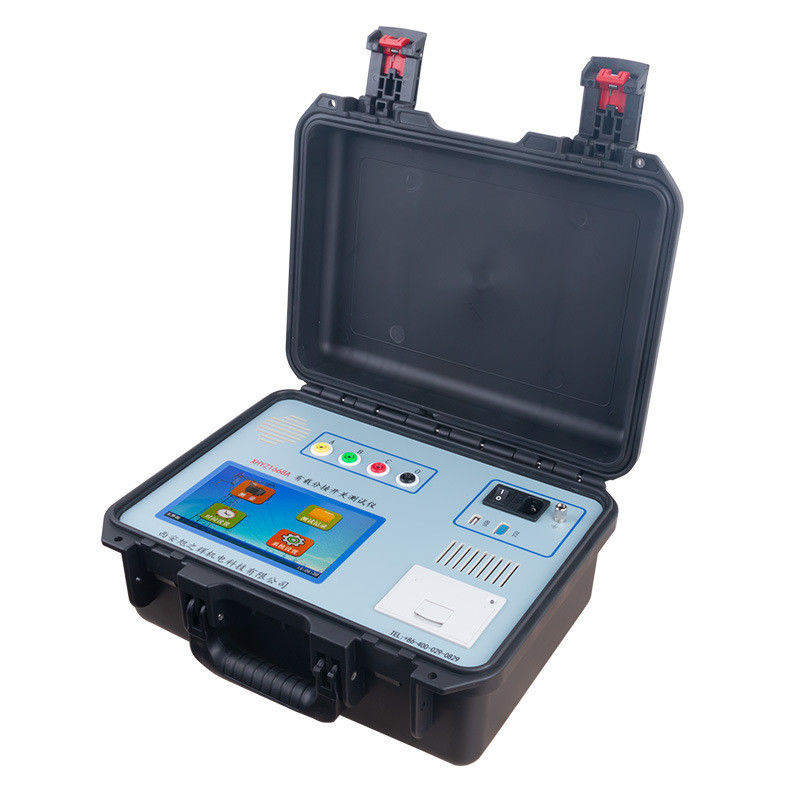

On-Load Tap Changer Tester| XHYZ1688
De XHYZ1688 on-load tap changer tester is een gespecialiseerd instrument ontworpen om de overgangsgolfvorm, overgangstijd, momentane overgangsweerstandswaarden en driefasensynchronisatie van transformator on-load tap changers (OLTC) te meten. De on-load tap changer is het enige bewegende deel dat is aangesloten op het transformatorkring, dus de toestand ervan heeft directe invloed op de veilige werking van de gehele transformator. Volgens de regelgeving voor de overdracht en preventieve tests van elektrische apparatuur moet de actiesequentie van de on-load tap changer worden gecontroleerd en moet de schakeltijd regelmatig worden gemeten. Dit instrument kenmerkt zich door een hoge mate van intelligentie met volledige Chinese menu-prompts en eenvoudige bediening. Het compacte formaat, het lichte gewicht en de sterke anti-interferentiecapaciteit verminderen de werkdruk van het veldpersoneel aanzienlijk, waardoor het een ideaal hulpmiddel is voor energieopwekking en -leveringseenheden, evenals voor transformatorfabrikanten om veilige productie te garanderen en de productkwaliteit te verbeteren.
Toepassingen & Doelgroep: Ontworpen voor transformatorfabrikanten die fabrieksacceptatie en uitgaande kwaliteitscontrole van on-load tap changers uitvoeren, preventieve testteams van energiecentrales en nutsbedrijven die regelgevingen voor overdracht en preventieve tests uitvoeren, OLTC revisie- en onderhoudswerkplaatsen, teams voor inbedrijfstelling en acceptatie van nieuwe onderstations, en elektrische installatie- en inbedrijfstellingsbedrijven die de prestaties van de tap changer verifiëren vóór bekrachtiging.
Belangrijkste specificaties
| Parameter |
Specificatie |
| Uitgangsstroom |
1.0A, 0.5A, 0.2A |
| Overgangsweerstandsbereik |
0.3Ω~20Ω (1.0A), 5Ω~40Ω (0.5A), 20Ω~100Ω (0.2A) |
| Overgangstijdbereik |
0~320ms |
| Open-circuit spanning |
24V |
| Meetnauwkeurigheid |
Overgangsweerstand: ±(5% aflezing ±0.1Ω); overgangstijd: ±(0.1% aflezing ±0.2ms) |
| Samplefrequentie |
20kHz |
| Gegevensopslag |
500 groepen ingebouwd, behouden bij stroomuitval |
| Display |
7 inch high-brightness LCD |
| Werktemperatuur |
-10°C tot 50°C |
| Werkvochtigheid |
≤85%RH |
| Voeding |
AC220V±10%, 50±1Hz |
| Afmetingen |
Hoofdunit 360mm × 290mm × 170mm; kabeldoos 360mm × 290mm × 170mm |
| Gewicht |
Hoofdunit 6.15kg; kabeldoos 4.55kg |
Geavanceerde functies
Grote uitgangsstroom met licht gewicht, waardoor de werkdruk op locatie aanzienlijk wordt verminderd
Test YN, Y en Δ aangesloten transformatoren met weerstandswaarden direct weergegeven zonder conversie
Ondersteunt zowel meetmethoden met wikkeling als zonder wikkeling
Golfvormweergave past automatisch de weerstands- en tijdamplitude aan op basis van samplewaarden
Volledig beveiligingscircuit met hoge betrouwbaarheid

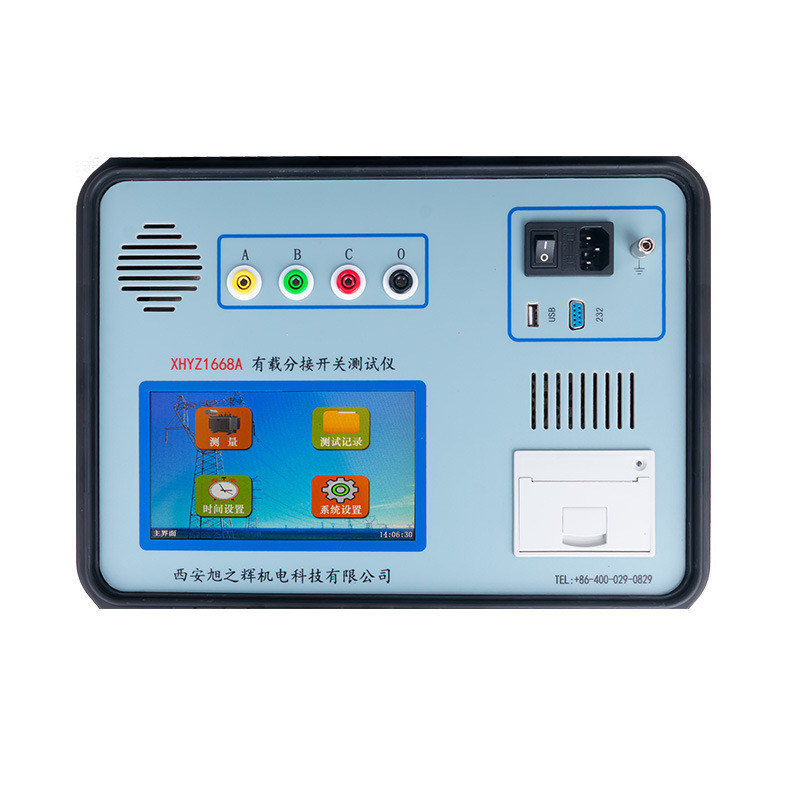

7 inch groot LCD-display voor gemakkelijke bediening op locatie
Slaat automatisch tot 500 groepen gegevens intern op
Ingebouwde snelle printer voor directe afdruk van testresultaten
USB- en RS232-interfaces voor gegevensoverdracht
Filter niveau en achtergrondverlichting instelbaar in systeeminstellingen voor optimale leesbaarheid op locatie
Dit instrument biedt OLTC-testingenieurs een betrouwbare, uitgebreide oplossing voor de beoordeling van de toestand van tap changers, en helpt fabrikanten, nutsbedrijven en inbedrijfstellings-teams bij het detecteren van fouten in overgangsweerstanden, veroudering van veren en contactdefecten voordat deze leiden tot transformatorstoringen.
FAQ
V1: Voor wie is deze on-load tap changer tester ontworpen?
Het is ontworpen voor transformatorfabrikanten die fabrieksacceptatie en uitgaande kwaliteitscontrole van on-load tap changers uitvoeren, preventieve testteams van energiecentrales en nutsbedrijven, OLTC revisie- en onderhoudswerkplaatsen, teams voor inbedrijfstelling en acceptatie van nieuwe onderstations, en elektrische installatie- en inbedrijfstellingsbedrijven die de prestaties van de tap changer verifiëren vóór bekrachtiging.
V2: Welke tests kan de XHYZ1688 uitvoeren?
Het meet de overgangsgolfvorm, overgangstijd, momentane overgangsweerstandswaarden en driefasensynchronisatie van transformator on-load tap changers. Het ondersteunt ook de verificatie van de actiesequentie van tap changer schakelingen, voldoet aan de vereisten van de regelgeving voor de overdracht en preventieve tests van elektrische apparatuur voor het controleren van de actiesequentie en het meten van de schakeltijd.
V3: Kan het verschillende transformatorwikkelingsconfiguraties testen?
Ja. De XHYZ1688 test YN, Y en Δ aangesloten transformatoren, en de weerstandswaarden worden direct weergegeven zonder handmatige conversie. Het ondersteunt zowel meetmethoden met wikkeling als zonder wikkeling. Voor Y-aangesloten transformatoren zonder neutrale puntleiding wordt tweefasige meting met conversie ondersteund, en speciale bedradingsbegeleiding wordt geboden voor Δ aangesloten wikkelingen.
V4: Wat zijn de meetbereiken en nauwkeurigheid?
De uitgangsstroom heeft drie standen van 1.0A, 0.5A en 0.2A. Het meetbereik van de overgangsweerstand is 0.3Ω tot 100Ω afhankelijk van de geselecteerde stroomstand, met een nauwkeurigheid van ±(5% aflezing ±0.1Ω). Het meetbereik van de overgangstijd is 0 tot 320ms met een nauwkeurigheid van ±(0.1% aflezing ±0.2ms), en de samplefrequentie bereikt 20kHz voor nauwkeurige golfvormopname.
V5: Is de XHYZ1688 handig voor gebruik op locatie?
Ja. Het instrument heeft een 7 inch high-brightness LCD-display, volledige Chinese menu-prompts, een ingebouwde snelle printer, USB- en RS232-interfaces, en kan automatisch tot 500 groepen gegevens opslaan. De hoofdunit weegt slechts 6.15kg en de kabeldoos 4.55kg, met een sterke anti-interferentiecapaciteit, waardoor het gemakkelijk te dragen en te bedienen is op onderstations, energiecentrales en productielocaties.
