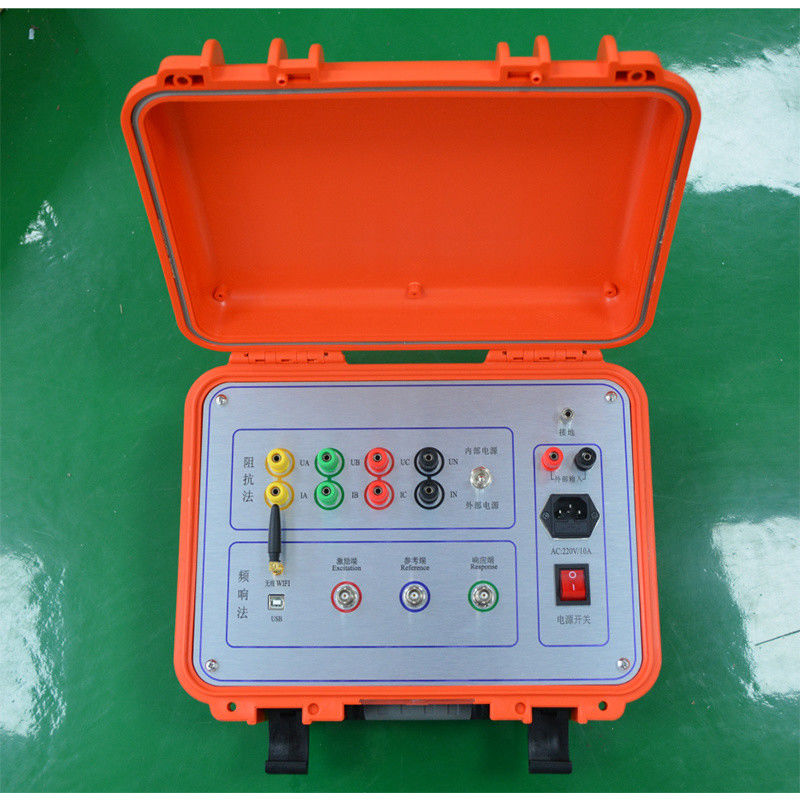

Transformator Winding Deformation Tester (SFRA) voor de transformator XHBX1501S
Inleiding
De transformatorwindingdeformatietoetser maakt een nauwkeurige diagnose van transformatorinterne storingen door de kenmerkende parameters van de wikkels te meten.met behulp van de frequentie-responsanalyse (FRA) methodeHet detecteert de interne wikkeling vervorming veroorzaakt door kortsluiting stroom impact of tijdens het vervoer zonder het opheffen van de cover of het demontagen van de transformator.De XHBX1501S is van toepassing op de interne structuurfoutdetectie van 63kV-500kV-vermogenstransformatoren en ondersteunt driefasige gelijktijdige meting, waardoor de veldtesttijd sterk wordt verkort.
Belangrijkste kenmerken
Niet-destructieve test zonder het deksel op te heffen of de transformator te ontmantelen.
Gebruikt de veelgebruikte SFRA-methode (sweep frequency response analysis).
Metingstransformatoren met een nominale spanning van meer dan 6 kV, voor transformatoren met een vermogen van 63-500 kV.
Splitsstructuur met de host en de computer via USB of netwerk verbonden
Eenvoudige veldbedrading voor gemakkelijke bediening.
De driefasige gelijktijdige meting verkort de testtijd aanzienlijk.
Krachtige analysesoftware die voldoet aan de nationale norm DL/T911-2004.
Lineaire of logaritmische (gesegmenteerde) sweepmeting.
Multi-range-responskanaal met automatische reeksregeling tijdens de meting.
Technische specificaties
| Scanmodus |
Lineair: 10Hz ~ 10MHz (40000 punten)
Gefragmenteerde frequentiescanning |
| Frequentieoplossing |
00,25 kHz, 0,5 kHz, 1 kHz |
| Amplitude meetbereik |
-120 dB ~ +20 dB |
| Amplitude-metingsnauwkeurigheid |
0.1 dB |
| Scanfrequentie nauwkeurigheid |
0.005% |
| Signalinputimpedantie |
1MΩ |
| Impedantie van signaaluitgang |
50Ω |
| Signaluitgangsamplitude |
±20V |
| Herhalingspercentage van de test |
990,9% |
| Afmetingen (L × W × H) |
370 × 300 × 170 mm |
| Totaal gewicht |
13 kg |
| Werktemperatuur |
-10 °C ~ +40 °C |
| Bergingstemperatuur |
-20 °C ~ +70 °C |
| Relatieve luchtvochtigheid |
< 90%, niet-condenserend |
Voor wie is het
Gebouwd voor teams die de integriteit van de transformator moeten controleren en vervorming moeten diagnosticeren.de XHBX1501S bedient driefasige en hoogspanningstestwerkstromen die niet efficiënt kunnen worden gedekt door eenfasige SFRA-kits:
Producenten van transformatoren die basislijnen voor de vervorming van de wikkeling vóór levering vaststellen.
Energiebedrijven en netbedrijven die transformatoren diagnosticeren na kortsluiting.
Test- en inspectiebureaus voor hoge spanning die preventieve vervormingstests uitvoeren.
Transport- en verplaatsingsteams beoordelen wikkelschade na het verplaatsen van de transformator.
Productgegevens
Veelgestelde vragen
1Voor wie is deze SFRA tester ontworpen?
Het is gebouwd voor transformatorfabrikanten die de baseline van vervorming vaststellen voor de levering, elektriciteitsbedrijven die transformatoren diagnosticeren na kortsluitingen,en inspectie-instanties die preventieve tests uitvoeren op 63kV-500kV-eenheden.
2Wat betekent driefasige gelijktijdige meting voor mijn werkstroom?
Het veegt alle drie de fasen in één operatie af, waardoor de testtijd aanzienlijk wordt verkort in vergelijking met eenfasetesten en een volledig vervormingsschild in één beurt wordt gegeven.
3Kan het de vervorming van de wikkeling detecteren zonder de transformator te openen?
Met behulp van frequentie-responsanalyse (FRA) detecteert het de innerlijke winding vervorming veroorzaakt door kortsluiting of transport zonder het deksel op te heffen of de transformator te ontmantelen.
4Welke standaard voldoet het?
De software en hardware voldoen aan de norm DL/T911-2004 voor de analyse van de frequentie van de transformatorwindingdeformatie, zodat de resultaten worden geaccepteerd door nutsbedrijven en inspectiebureaus.
5Hoe breed en nauwkeurig is de frequentie?
Het vegt 10Hz-10MHz met 40000 punten, een -120dB~+20dB amplitudebereik en 0,1dB nauwkeurigheid, waardoor gedetailleerde amplitude-frequentie en fase-frequentiecurven voor betrouwbare diagnose worden geproduceerd.
