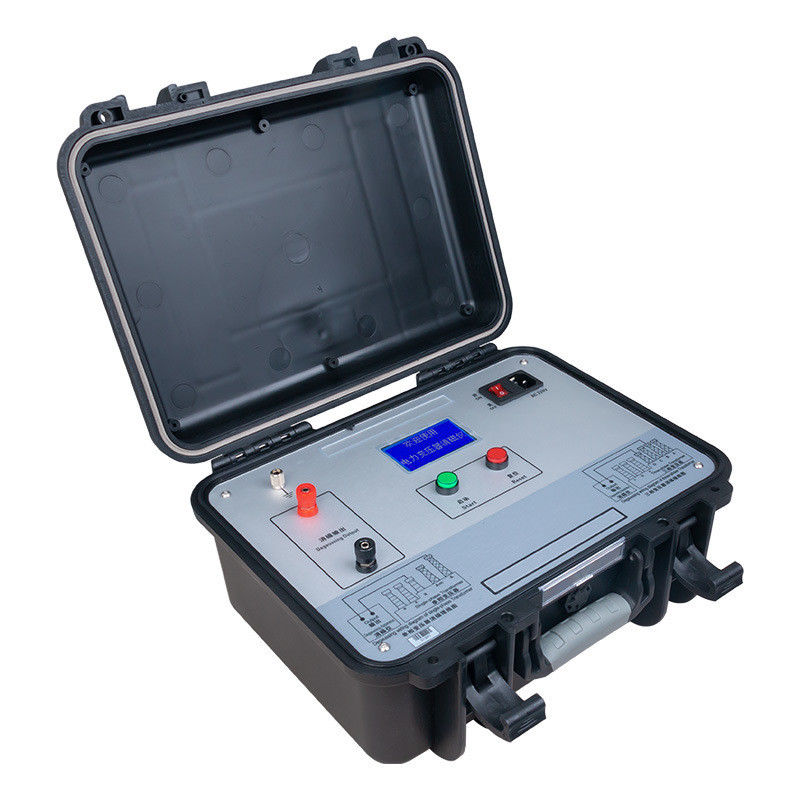

Transformator Ontmagnetiseerder| XHXC105
De XHXC105 transformator ontmagnetiseerder is een speciaal apparaat voor het elimineren van gevaren van restmagnetisme na DC-weerstandstests van grote vermogenstransformatoren en instrumenttransformatoren. Vanwege de inherente hysteresis van ferromagnetische materialen blijft er restmagnetisme achter in de ijzeren kern na spanningsverhouding en DC-weerstandsmetingen. Wanneer de transformator onder spanning wordt gezet, veroorzaakt dit restmagnetisme halfcyclusverzadiging van de kern, wat een groot aantal harmonischen in de excitatiestroom genereert. Dit verhoogt niet alleen het reactieve vermogen, maar kan ook leiden tot valse werking van relaisbeveiligingsapparaten en economische verliezen veroorzaken. De XHXC105 verwijdert restmagnetisme veilig en efficiënt vóór het onder spanning zetten van de transformator, beschermt de transformator tegen de impact van magnetiserende inschakelstroom en zorgt voor een veilige inbedrijfstelling en werking.
Toepassingen & Doelgroep: Ontworpen voor transformatorfabrikanten die pre-leveringsontmagnetisering en fabrieksacceptatie uitvoeren, preventieve testteams van energiecentrales en nutsbedrijven die transformatoren voorbereiden op veilige onder spanning zetten, teams voor inbedrijfstelling en acceptatie van nieuwe onderstations, hoogspannings testinstituten en serviceproviders voor DC-weerstandstests, en fabrikanten en onderhoudswerkplaatsen van instrumenttransformatoren die restmagnetisme moeten elimineren vóór onder spanning zetten.
Belangrijkste Specificaties
| Parameter |
Specificatie |
| Ontmagnetiseringsstroom |
5A, 1A, 200mA, 5mA (aanpasbaar) |
| Ontmagnetiseringsmodus |
Handmatig, Automatisch |
| Ontmagnetiseringstijd |
Handmatig 3 minuten per keer; Automatisch 9 minuten per keer |
| Ontmagnetiseringseffect |
Groter dan 90 procent per keer |
| Ontmagnetiseringsvoortgang |
0 tot 100 procent realtime weergegeven |
| Werkende Voeding |
AC220V±10% |
| Voedingsfrequentie |
50Hz±1Hz |
| Werktemperatuur |
-25°C tot 50°C |
| Werkende Vochtigheid |
≤90% |
| Gewicht |
5kg (exclusief testkabels) |
| Toepasselijk Bereik |
35kV en hogere grote vermogenstransformatoren en instrumenttransformatoren, met name 330kV en hogere grote capaciteitstransformatoren |
Geavanceerde Functies
Maakt gebruik van gepatenteerde technologie van het DC-frequentieconversie-verzwakkingsprincipe
Driefasige transformatoren hebben alleen B-fase ontmagnetisering nodig om het doel te bereiken
Automatische stabiele stroombeoordeling met 16-bit AD-gegevensacquisitie en -verwerking
Intelligente automatische en handmatige ontmagnetiseringsmodi
Snelle ontmagnetiseringssnelheid: enkele keer verbeterd van 30 minuten naar minder dan 4 minuten
Duidelijk ontmagnetiseringseffect: enkele keer verbeterd van 80 procent naar meer dan 90 procent
Kan direct de stroomkabels van de DC-weerstandstest gebruiken, handig om te matchen met de DC-weerstandstester
Duidelijke Chinese interface met realtime weergave van de ontmagnetiseringsvoortgang
Geschikt voor 35kV en hogere grote vermogenstransformatoren en instrumenttransformatoren vóór onder spanning zetten, met name 330kV en hogere grote capaciteitstransformatoren
Klein formaat en licht gewicht, zeer geschikt voor gebruik in het veld
Dit instrument biedt transformatortestingenieurs een betrouwbare, efficiënte oplossing voor het elimineren van restmagnetisme, en helpt fabrikanten, nutsbedrijven en inbedrijfstellingsteams inschakelstroomschade, verkeerde werking van relaisbeveiliging en vervuiling van de stroomkwaliteit te voorkomen vóór het onder spanning zetten van de transformator.
FAQ
V1: Voor wie is deze transformator ontmagnetiseerder ontworpen?
Het is ontworpen voor transformatorfabrikanten die pre-leveringsontmagnetisering en fabrieksacceptatie uitvoeren, preventieve testteams van energiecentrales en nutsbedrijven die transformatoren voorbereiden op veilige onder spanning zetten, teams voor inbedrijfstelling en acceptatie van nieuwe onderstations, hoogspannings testinstituten en serviceproviders voor DC-weerstandstests, en fabrikanten en onderhoudswerkplaatsen van instrumenttransformatoren die restmagnetisme moeten elimineren vóór onder spanning zetten.
V2: Waarom is ontmagnetisering noodzakelijk vóór het onder spanning zetten van een transformator?
Restmagnetisme in de transformatorkern veroorzaakt halfcyclusverzadiging wanneer de transformator onder spanning wordt gezet, wat een grote inschakelstroom en harmonischen produceert. Dit kan leiden tot verkeerde werking van relaisbeveiliging, frequente storingen bij het onder spanning zetten, sympathische inschakelstroomtripping van naburige transformatoren, grootschalige stroomuitval, schade aan transformatoren en schakelaars door overmatige elektrodynamische kracht, verminderde CT-meetnauwkeurigheid, vervuiling van de stroomkwaliteit en spanningsfluctuaties. Ontmagnetisering vóór onder spanning zetten elimineert deze risico's en zorgt voor een veilige werking van de transformator.
V3: Hoe verwijdert de XHXC105 restmagnetisme?
De XHXC105 maakt gebruik van het DC-frequentieconversie-verzwakkingsprincipe. Het gebruikt de DC-ontmagnetiseringsmethode met periodiek afnemende stroomamplitude en periodiek veranderende stroompolariteit. Door de hysteresislus geleidelijk te verkleinen en magnetische polen tegen elkaar op te heffen, wordt het restmagnetisme geëlimineerd. In automatische modus voert het instrument ontmagnetisering uit in de volgorde 5A, 1A, 200mA en 5mA totdat de voortgang 100 procent bereikt, waarna het automatisch ontlaadt.
V4: Wat zijn de belangrijkste specificaties en prestaties?
De ontmagnetiseringsstroom heeft vier standen van 5A, 1A, 200mA en 5mA die aanpasbaar zijn. De handmatige modus duurt ongeveer 3 minuten per keer en de automatische modus ongeveer 9 minuten per keer, met een ontmagnetiseringseffect van meer dan 90 procent per keer. Het instrument werkt met een AC220V plus of min 10 procent voeding op 50Hz plus of min 1Hz, werkt bij -25 graden Celsius tot 50 graden Celsius met een vochtigheid van niet meer dan 90 procent, en weegt slechts 5 kg exclusief testkabels.
V5: Is de XHXC105 handig voor gebruik in het veld?
Ja. Het instrument heeft een tweetoetsenbedieningsontwerp: de rode toets voor selectie en reset, en de groene toets voor bevestiging en start. Het heeft een duidelijke Chinese interface met realtime weergave van de ontmagnetiseringsmodus, stroomwaarde en voortgang, en kan direct de stroomkabels van een DC-weerstandstester gebruiken. Het kleine formaat en lichte gewicht van 5 kg maken het zeer geschikt voor gebruik ter plaatse bij onderstations, energiecentrales en productielocaties.
