Draagbare hoogspanningsgenerator 0-32kV 2048J 35kV kabelfoutdetectie DC weerstaan test XHHV535-4Z

XHHV535-4Z Draagbare hoogspanningsoverspanning generator

Naleving en certificering

De XHHV535-4Z hoogspanningsoverspanningsgenerator is ontworpen en vervaardigd in volledige overeenstemming metDL/T846-2016(Algemene technische voorwaarden voor hoogspanningstestapparatuur) enDL/T474-2017(Richtlijnen voor de uitvoering van isolatietests op het veld) Gecertificeerd volgens de CE- en ISO-normen, voldoet dit instrument aan de strenge eisen van industriële testtoepassingen voor stroomkabels.

Toepassingsgebied

Ontworpen voor het testen van impulsontlading en DC-spanningsonderzoek op nominale stroomkabels35 kV en lager, de XHHV535-4Z integreert een DC hoogspanningsbron, een energieopslagcapacitor en een ontladingsbalgap in een enkele draagbare eenheid.Deze integratie vervangt de traditionele testconfiguraties die afzonderlijke testtransformatoren vereisenIn de eerste plaats is het mogelijk om de installatie van een elektrische installatie te verbeteren door de installatie van een elektrische installatie op te lossen.

Belangrijkste voordelen

• Klasse 1.5 Meerwaardigheid:Hoogspanningszijspanningsmeting met dubbele aanwijzer (stroom en spanning) levert realtime, hoogprecise metingen tijdens zowel DC-weerstand als impulsontladingsactiviteiten.
• 2048J Maximale ontladingsenergie:De ingebouwde condensator van 4 μF levert een constante impulsenergie tot 2048 J bij 32 kV, waardoor hoge weerstandskabels betrouwbaar kunnen worden afgebroken.
• Dual-mode-operatie:Ondersteunt stroomstroom-spanningscontrole voor de evaluatie van de isolatie van kabels en impulsontladingsmodus voor het vooraf lokaliseren van fouten en het opsporen van twee essentiële functies in één instrument.
• Ultralicht draagbaar ontwerp:De XHHV535-4Z is met een gewicht van ≤ 35 kg en compacte afmetingen van 430*345*550 mm de lichtste draagbare DC-impuls hoogspanningsapparatuur in zijn klasse.het mogelijk maken van vervoer door één enkele exploitant en snelle inzet ter plaatse.
• Veiligheidsvergrendeling voor nulstart:De spanningsregeling moet terugkeren tot nul voordat de hoge spanning kan worden gestart, waardoor het risico op een toevallige hoge spanningsuitgang bij opstarten wordt geëlimineerd.
• Omvattende beschermingssuite:Geïntegreerde overstromingsbescherming (drempel 12 A, vertraging > 8 s aan de laagspanningszijde), overstemperatuurbescherming (65°C) en overspanningsbescherming zorgen voor een veilige werking onder ongunstige veldomstandigheden.
• Kortsluitingsbestendig:Ontworpen om normaal te werken, zelfs wanneer de hoogspanningsuitgang is kortsluiting aan de grond, waardoor een robuuste storingstolerantie tijdens veldtests.
• Handmatig ontladen:Een speciale ontladingsknop zorgt voor een gecontroleerde afvoer van restcapacitorenergie na het testen, met realtime voltmeter-indicatie van de condensatorspanning.

Technische specificaties

Werkwijze

Gelijkstroomstandspanningsstand:De spanningsregelingknop zorgt voor een soepele ramping met realtime voltmeter- en ammeterindicatie.Geschikt voor routinematige isolatiebeoordeling en inbedrijfstellingstests op middelspanningsstroomkabels.

Impulsontladingsmodus:Genereren van periodieke hoge-energie impulsen voor kabelfout pre-locatie en locatie wanneer gebruikt in combinatie met een TDR kabelfout locator en akoestisch-magnetische pinpointer.Het ontladingsinterval kan via het tijdsrelais van het frontpaneel worden verstelbaar, waardoor de optimalisatie voor verschillende kabellengtes en foutkenmerken mogelijk is.

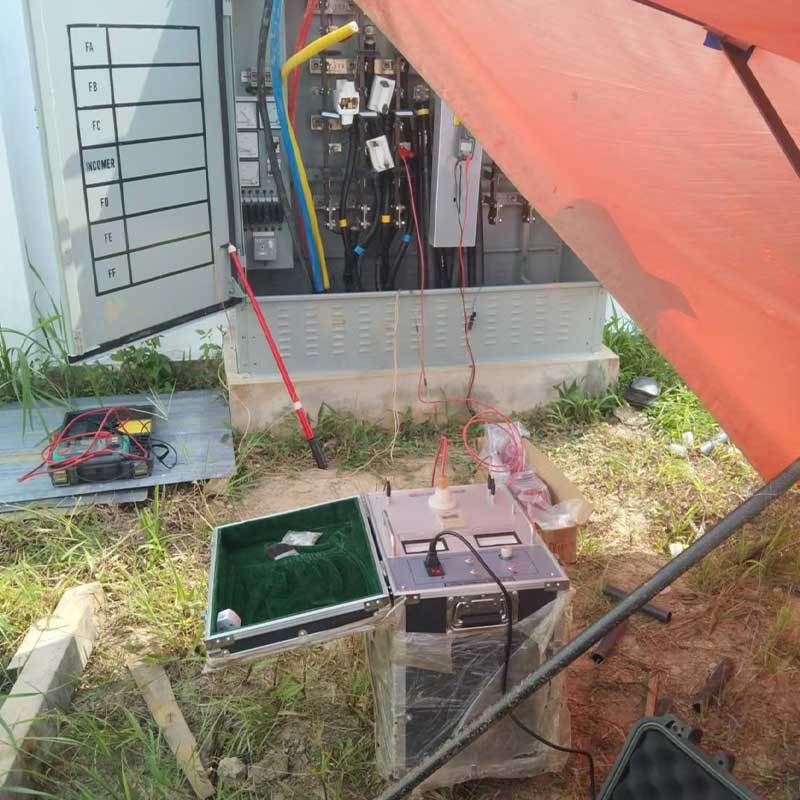

Typische systeemconfiguratie

Veiligheid en betrouwbaarheid

Alle hoogspanningsterminals bevatten toegewijde aardingspunten. De nulstart-interlock vereist dat de spanningsinstellingsknop naar nul wordt teruggestuurd voordat de hoogspanningsuitgang kan worden gestart.De stopknop zorgt voor onmiddellijke afsluiting van de hoge spanning met automatische interne capacitorschikking.met realtime voltmetermonitoring van de condensatorspanning gedurende het hele ontladingsproces.

Voor technisch advies, product specificaties of een commerciële offerte, neem dan contact op met ons engineering team.
