Kabelidentificator Identificatie van actief en ontstoken kabels

Deze kabelidentificator is gebaseerd op de identificatie ter plaatse van meerdere kabels die dringend nodig zijn voor het personeel bij de bouw, installatie en onderhoud van hoogspanningskabels,verwijzend naar buitenlandse geavanceerde technologie, en onder leiding van de elektromagnetische veldtheorie, wordt het ontwikkeld met behulp van moderne elektronische technologie en gereedschapstechnologie.
Een zeer moeilijke vraag wordt vaak gesteld bij veldoperaties zoals het leggen van stroomkabels, migratie, onderhoud, probleemoplossing: welke kabel zoeken we?Vooral in veel kabelkanalen met dezelfde specificatie.Dit apparaat kan u helpen dit probleem snel en nauwkeurig op te lossen.


 Werkingsbeginsel
Niet-opgeladen kabel detectie:De zender genereert hoofdzakelijk een speciaal pulssignaal, dat via de verbindingslijn aan de kabel wordt toegevoegd om te worden geïdentificeerd.een inductiesignaal dat overeenstemt met de wet van het verzonden signaal moet worden gegenereerd langs de kabelDe hooggevoelige ontvangstklem en de draagbare ontvanger detecteren alle kabels op het terrein.en de kabel waaraan het signaal is toegevoegd, kan nauwkeurig worden vastgesteld volgens de aanwijzing van de hand-ontvangermeter (dat wil zeggen, de niet-opgeladen kabel moet worden geïdentificeerd).Live-kabel detectie:De zender genereert hoofdzakelijk een speciaal pulssignaal, dat wordt toegevoegd aan een punt van de live-kabel om te worden geïdentificeerd door middel van een speciale zendklem.Volgens het principe van elektromagnetische inductie, moet langs de kabel een inductiesignaal worden gegenereerd dat overeenstemt met de wet van het verzonden signaal.Tijdens de test Gebruik zeer gevoelige ontvangst tangen en een handheld ontvanger om alle kabels op het terrein te detecteren, en u kunt de kabel met het toegevoegde signaal nauwkeurig vinden (d.w.z. de live-kabel die moet worden geïdentificeerd) volgens de instructies van de handtelefoon.
 Kenmerken
De herkenning is accuraat.
Grote identificatiekatten passen bij een breed scala aan kabels.
erg gemakkelijk te bedienen.
De instructies zijn duidelijk en intuïtief.
De hoofd- en hulponderdelen zijn draagbaar en mooi.
De ontvangstsignaalsterkte van de ontvanger is instelbaar.
Zowel levende als dode kabels kunnen worden getest.
Klein en draagbaar, lichtgewicht.

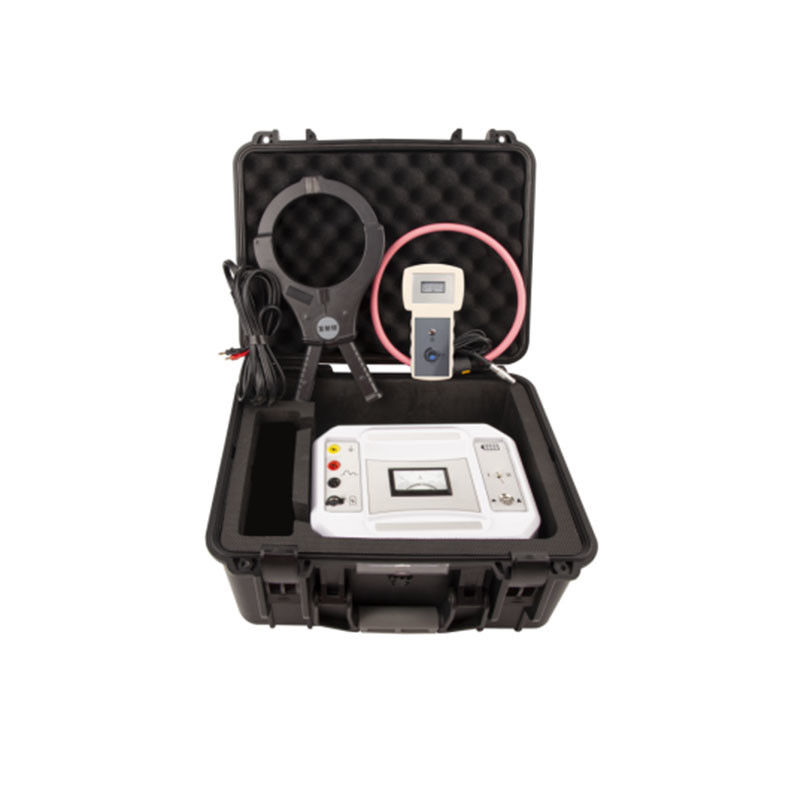

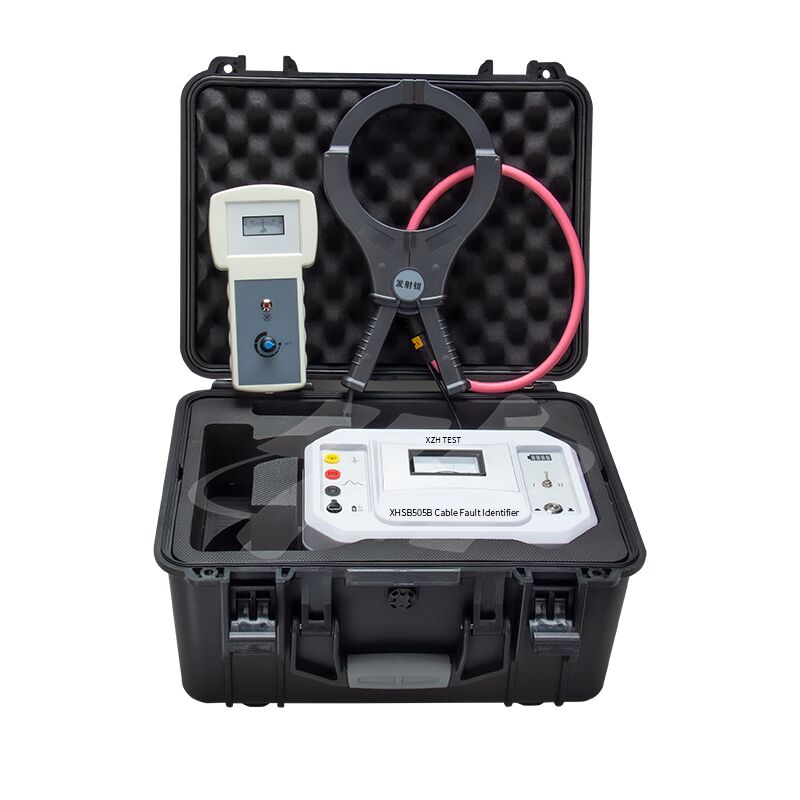

 Dit instrument bestaat uit een zender, een zendklem, een ontvangende klem, een handheld ontvanger, enz.
Verzenderpaneel:




1Aardingstaaf:de veiligheidsgrondterminal van de apparatuur;

2De positieve pool van de uitgang:zender-uitgang positief, verbind de rode uitgangslijn;

3Uitgang negatieve pool:zender-uitgang negatief, verbind de zwarte uitgangslijn;

4- Opladen:DC12V-oplaadpoort, verbind de 12V-oplader om te beginnen met opladen;

5Koppelknop:het werkvermogen aan/uitzetten;

6Versnellingsschakelaar:"I" voor de identificatie van niet-aangedreven kabels; "II" voor de identificatie van aangedreven kabels;

7Vermogen indicator:real-time aanwijzing van het batterijvermogen wanneer de ingebouwde batterij werkt;

8Ammeter:geeft de ogenblikkelijke gemiddelde waarde van de uitgangsstroom weer.

1De handtelefoon heeft een aanpassingsknop die de ontvangste signaalsterkte kan aanpassen (rotatie in de rij van de klok: de ontvangte signaalsterkte neemt toe; rotatie tegen de klok:de ontvangende signaalsterkte daalt; en heeft een schakelaarfunctie).

2Er is een BNC-interface aan de onderzijde van de handheld-ontvanger, die is aangesloten op de ontvangende klem om het signaal te ontvangen wanneer het wordt gebruikt.

Technische parameters


Instructies voor de identificatie vanniet geladenkabels - directe verbindingsmethode


1Ontkoppel het harnas aan beide uiteinden van de kabel van de grond.de rode klem van de uitgangsdraad van de zender op de kerndraad van de te testen kabel bevestigen (goede fase of fase met hogere isolatie), en sluit de zwarte clip van de uitgangsdraad van de zender aan op de kerndraad van de te testen kabel.de overeenkomstige kerndraad van de kabel is verbonden met het grondpunt of de grondstapel aan het andere uiteinde, zoals weergegeven in de bovenstaande figuur.

2. Zet de schakelaar van het hoofd lichaam van de zender, selecteer de "I" positie van de versnellingsschakelaar, de schakelaar licht knippert drie keer,En de aanwijzer van de ammeter schommelt ook drie keer op dezelfde frequentie., en het pulssignaal wordt om de beurt cyclisch uitgezonden.

3. Verbind de ontvanger met de ontvangende klem en de ontvangende klem wordt op de te testen kabel geklemd.

4Let op dat de richting van de pijl van de ontvangende klem de richting van de stroominvloeiing is (positieve richting), anders is de schommeling van de horlogehand precies het tegenovergestelde.

5. Draai de ontvanger instelknop in de wijzerstijl, en wanneer u een "pip" hoort, zet de ontvanger schakelaar aan.Op dit moment., kan alleen het signaal worden ontvangen op de kabel die het signaal toevoegt, en de schommelfrequentie van het signaal is consistent met de frequentie van de zender, en een "di-di-di" geluid wordt uitgezonden.

Instructies voor de identificatie van live-kabels - koppelmethode


Toelichting op de koppelmethode:
1Het is niet nodig om een operatie te doen op de kabel die wordt getest, gewoon de startklem vastklemmen op de kabel voor het testen.

2Beide uiteinden van de kabelschijf moeten goed geaard zijn, anders zal de koppelingstroom afnemen met de toename van de aardingsweerstand.

3Indien de schede aan beide uiteinden niet aan de grond is bevestigd of het midden van de schede is losgekoppeld, kan de koppelmethode niet worden gebruikt.

4Wanneer de startpannen in de kabel worden geplaatst, wijst de pijl op de pannen naar het einde van de kabel.

5Houd de ontvangende klem en de zendklem zo veel mogelijk op een afstand van 2 meter.

Metode:
1) Sluit het uitgangspunt van de zender aan op de startklem en klem de startklem op de juiste positie van de te identificeren live kabel, zoals in de bovenstaande figuur wordt weergegeven.

2) Zet de schakelaar van de hoofdeenheid van de zender aan en selecteer de schakelaar "II".En de aanwijzer van de ammeter schommelt ook drie keer op dezelfde frequentie., en het pulssignaal wordt om de beurt cyclisch uitgezonden.

3) Verbind de ontvanger met de ontvangstklem en de ontvangstklem wordt op de te testen kabel geklemd.

Let op dat de richting van de pijl van de ontvangende klem de richting is van de stroomstroom (positieve richting), anders zullen de wijzers van het horloge in de tegenovergestelde richting schommelen.

5) Draai de aanpassingsknop van de ontvanger in de wijzerstijl en wanneer u een piep hoort, zet u de ontvangerschakelaar aan.Op dit moment., alleen het signaal kan worden ontvangen op de kabel die het signaal toevoegt en de schommelfrequentie van het signaal is consistent met de uitgangsschakelfrequentie van de zender,en het geluid van "di-di-di" zal uitgezonden worden..
 Verpakking
